ISO A2-5 Spindelnase Einspindel automatische Vollfunktions-CNC-Drehmaschine für die Produktion
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $60,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzkoffer/Palette |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | ISO-Nummern |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Horizontale |
| Abmessungen (L*W*H): | 2290x1460x1650mm | Gewicht (T): | 4 T |
| CNC-Steuerungssystem: | FANUC | Anzahl der Achsen: | 2 |
| Tabellenbewegung (X) (mm): | 300 | Tabellenbewegung (Y) (mm): | Keine |
| Tabellenbewegung (Z) (mm): | 400 | Positionierungsgenauigkeit (mm): | ±0.01 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.012 | Leistung des Spindelmotors ((kW): | 7.5/11 |
| Max. Table Load (Kilogramm): | 3 kg | Vorschubgeschwindigkeit (mm/min): | 1 - 8000 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 4 | Kapazität des Werkzeugmagazines: | 3 |
| Wichtige Verkaufspunkte: | Automatisch | Gewährleistung: | 1 Jahr |
| Spannung: | 220/380 V | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Vollfunktionale CNC-Drehmaschine: | Hochgeschwindigkeits-CNC-Drehmaschine |
| Max. Swing Diameter über Bett: | 450 mm | Max. Schwingendurchmesser über dem Wagen: | 200 mm |
| Max. Turning Diameter: | 200 mm | Max. Schlag X/Z: | 300/400mm |
| Max. Spindelgeschwindigkeit: | 6000 Dreh/min | Modell der Spindelnase: | ISO A2-5 |
| Durchmesser der Spindelöffnung: | 56mm | Leistungskapazität: | 20KVA |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe, Einzelhandel |
| Standort des Ausstellungsraums: | Kanada, USA, Deutschland, Mexiko, Australien | Kernkomponenten: | Lager |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung

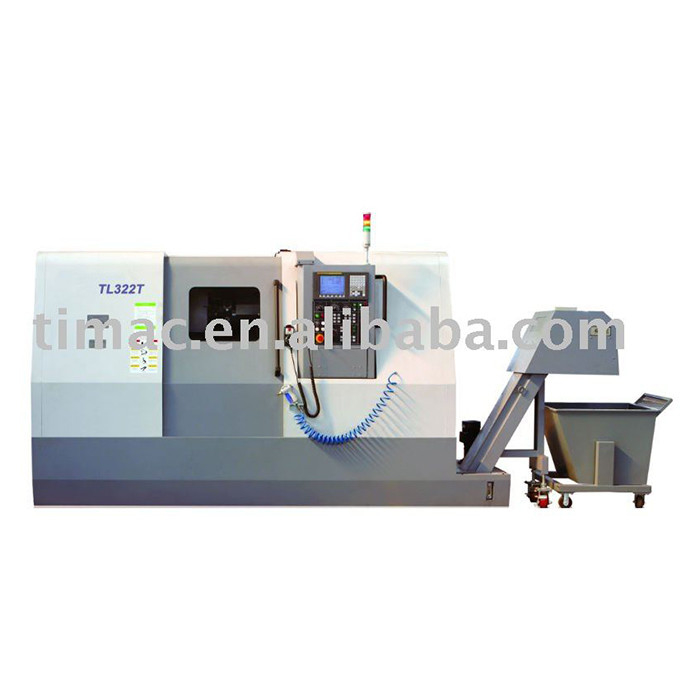

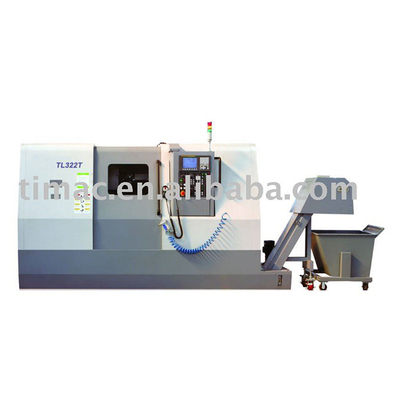

Vollfunktionale CNC-Drehmaschine
Beschreibung des Produkts
Eigenschaften:
- Durch hydraulischen Druck geklemmt, bequem und zuverlässig.
- und cross adoptiert Servomotor mit hoher Leistung, die Positionierungsgenauigkeit ist hoch.
- Die Konstruktion der Sicherung setzt eine innere Schiebetür und ein komplett geschlossenes Gehäuse voraus.Schlankes und anständiges Aussehen, gute Schutzleistung.
- Eine ausreichende und zuverlässige Schmierung erfolgt durch das automatische zentralisierte Schmiersystem.
- Horizontales Schrägbett mit Kettentyp automatischem Splitterfördersystem
- Das Problem des Chip-Transfers ist grundlegend gelöst.
Parameter:

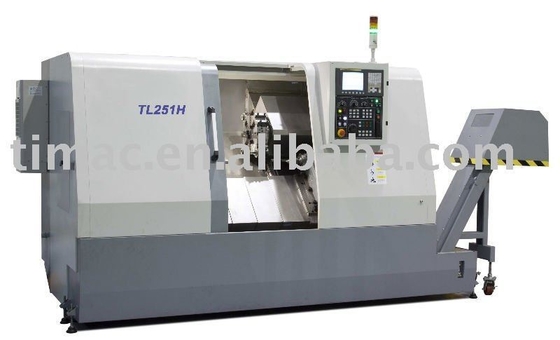

| Modell | Einheit | TL201HG | TL201HC | TL251H | TL322H | TL635H | ||
| Schnittbereiche | Max. Schwingendurchmesser über dem Bett | mm | 450 | 450 | Φ250/Φ470 (hydraulische Rückseite) | Φ380/Φ600 (hydraulische Rückseite) | Φ660 | |
| Max. Schwingendurchmesser über dem Wagen | mm | 200 | 200 | Φ250/Φ320 (hydraulische Rückseite) | Φ320/Φ420 (hydraulische Rückseite) | Φ450 | ||
| Max. Drehdurchmesser | mm | 200 | 200 | Φ250 | Φ320 | Φ630 | ||
| Max. Drehlänge | mm | 360 | 360 | 400 | 600 | 1500 | ||
| Max. Schlag X/Z | mm | 300/400 | 125/400 | 240/450 ((Z1)/550 ((Z2) | 260/670 ((Z1)/500 ((Z2) | 350/1600 | ||
| Schnelle Durchfahrt X/Z | m/min | 24 Stunden und 30 Minuten | 24 Stunden und 30 Minuten | Für den Fall, dass die Anmeldung nicht erfolgt ist, ist die Anmeldung zu beantragen. | Für den Fall, dass die Anmeldung nicht erfolgt ist, ist die Anmeldung zu beantragen. | 8/12 | ||
| Versorgungsgeschwindigkeit X/Z | mm | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | ||
| Spindel | Max. Spindelgeschwindigkeit | Umdrehungen pro Minute | 6000 | 6000 | 5000 | 4000 | 2000 | |
| Modell der Spindelnase | ISO-Nummern | A2 bis 5 | A2 bis 5 | A2 bis 6 | A2 bis 6 | A2-11 | ||
| Durchmesser der Spindelöffnung | mm | 56 | 56 | Φ57 | Φ65 | Φ100 | ||
| Verjüngung der Spindelverjüngung | Morse 6# | Morse 6# | 6# | 80 | 120 | |||
| Abstand von der Spindelmitte zum Boden | mm | 980 | 980 | 1050 | 1020 | 1200 | ||
| Hinterhalt | Dia. von Schwanzhalter | mm | - Ich weiß. | - Ich weiß. | Programmierbares Heckmaterial ((lineare Rollleitungen+Servomotor)) | Programmierbares Heckmaterial ((lineare Rollleitungen+Servomotor)) | Φ160 | |
| Schlag des Schwanzhalters | mm | - Ich weiß. | - Ich weiß. | hydraulische Heckfläche ((Diameter des Hülses100,Takt100) | hydraulische Heckfläche ((Diameter des Hülses100,Takt100) | 180 | ||
| Schwanzbohrungen | - Ich weiß. | - Ich weiß. | 5# | 5# | 5# | |||
| Hydraulischer Turm | Anzahl der Werkzeuge | 3 ((Reihen von Werkzeugen) | 8 | 8 | 12 | 12 | ||
| Modell der Werkzeughalte | mm | 20x20 | 25 × 25 | 25 × 25 | 25 × 25 | 32 x 25 | ||
| Max. Dia. von langweiligem Messer | mm | 32 | 32 | Φ40 | 40 | Φ50 | ||
| Genauigkeit der Maschine | Positionsgenauigkeit | X | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.016 |
| Z | mm | 0.008 | 0.008 | 0.008 | 0.008 | 0.032 | ||
| Genauigkeit der Wiederholbarkeit | X | mm | 0.004 | 0.004 | 0.004 | 0.004 | 0.007 | |
| Z | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.013 | ||
| Leistung | KVA | 20 | 20 | 25 | 35 | 50 | ||
| Maschinendimensionen (L × W × H) | mm | 2290 × 1460 × 1650 | 2290 × 1460 × 1650 | 2750 × 1600 × 1810 | 3300 × 1680 × 1820 | 6840 × 2360 × 2300 | ||
| Gewicht der Maschine (netto) | Weigerung | 4000 | 4000 | 4500 | 4800 | 13000 | ||
| CNC-System | FANUC 0i mit | FANUC 0i mit | FANUC 0i TD {SIMENS 802D sl} | FANUC 0i TD {SIMENS 802D sl} | FANUC 0i TD {SIMENS 802D sl} | |||
| Leistung des Hauptmotors | KW | 7.5/11 | 7.5/11 | 7.5/11 | Die Bibel, 15. 11. | 22/30 | ||
| Drehmoment des Servomotors | X | Nm | 7 | 7 | 8 | 12 | 12 | |
| Z | Nm | 7 | 7 | 8 | 12 | 22 | ||
| Hydraulische Schleuder | Inch | Hohlraum 6" | Hohlraum 6" | Hohlraum 6" | Hohlraum 6" | Hohlraum 6" | ||
| Andere | Lichtvorrichtung, automatische Splitterfördervorrichtung, Kühlmittelsystem, automatisches Schmiersystem, | Lichtvorrichtung, automatische Splitterfördervorrichtung, Kühlmittelsystem, automatisches Schmiersystem, | Lichtvorrichtung, automatische Splitterfördervorrichtung, Kühlmittelsystem, automatisches Schmiersystem, | Lichtvorrichtung, automatische Splitterfördervorrichtung, Kühlmittelsystem, automatisches Schmiersystem, | Lichtvorrichtung, automatische Splitterfördervorrichtung, Kühlmittelsystem, automatisches Schmiersystem, | |||
| Komplett geschlossener Gehäuse, Blasgeräte, Elektrizität, Gasbehälter, Klimaanlage, Leuchtturm mit 3 Farben | Komplett geschlossener Gehäuse, Blasgeräte, Elektrizität, Gasbehälter, Klimaanlage, Leuchtturm mit 3 Farben | Komplett geschlossener Gehäuse, Blasgeräte, Elektrizität, Gasbehälter, Klimaanlage, Leuchtturm mit 3 Farben | Komplett geschlossener Gehäuse, Blasgeräte, Elektrizität, Gasbehälter, Klimaanlage, Leuchtturm mit 3 Farben | Komplett geschlossener Gehäuse, Blasgeräte, Elektrizität, Gasbehälter, Klimaanlage, Leuchtturm mit 3 Farben | ||||
Unternehmensinformationen
Team und Zertifizierung
Ausstellung und Ausbildung
Paket und Transport
Besuch eines Kunden
Ausfuhrfälle
Häufig gestellte Fragen
- Was ist das?Warum wählen Sie TIMEWAY MACHINE?
A:1. Hohe Qualität zu wettbewerbsfähigen Preisen;
2. Professionelles F&E-Team und 25 Jahre Exporterfahrung;
3. Exportiert in mehr als 60 Länder;
4. CE- und ISO-Zertifikate;
5. 24-Stunden-Online-Dienstleistung (Skype, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
7. Ausländische Ingenieure zur Problemlösung;
- Was ist das?Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?
A:Ja, wir haben eine sehr strenge Qualitätskontrolle eingerichtet, um gute Qualität zu gewährleisten.
- Was ist das?Was ist das MOQ?
A:1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)
- Was ist das?Was ist mit den Zahlungsbedingungen?
A:(1) T/T mit 30% Vorauszahlung und 70% Rückzahlung vor Versand;
(2) Unwiderrufliche LC bei Sicht;
(3) Western Union, MoneyGram usw.
- Was ist das?Was ist mit der Garantie?
A:Die Garantiezeit beträgt ein Jahr nach Lieferung.
