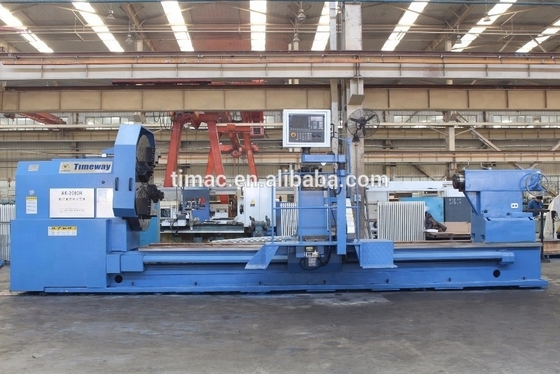

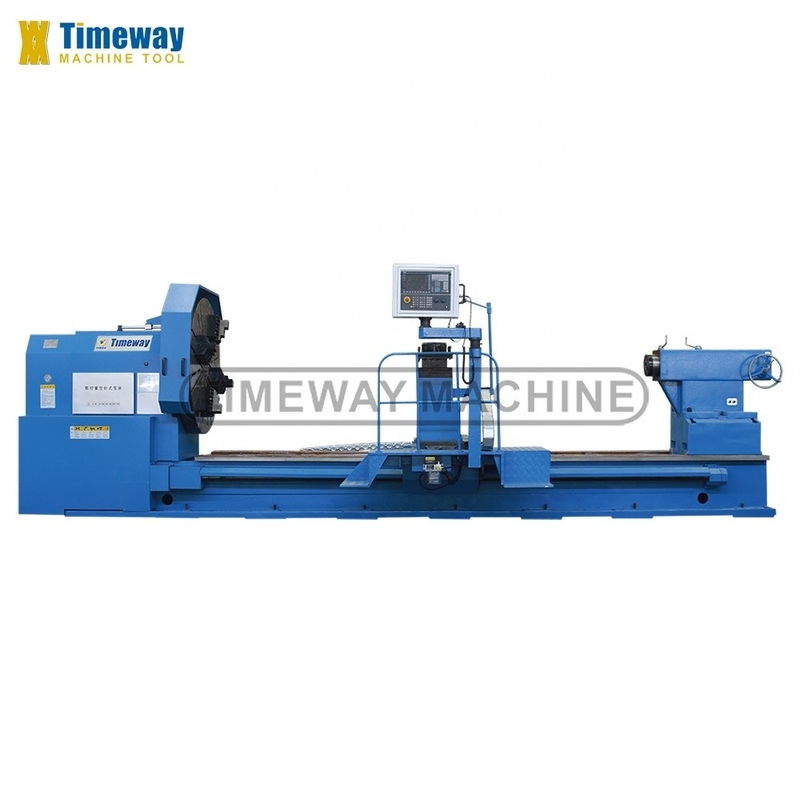

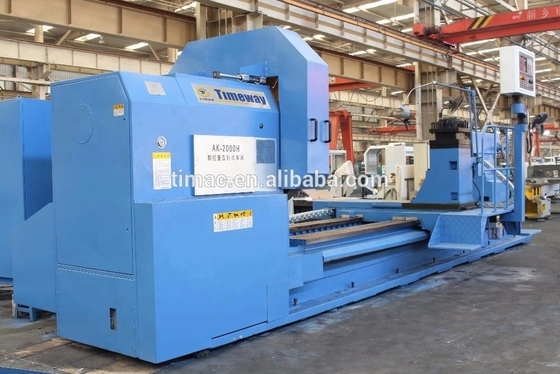

SIEMENS CNC-System Riesen-CNC-Drehmaschine zur Bearbeitung von Werkstücken bis zu 5000 mm Länge
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | CE ISO |
| Modellnummer: | AK-2000x5M |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $300,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 10 Sätze/Sätze pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 5000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 16000 | Breite des Betts (mm): | 1100 mm |
| Leistung des Spindelmotors ((kW): | 30 | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 850 Millimeter |
| Fahrt (Z-Achse): | 5000 Millimeter | Positionierungsgenauigkeit (mm): | ±0.015 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.008 | Abmessungen (L*W*H): | 8400x3200x2950 mm |
| Spannung: | 200 V bis 460 V | CNC-Steuerungssystem: | Siehe Anhang I. |
| Werkzeugposten: | 4 | Gewicht (Kg): | 19400 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hohes Sicherheits-Niveau |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 2 Jahre | CNC oder nicht: | Maschinen für die Maschinenherstellung |
| Automatische Einstufung: | Automatisch | Farbe: | Anpassungsoption |
| Typ des Bettenleiters: | Doppelrechtecke | Bett-Breite: | 1100 mm |
| Max. Gewicht des Werkstücks: | 16000kg | Spindelgeschwindigkeit: | 4 Schichten, 3-320 Rpm |
| Spindel-Bohrung: | 100 mm | Spindeltonner: | Metrik 140 |
| Max. Swing Diameter: | 2000 mm | Dienstleistungen nach dem Verkauf: | Online-Unterstützung, Videotechnischer Support |
| Nach Garantie-Service: | Videotechnischer Support, Online-Support, Ersatzteile, Wartungs- und Reparaturservice vor Ort | Standort des örtlichen Dienstes: | Kanada, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Brasilien, Mexiko, Russland, |
| Die Situation: | Neues | Toolpost-Marke: | YANTAI |
| Anwendbare Branchen: | Maschinenreparaturwerkstätten, Lebensmittel- und Getränkefabriken, Druckereien, Baustellen, Energie | Standort des Ausstellungsraums: | Kanada, Türkei, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Brasilien, Mexiko, Ru |
| Art der Vermarktung: | Gewöhnliche Ware | Spindelbohrung ((mm): | 100 |
| Max. Drehlänge (mm): | 4800 | Jahr: | 2021 |
| Kernkomponenten: | Siemens CNC-System | Max. Drehzahl der Spindel (rpm): | 250 R/m |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
√ CNC-System von FANUC/GSK/SIEMENS √ 4-Maulwurf √ Elektrische Werkzeugstange mit 4 Stationen √ Arbeitsleuchte √ Kühlsystem √ Manueller Impulsgenerator (MPG) √ Toten Zentren √ Ölpistolen √ Pilotlampe √ Automatische Schmierpumpe √ Handbewegung der Schwanzstange √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ Stetige Ruhe _ Folgen Sie dem Rest _ Halbgeschlossene Abdeckung _ 6/8-Station Werkzeugpfosten _ Live-Zentren _ Klimaanlage _ Splitterförderer |
Spezifikation | Einheit | AK-1250 | AK-1600 | AK-1800 | AK-2000 | |||
Max. Schwenken Sie sich übers Bett. | mm | 1250 | 1600 | 1800 | 2000 | |||
Max, schwenken Sie über die Kreuzrutsche. | mm | 900 | 1250 | 1450 | 1600 | |||
Abstand zwischen den Zentren | mm | Der Wert des Zinses für die Zulassung der Zinssätze wird nach Maßgabe der Zinssätze des Zinses festgesetzt. | ||||||
Max. Drehlänge | mm | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
Breite des Betts | mm | 1100 | 1100 | 1100 | 1100 | |||
Schlägergröße (4-Kiefer) | mm | 1250 | 1400 | 1400 | 1600 | |||
Ladekapazität | Tonnen | 16 (Wahl: 20) | 16 (Wahl: 20) | 16 (Wahl: 20) | 16 (Wahl: 20) | |||
Spindelnase | mm | A2 bis 15 | A2 bis 15 | A2 bis 15 | A2 bis 15 | |||
Spindelbohrung | mm | 100 | 100 | 100 | 100 | |||
Spindelverstärker | - | Metrik 140 | Metrik 140 | Metrik 140 | Metrik 140 | |||
Drehzahl der Spindel (hydraulische 4 Schritte, Schrittlos) | Umdrehungen pro Minute | 3 bis 320 | 3 bis 320 | 3 bis 250 | 3 bis 250 | |||
Drehzahl der Spindel (manuell) | Umdrehungen pro Minute | Vorwärts: 3,15-315 (21); Rückwärts: 3,5-291 (12) | ||||||
Max. Schneidkraft | N | 39200 | 39200 | 39200 | 39200 | |||
X/Z-Achse Schnellzufuhrgeschwindigkeit | mm/min | 4000/6000 | 4000/6000 | 4000/6000 | 4000/6000 | |||
Kreuzfahrt (X) | mm | 850 | 850 | 850 | 850 | |||
Art der Werkzeugpfosten | - | V4 | V4 | V4 | V4 | |||
Größe des Werkzeugpfosten | mm | 380x380 | 380x380 | 380x380 | 380x380 | |||
Max. Zuführkraft (X) | N | 10875 | 10875 | 10875 | 10875 | |||
Größe des Werkzeugbereichs | mm | 50x50 | 50x50 | 50x50 | 50x50 | |||
Durchmesser der Schwanzfeder | mm | 260 | 260 | 260 | 260 | |||
Schwanzfederfeder | mm | 300 | 300 | 300 | 300 | |||
Schwanzfederfeder | - | Metrische 80 | Metrische 80 | Metrische 80 | Metrische 80 | |||
Arbeitsgenauigkeit | - | IT7 | IT7 | IT7 | IT7 | |||
Oberflächenrauheit | μm | Ra 2,5 bis 3.2 | Ra 2,5 bis 3.2 | Ra 2,5 bis 3.2 | Ra 2,5 bis 3.2 | |||
Hauptmotorleistung | kW | 30 | 30 | 30 | 30 | |||
Maschinengewicht | Weigerung | 15000/17200/19400/21560/26000/30400/34800/- | ||||||
Maschinenlänge | mm | 6400/7400/8400/9400/11400/13400/15400/- | ||||||
Maschinenbreite | mm | 3200 | 3200 | 3200 | 3200 | |||
Maschinenhöhe | mm | 2220 | 2750 | 2850 | 2950 | |||
Maschinendetails
- Ich weiß nicht.

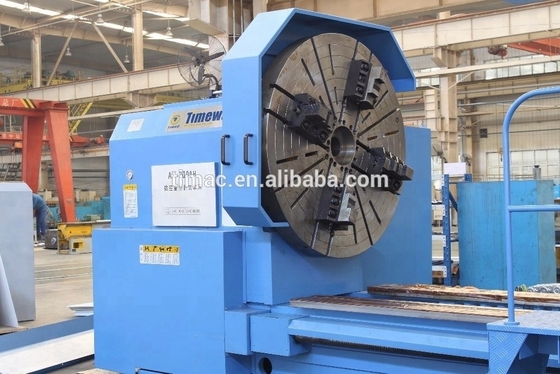

- Standard 4 Kiefer unabhängige Schlauch zum Klemmen speziell geformte Teile.

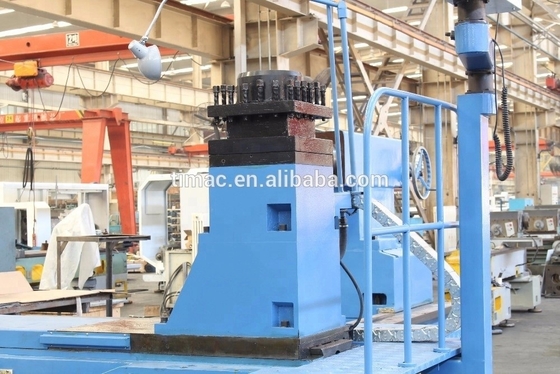

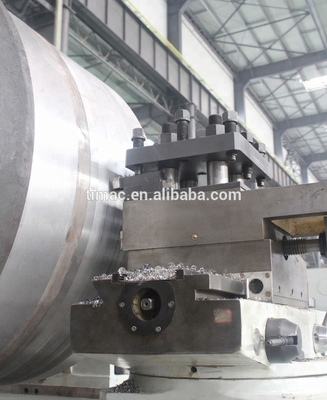

Elektrischer Turm mit 4 Stationen:
- Ein Elektro-Turm mit hoher Positionsgenauigkeit.
CNC-System:
Siemens, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK usw. für Ihre Wahl.
Elektrisch bewegliche Heckstücke:
Flexible und einfache Bedienung zur Verringerung der Arbeitsintensität und Erhöhung des Bedienvergnügens.
Elektrische Schranke nach der CE-Norm:
Ein klares und ordentliches elektrisches Layout;
Einführung von CE-Standard-Elektrokomponenten.
Automatische Schmierpumpe:
Automatisch und mit Unterbrechungen schmieren Sie jede Leitbahn, um die Lebensdauer der Maschine zu verlängern.
Vertikaler Turm mit 4 Stationen:
Standards
Vertikaler Turm mit 6 Stationen:
Zusätzlich
Horizontales Turm mit 6 Stationen:
Zusätzlich
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile:
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw Laser Interferometer:
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
