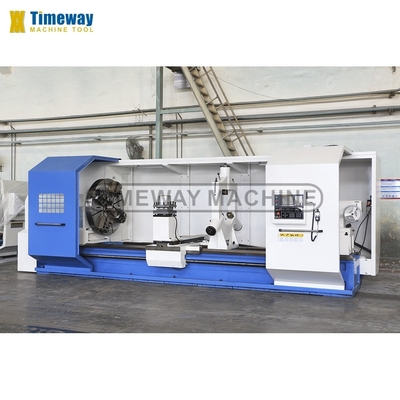

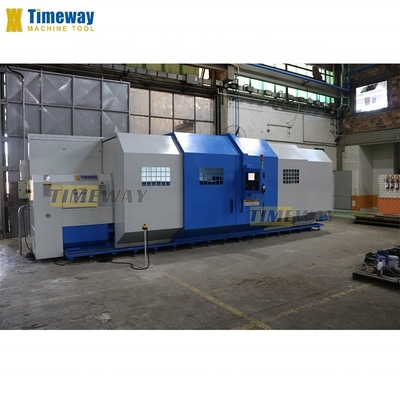

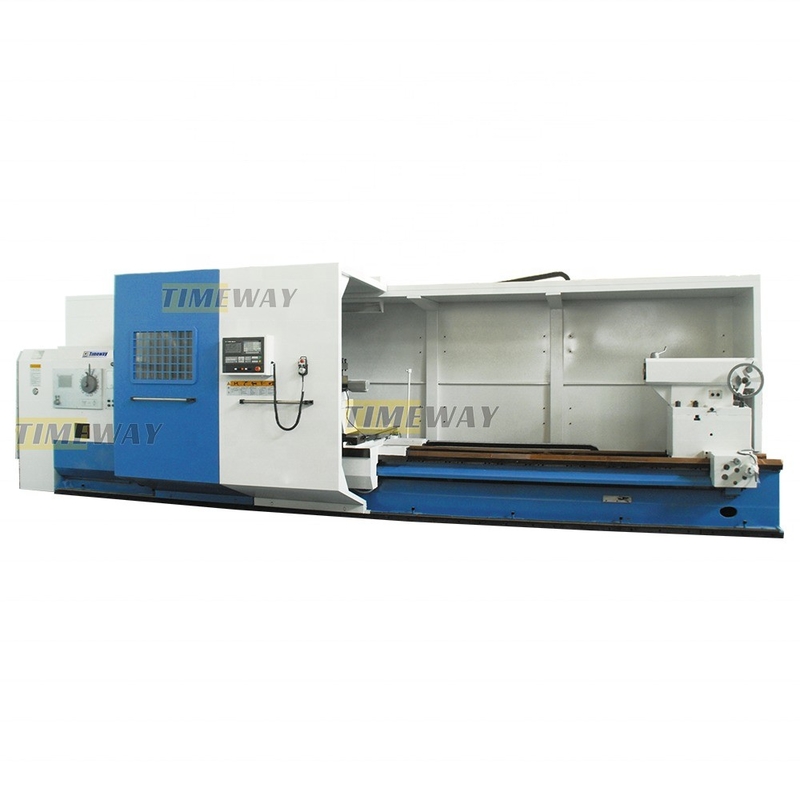

700 mm Fahrt CNC Schwerlast-Horizontale Drehmaschine mit 1 20 Spindel Taper von Timeway
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC, TIMEWAY |
| Modellnummer: | AK-1600Cx5000 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $100,000.00/sets 1-1 sets |

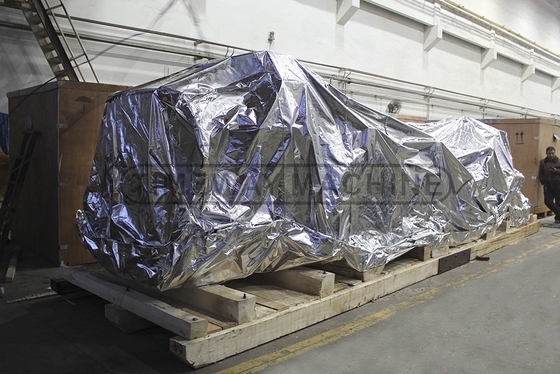

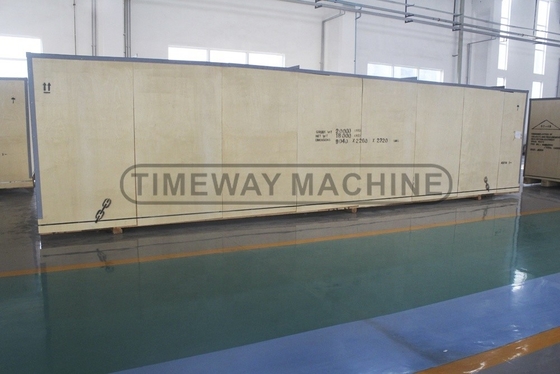

| Verpackung Informationen: | In Sperrholzkästen. |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 5000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 10000 | Breite des Betts (mm): | 970 Millimeter |
| Leistung des Spindelmotors ((kW): | 30 | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 700 Millimeter |
| Fahrt (Z-Achse): | 5000 Millimeter | Positionierungsgenauigkeit (mm): | ±0.015 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.01 | Abmessungen (L*W*H): | 8020 x 2665 x 2680 mm |
| Spannung: | Die Anforderungen des Kunden | CNC-Steuerungssystem: | SIEMENS oder FANUC |
| Werkzeugposten: | 4 | Gewicht (Kg): | 18000 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hohes Sicherheits-Niveau |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 2 Jahre | Typ Chuck: | 4 Kiefer-Schwerlast-unabhängiger Schalter |
| Chuck Größe: | 1250 mm | Maximumspitzenhöhe: | 1600 mm |
| Planschlitten Max. Swing Over: | 1210MM | Spindel-Nase: | A2 bis 15 |
| Spindeltonner: | 140 mm, eins:20 | Spindelgeschwindigkeit: | 5-320 (4 Schritte) |
| Genauigkeit der maschinellen Bearbeitung: | IT6 | Nach Garantie-Service: | Onlineunterstützung |
| Standort des örtlichen Dienstes: | Vereinigtes Königreich | Die Situation: | Neues |
| Spindelbohrung ((mm): | 130 | Toolpost-Marke: | YANTAI |
| Anwendbare Branchen: | Maschinenreparaturwerkstätten, Produktionsbetriebe, Lebensmittel- und Getränkefabriken, Druckereien, | Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Brasilien, Peru, Russland, Sp |
| Art der Vermarktung: | Neues Produkt 2020 | Jahr: | 2021 |
| Max. Drehzahl der Spindel (rpm): | 320 R/m | Max. Drehlänge (mm): | 4800 |
| Kernkomponenten: | Siemens CNC-System | Hafen: | Der chinesische Hafen. |
Produkt-Beschreibung
Beschreibung der Produkte
√ CNC-System von FANUC/GSK/SIEMENS √ 4-Maulwurf √ Elektrische Werkzeugstange mit 4 Stationen √ Arbeitsleuchte √ Kühlsystem √ Manueller Impulsgenerator (MPG) √ Toten Zentren √ Ölpistolen √ Pilotlampe √ Automatische Schmierpumpe √ Handbewegung der Schwanzstange √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ Stetige Ruhe _ Folgen Sie dem Rest _ Halbgeschlossene Abdeckung _ 6/8-Station Werkzeugpfosten _ Live-Zentren _ Klimaanlage _ Splitterförderer |
Spezifikation | Einheit | AK-1250C | AK-1400C | AK-1600C | AK-1800C | |||
Max. Schwenken Sie sich übers Bett. | mm | 1250 | 1400 | 1600 | 1800 | |||
Max, schwenken Sie über die Kreuzrutsche. | mm | 880 | 1010 | 1210 | 1210 | |||
Abstand zwischen den Zentren | mm | Der Wert des Zinses für die Zulassung der Zinssätze wird nach Maßgabe der Zinssätze des Zinses festgesetzt. | ||||||
Max. Drehlänge | mm | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
Breite des Betts | mm | 970 | 970 | 970 | 970 | |||
Ladekapazität | Weigerung | 10000 (optional: 12000) | 10000 (optional: 12000) | 10000 (optional: 12000) | 10000 (optional: 12000) | |||
Spindelnase | - | A2 bis 15 | A2 bis 15 | A2 bis 15 | A2 bis 15 | |||
Spindelbohrung | mm | 130 | 130 | 130 | 130 | |||
Spindelverstärker | - | Metrik 140 | Metrik 140 | Metrik 140 | Metrik 140 | |||
Schlägergröße (4-Kiefer) | - | 1250 | 1250 | 1250 | 1250 | |||
Drehzahl der Spindel (hydraulische 4 Schritte, Schrittlos) | Umdrehungen pro Minute | 5 bis 320 | 5 bis 320 | 5 bis 320 | 5 bis 320 | |||
Max. Schneidkraft | N | 29400 | 29400 | 29400 | 29400 | |||
X/Z-Achse Min. Zuführungseinheit | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
X/Z-Achse Schnellzufuhrgeschwindigkeit | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | 3000/6000 | |||
Kreuzfahrt (X) | mm | 700 | 700 | 700 | 700 | |||
Art der Werkzeugpfosten | - | V4 | V4 | V4 | V4 | |||
Größe des Werkzeugpfosten | mm | 350x350 | 350x350 | 350x350 | 350x350 | |||
Größe des Werkzeugbereichs | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||
Durchmesser der Schwanzfeder | mm | 220 | 220 | 220 | 220 | |||
Schwanzfederfeder | mm | 300 | 300 | 300 | 300 | |||
Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | USE-Betrieb | |||
Arbeitsgenauigkeit | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Oberflächenrauheit | Ich weiß nicht. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||
Hauptmotorleistung | kW | 30 | 30 | 30 | 30 | |||
Maschinengewicht | Weigerung | 13500/16500/18000/20000/22500/25000/28000/- | ||||||
Maschinenlänge | mm | Die Kommission hat die Kommission aufgefordert, die in Artikel 4 Absatz 1 genannten Maßnahmen zu ergreifen. | ||||||
Maschinenbreite/Höhe | mm | 2665/2680 | 2665/2680 | 2665/2680 | 2665/2680 | |||
Maschinendetails
- Ich weiß nicht.
- Standard 4 Kiefer unabhängige Schlauch zum Klemmen speziell geformte Teile.
Elektrischer Turm mit 4 Stationen:
- Ein Elektro-Turm mit hoher Positionsgenauigkeit.
CNC-System:
Siemens, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK usw. für Ihre Wahl.
Elektrisch bewegliche Heckstücke:
Flexible und einfache Bedienung zur Verringerung der Arbeitsintensität und Erhöhung des Bedienvergnügens.
Elektrische Schranke nach der CE-Norm:
Ein klares und ordentliches elektrisches Layout;
Einführung von CE-Standard-Elektrokomponenten.
Automatische Schmierpumpe:
Automatisch und mit Unterbrechungen schmieren Sie jede Leitbahn, um die Lebensdauer der Maschine zu verlängern.
Vertikaler Turm mit 4 Stationen:
Standards
Vertikaler Turm mit 6 Stationen:
Zusätzlich
Horizontales Turm mit 6 Stationen:
Zusätzlich
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile:
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw Laser Interferometer:
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
