Produktdetails:

Herkunftsort: Henan, China
Markenname: TIMAC
Modellnummer: CK800U

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: $30,000.00/sets 1-2 sets
Verpackung Informationen: In Sperrholzkästen.
Versorgungsmaterial-Fähigkeit: 300 Satz/Sätze pro Monat
Bestpreis Kontakt

Detailinformationen

Typ: Horizontale Max. Länge des Werkstücks (mm): 3000
Struktur: Flachbett-Drehbank Bearbeitungsfähigkeit: Schweres Gewicht
Breite des Betts (mm): 800 mm Leistung des Spindelmotors ((kW): 15
Nummer der Spindeln: Einzigartig Anzahl der Achsen: 2
Fahrt (X-Achse): 420mm Fahrt (Z-Achse): 3000 Millimeter
Positionierungsgenauigkeit (mm): 0,02 Wiederholbarkeit (X/Y/Z) (mm): 0.01
Abmessungen (L*W*H): als Modelle. Spannung: auf Anfrage
Werkzeugposten: 6, 4 Gewicht (Kg): 7200
Gewährleistung: 1 Jahr Wichtige Verkaufspunkte: Lange Lebensdauer
Maschinenprüfbericht: Bereitgestellt Video-Ausgangsinspektion: Bereitgestellt
Gewährleistung für Kernkomponenten: 1 Jahr CNC oder nicht: Maschinen für die Maschinenherstellung
Automatische Einstufung: Automatisch Dienstleistungen nach dem Verkauf: Ingenieure für die Auslandservice von Maschinen
CNC-Drehmaschine: Flachbett-CNC-Drehmaschine/Fullfunktions-CNC-Drehmaschine Leistung (kW): 11/15
Max, schwenken Sie über die Kreuzrutsche.: 520mm Spindel-Nase: A2-11
Mittelhöhe: 400 mm Chuck Größe: 325 mm
Arbeitsgenauigkeit: IT6mm Die Situation: Neues
Spindelbohrung ((mm): 104 Anwendbare Branchen: Hotels, Bekleidungsgeschäfte, Baumaterialgeschäfte, Maschinenreparaturwerkstätten, Produktionsstätte
Standort des Ausstellungsraums: Kanada, USA, Italien, Deutschland, Mexiko, Russland, Spanien, Südafrika, Australien Art der Vermarktung: Gewöhnliche Ware
Kernkomponenten: Lager, Motor, Pumpe, Getriebe Max. Drehzahl der Spindel (rpm): 1250 R/m
Max. Drehlänge (mm): 3000 Hafen: Der chinesische Hafen.

Produkt-Beschreibung

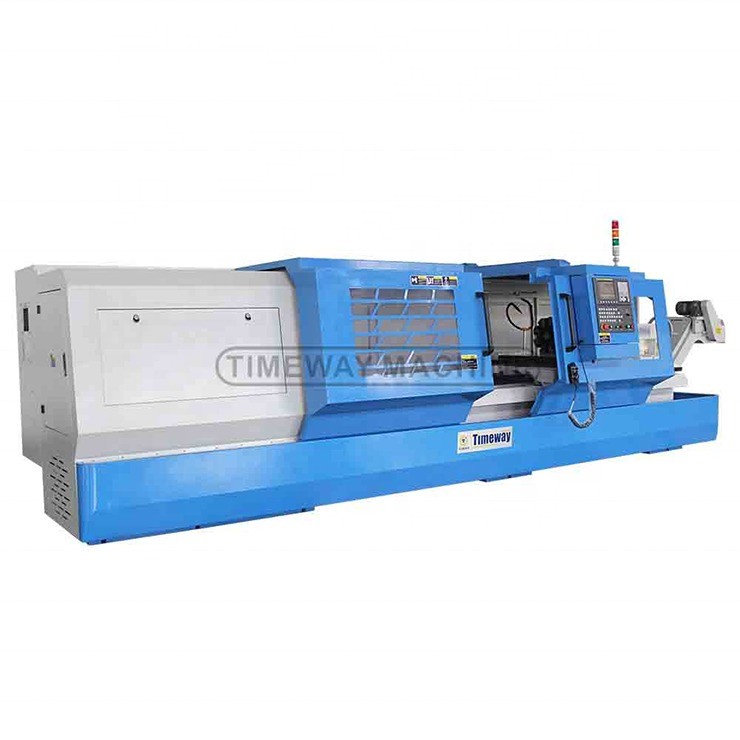

800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 0

Eigenschaften:

* Die Maschine verwendet eine weltbekannte RS232-Schnittstelle.
* Längs- und Querschnittszuflüsse werden durch Kugelschrauben vorgenommen.
* Vertikale oder horizontale 4/6-Stations-Werkzeugpfosten oder Gangwerkzeuge können ausgewählt werden.
* Der Werkzeugpfeiler befindet sich auf präzisen, umgekehrten Zahnrädern mit einer hohen Wiederholungsgenauigkeit.
* Sowohl Schlagzeug als auch Heckstock werden mit hydraulischem oder manuellem Typ geliefert.
* Die Oberfläche der Führungswege ist überschallfrequenzgehärtet und präzise geerdet mit langer Lebensdauer.
* Das Spindelsystem ist sehr steif und genau.
* Ein Wechselrichter wird verwendet, um eine variable Drehzahl zu realisieren.
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 1
Beschreibung der Produkte
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 2
GSK 980TDI
3er-Kiefer-Rückschlag
Elektronischer Werkzeugstand mit 4 Stationen
Elektronisches Handrad
Schmiersystem
Kühlsystem
Arbeitsleuchte
Schutzschutz
Achsventilator
Ausgleichsblöcke und Schrauben
Werkzeuge und Werkzeugboxen
Betriebsanleitungen

FANUC CNC-System
SIEMENS CNC-System
4er-Kiefer-Rohr
Horizontale 6-Stationen-Werkzeugpfosten
Horizontale 8-Stationen-Werkzeugpfosten
Prüfleuchte
Klimaanlage
Wärmetauscher
Hydraulische Schleuder
Spezielle Einrichtung
Werkzeugsetzer
Splitterförderer der Ketteart

800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 3
Spezifikation
Einheit
CK630U
CK800U
CK6180E
Max. Schwenken Sie sich übers Bett.
mm
630
800
800
Max, schwenken Sie über die Kreuzrutsche.
mm
350
520
480
Abstand zwischen den Zentren
mm
1500/3000
1500/3000
1620/2210/3120
Max. Drehlänge
mm
1500/3000
1500/3000
1620/2210/3120
Breite des Betts
mm
600
600
600
Spindelnase
mm
A2-11
A2-11
C11
Spindelbohrung
mm
104
104
105
Spindelverstärker
-
Metrische
Metrische
Metrische
Drehzahl der Spindel (Schritte)
Umdrehungen pro Minute
11-1250 (3), automatisch
11-1250 (3), automatisch
45-950 (3), Handbuch
Mittelhöhe
mm
315
400
400
Schlauchgröße
mm
325
325
325
Kreuzfahrt (X)
mm
420
420
470
Längsfahrt (Z)
mm
1500/3000
1500/3000
1620/2210/3120
X/Z-Achse Schnellzufuhrgeschwindigkeit
mm/min
4/8
4/8
6/8
X/Z-Achse Min. Zuführungseinheit
mm
0.001
0.001
0.001
Drehmoment des X-Achsen-Zuführmotors
NM
10
10
15
Drehmoment des Z-Achsen-Zuführmotors
NM
Die Frage nach der
Die Frage nach der
18/23/30
Art der Werkzeugpfosten
-
V4/H6
V4/H6
V4
Größe des Werkzeugbereichs
mm
32x32
32x32
32x32
Durchmesser der Schwanzfeder
mm
100
100
100
Schwanzfederfeder
mm
250
250
250
Schwanzfederfeder
-
MT5
MT5
MT5
Hauptmotorleistung
kW
11
15
11
Kühlmittelpumpenleistung
kW
0.12
0.12
0.12
Arbeitsgenauigkeit
mm
IT6
IT6
IT6
X/Z-Achsen-Positionsgenauigkeit
mm
0.03/0.04
0.03/0.04
0.03/0.04
X/Z-Achsen-Neupositionierungsgenauigkeit
mm
0.012/0.016
0.012/0.016
0.012/0.016
Grobheit
Ich weiß nicht.
Ra1.6
Ra1.6
Ra1.6
Maschinendimensionen (LxWxH)
mm
4307/5785x2040x1855
4307/5785x2040x1855
4500/5100/6200x2040x1855
Maschinengewicht
Weigerung
5800/7200
5800/7200
5400/5750/7080
Maschinendetails
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 4

- Ich weiß nicht.

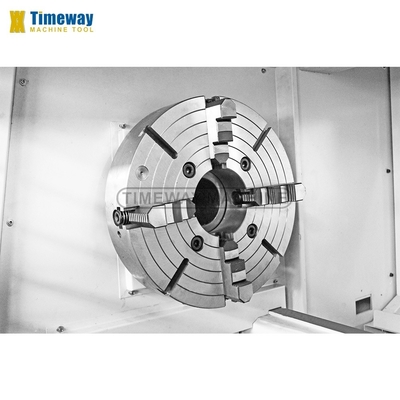

- Standard 4 Kiefer unabhängige Schlauch zum Klemmen speziell geformte Teile.

Elektrischer Turm mit 4 Stationen:

- Ein Elektro-Turm mit hoher Positionsgenauigkeit.

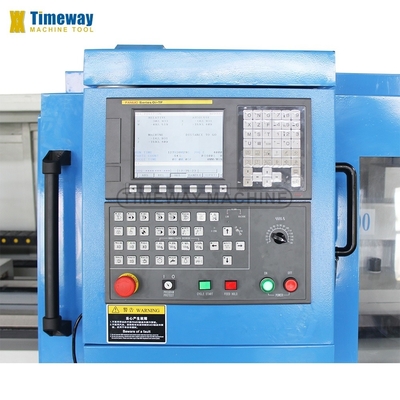

CNC-System:

Siemens, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK usw. für Ihre Wahl.
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 5
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 6
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 7

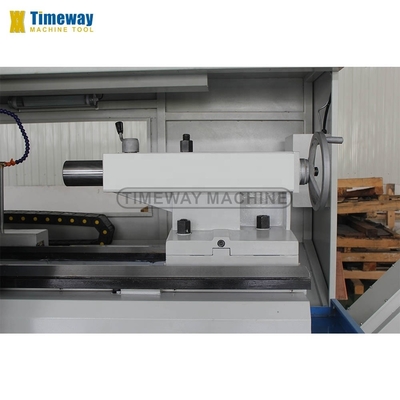

Rückenstock:

Die manuelle Bewegung ist Standard, die elektrische Bewegung ist optional.

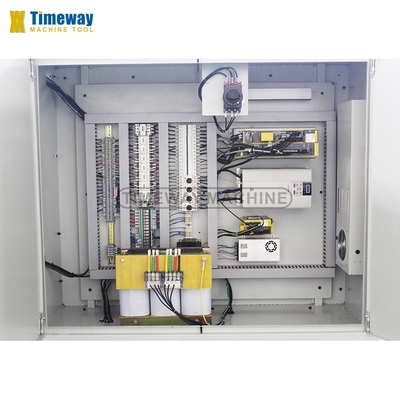

Elektrische Schranke nach der CE-Norm:

Ein klares und ordentliches elektrisches Layout;
Einführung von CE-Standard-Elektrokomponenten.

Automatische Schmierpumpe:

Automatisch und mit Unterbrechungen schmieren Sie jede Leitbahn, um die Lebensdauer der Maschine zu verlängern.
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 8
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 9
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 10

Vertikaler Turm mit 4 Stationen:

Standards

Vertikaler Turm mit 6 Stationen:

Zusätzlich

Horizontales Turm mit 6 Stationen:

Zusätzlich
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 11
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 12
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 13
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 14

Prüfung - Rundheit und Zylinderform:

Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm

Prüfung - Vertikalität:

Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm

Prüfung - Rauheit:

Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 15
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 16
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 17

Drehtests:

Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 18
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 19
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 20

Umfassende Prüfteile:

Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 21
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 22
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 23
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 24
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 25
Warum Sie uns wählen
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 26
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 27
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 28
800 mm Bettbreite Flachbett CNC Drehmaschine mit vollen Funktionen und max. 520 mm Schwingung 29
Renishaw Laser Interferometer:
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
