Max. Drehlänge mm 3800 Automatische CNC-Maschine für die Bearbeitung von 6-Tonnen-Großspindellöchern
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC TIMEWAY |
| Modellnummer: | AK-1250B/AK-1000B |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $100,000.00/sets 1-2 sets |
| Verpackung Informationen: | In Sperrholzkästen. |
| Versorgungsmaterial-Fähigkeit: | 200 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 4000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 6000 | Breite des Betts (mm): | 755 Millimeter |
| Leistung des Spindelmotors ((kW): | 30 | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 570 Millimeter |
| Fahrt (Z-Achse): | 4000mm | Positionierungsgenauigkeit (mm): | ±0.01 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.008 | Abmessungen (L*W*H): | 7300 x 2530 x 2150 mm |
| Spannung: | auf Anfrage | CNC-Steuerungssystem: | FANUC |
| Werkzeugposten: | 4 | Gewicht (Kg): | 13000 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hohes Sicherheits-Niveau |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Art der Verarbeitung: | Automatisch |
| Drehkopfart: | 4/6/8 Elektro-Turm der Station | Werkzeug-Änderungs-Zeit: | 2.6s |
| Genauigkeit der Position des Turms: | 0.01 mm | Größe des Werkzeugbereichs: | 40 x 40 mm |
| Chuck Größe: | 1000 mm | Schwanzfederfeder: | MT6 |
| Durchmesser der Schwanzfeder: | 160 mm | Schwanzstrümpfe: | 300 mm |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Die Situation: | Neues |
| Spindelbohrung ((mm): | 130 | Toolpost-Marke: | YANTAI |
| Anwendbare Branchen: | Bekleidungsgeschäfte, Baustoffgeschäfte, Maschinenreparaturgeschäfte, Restaurant, Einzelhandel, Druc | Standort des Ausstellungsraums: | Kanada, Türkei, Vereinigtes Königreich, USA, Italien, Deutschland, Brasilien, Mexiko, Russland, Span |
| Jahr: | Letzter Tag | Max. Drehzahl der Spindel (rpm): | 320 R/m |
| Max. Drehlänge (mm): | 3800 | Art der Vermarktung: | Warmes Produkt 2021 |
| Kernkomponenten: | Lager, Motor, Pumpe, Zahnrad, SPS, Druckbehälter, Getriebe, CNC-System | Hafen: | Hafen von China |
Produkt-Beschreibung

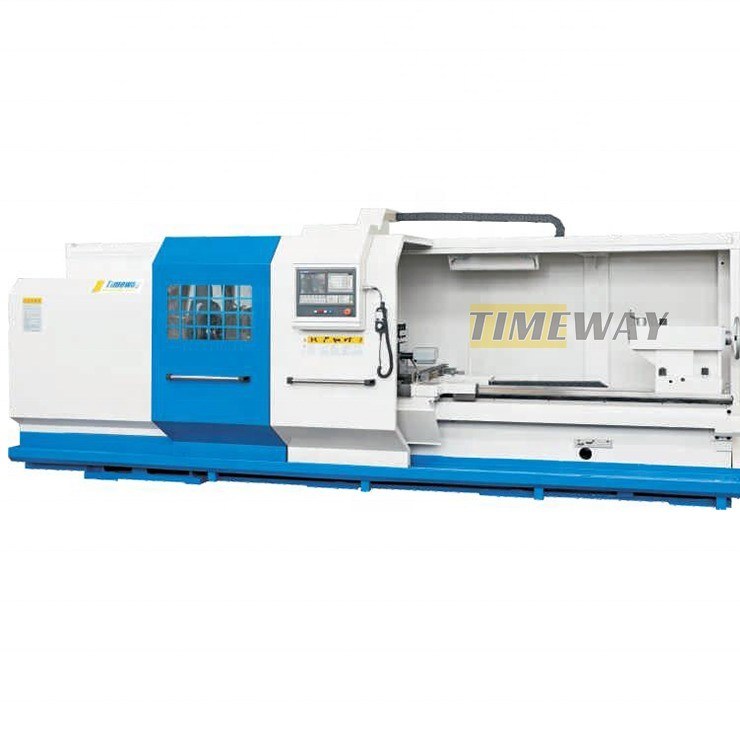

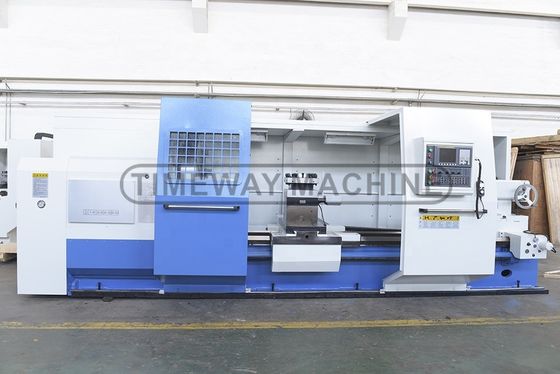

Schwere horizontale CNC-Drehmaschine
Beschreibung der Produkte
√ CNC-System von FANUC/GSK/SIEMENS √ 4-Maulwurf √ Elektrische Werkzeugstange mit 4 Stationen √ Arbeitsleuchte √ Kühlsystem √ Halbgeschlossene Abdeckung √ Manueller Impulsgenerator (MPG) √ Toten Zentren √ Ölpistolen √ Pilotlampe √ Automatische Schmierpumpe √ Handbewegung der Schwanzstange √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | √ Elektrisch bewegliche Schwanzstange √ Stetige Ruhe √ Nach der Ruhezeit √ 6-Stations-Werkzeugpfosten √Live-Zentren √ Klimaanlage √ Splitterförderer √ Vollverteidigung |
Spezifikation | Einheit | AK-1000B | AK-1250B | AK-1400B | AK-1600B | |||
Max. Schwenken Sie sich übers Bett. | mm | 1000 | 1250 | 1400 | 1640 | |||
Max, schwenken Sie über die Kreuzrutsche. | mm | 630 | 880 | 1030 | 1250 | |||
Abstand zwischen den Zentren | mm | Die Kommission hat die Kommission aufgefordert, die für die Zwecke der Verordnung (EG) Nr. 45/2001 vorgesehenen Maßnahmen zu ergreifen. | ||||||
Max. Drehlänge | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
Breite des Betts | mm | 755 | 755 | 755 | 755 | |||
Ladekapazität | Weigerung | 6000 (optional: 8000) | 6000 (optional: 8000) | 6000 (optional: 8000) | 6000 (optional: 8000) | |||
Spindelnase | mm | A2 bis 15 | A2 bis 15 | A2 bis 15 | A2 bis 15 | |||
Spindelbohrung | mm | 130 | 130 | 130 | 130 | |||
Spindelverstärker | - | Metrik 140 | Metrik 140 | Metrik 140 | Metrik 140 | |||
Drehzahl der Spindel (hydraulische 4 Schritte, Schrittlos) | Umdrehungen pro Minute | 5 bis 320 | 5 bis 320 | 5 bis 320 | 5 bis 320 | |||
Mittelhöhe | mm | 500 | 625 | 700 | 820 | |||
Schlägergröße (4-Kiefer) | mm | 1000 | 1000 | 1000 | 1000 | |||
X/Z-Achse Min. Zuführungseinheit | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
X/Z-Achse Schnellzufuhrgeschwindigkeit | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | 3000/5000 | |||
Kreuzfahrt (X) | mm | 570 | 570 | 690 | 630 | |||
Art der Werkzeugpfosten | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||
Zeit für den Werkzeugwechsel | s | 2.6 | 2.6 | 2.6 | 2.6 | |||
Genauigkeit der Wiederholung der Positionierung des Turms | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
Größe des Werkzeugbereichs | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||
Durchmesser der Schwanzfeder | mm | 160 | 160 | 160 | 160 | |||
Schwanzfederfeder | mm | 300 | 300 | 300 | 300 | |||
Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | USE-Betrieb | |||
CNC-System | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||
Arbeitsgenauigkeit | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Oberflächenrauheit | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||
Hauptmotorleistung | kW | 30 | 30 | 30 | 30 | |||
Maschinengewicht | Weigerung | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||||
Maschinenlänge | mm | Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten. | ||||||
Maschinenbreite | mm | 2530 | 2530 | 2780 | 2780 | |||
Maschinenhöhe | mm | 2150 | 2150 | 2600 | 2600 | |||
Maschinendetails
- Ich weiß nicht.

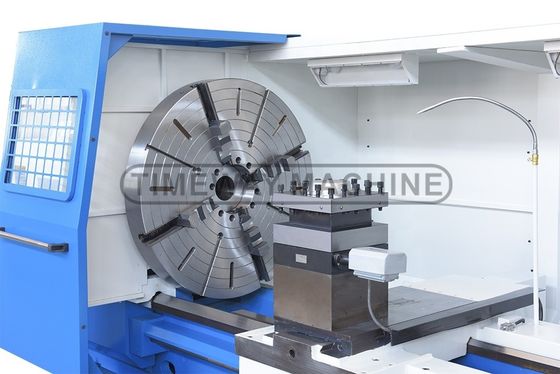

- Standard 4 Kiefer unabhängige Schlauch zum Klemmen speziell geformte Teile.
Elektrischer Turm mit 4 Stationen:
- Ein Elektro-Turm mit hoher Positionsgenauigkeit.

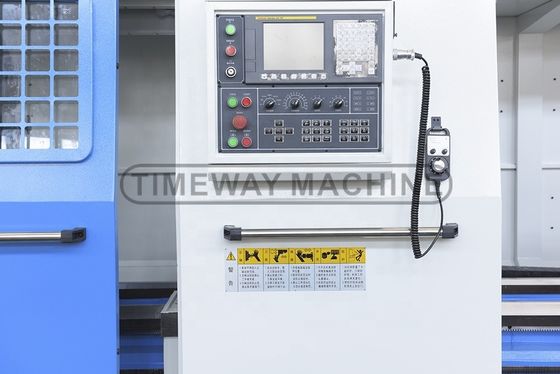

CNC-System:
Siemens, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK usw. für Ihre Wahl.

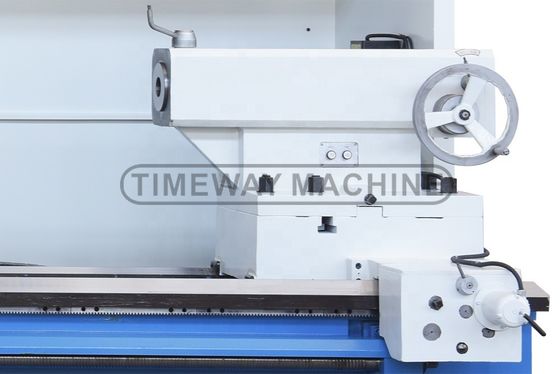

Rückenstock:
Die manuelle Bewegung ist Standard, die elektrische Bewegung ist optional.
Elektrische Schranke nach der CE-Norm:
Ein klares und ordentliches elektrisches Layout;
Einführung von CE-Standard-Elektrokomponenten.
Automatische Schmierpumpe:
Automatisch und mit Unterbrechungen schmieren Sie jede Leitbahn, um die Lebensdauer der Maschine zu verlängern.
Vertikaler Turm mit 4 Stationen:
Standards
Vertikaler Turm mit 6 Stationen:
Zusätzlich
Horizontales Turm mit 6 Stationen:
Zusätzlich
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile:
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
