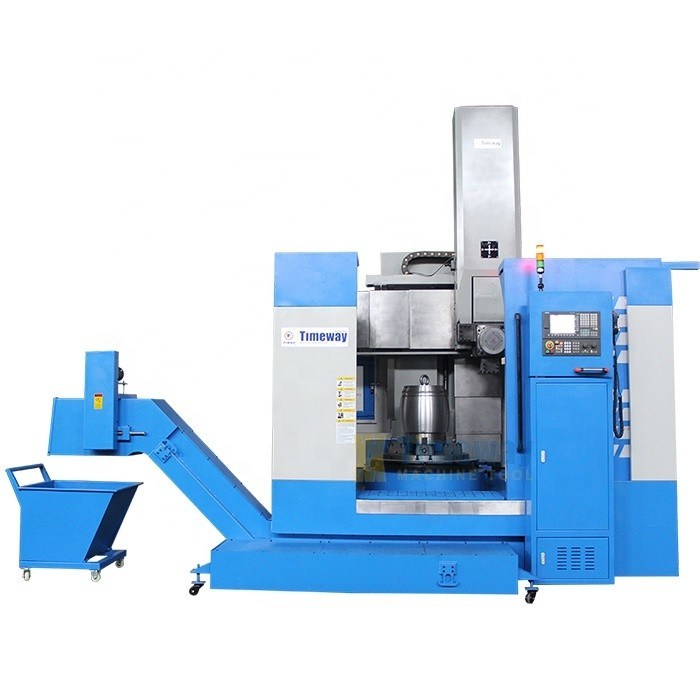

Max. Schwingendurchmesser 1250mm Einkolumnen CNC-Vertikaldrehmaschine VLK1250E
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMEWAY |
| Modellnummer: | VLK1250E |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $110,000.00/sets 1-2 sets |
| Verpackung Informationen: | Paletten |
| Versorgungsmaterial-Fähigkeit: | 300 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Typ: | Vertikal | Max. Länge des Werkstücks (mm): | 1000 |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Max. Weight des Werkstückes (Kilogramm): | 5000 |
| Breite des Betts (mm): | 1010 Millimeter | Leistung des Spindelmotors ((kW): | 30 |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 820 mm | Fahrt (Z-Achse): | 650 Millimeter |
| Positionierungsgenauigkeit (mm): | ±0.02 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.01 |
| Abmessungen (L*W*H): | 4780x2570x4400 mm | Spannung: | 380V/400V/440V |
| CNC-Steuerungssystem: | Siehe Anhang I. | Werkzeugposten: | 4 |
| Gewicht (Kg): | 11000 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Flexible Fertigung | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| CNC oder nicht: | Maschinen für die Maschinenherstellung | Maximumschnittdurchmesser: | 1250 mm |
| Max. Höhe des Werkstücks: | 1000 mm | Max. Gewicht des Werkstücks: | 5 000 kg |
| Worktabledurchmesser: | 1010mm | Spindelgeschwindigkeit: | 1.25 bis 200 Rpm |
| Leistungskapazität: | 30 KVA | CNC-System: | Siemens 808d |
| Max. Swing Diameter (Millimeter): | 1250 | Garantiezeit: | 1 Jahr |
| Die Situation: | Neues | Anwendbare Branchen: | Baumaterial-Geschäfte, Maschinerie-Reparaturwerkstätten |
| Standort des Ausstellungsraums: | Vereinigte Staaten, Italien, Deutschland, Mexiko, Russland, Rumänien, Südafrika, Australien | Art der Vermarktung: | Gewöhnliche Ware |
| Kernkomponenten: | Lager, Motor, Pumpe, Gang, PLC, Druckbehälter, Getriebe | Max. Drehlänge (mm): | 1000 |
| Max. Drehzahl der Spindel (rpm): | 200 R/m | Spindelbohrung ((mm): | 251 |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung

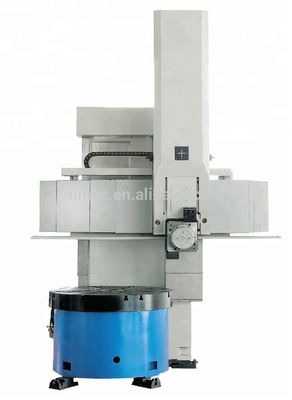

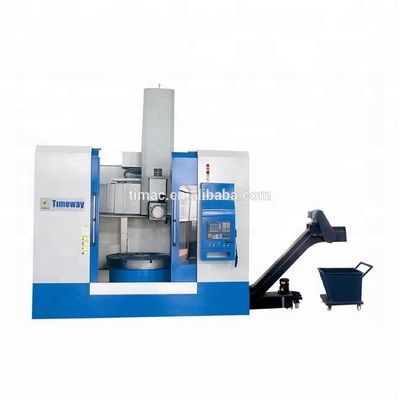

Einkolumnen-CNC-Vertikaldrehmaschine
VLK800E VLK1250E VLK1600E VLK2000
Zusammenfassung der Maschine
- Die Werkzeugmaschine eignet sich für die Verarbeitung von großen und dünnen und schweren unregelmäßigen Werkstücken; kein Fehler der Rundheit des Werkstücks aufgrund des Trägheitsgewichts, um die Rundheitsgenauigkeit des Werkstücks sicherzustellen.Aufgrund des Gewichts des Werkstücks, so daß Werkstück und Befestigung sicherstellen können, daß geschlossene, kurze Lade- und Entladezeit und Stabilität des Werkstücks gewährleistet sind.
- Die Spalte, der Balken und der Rammführer werden nach dem Löschen geschliffen, haben eine hohe Verschleißbeständigkeit und verlängern die Lebensdauer.Umweltschutzzwecke zu erreichen.
Struktur und Merkmal

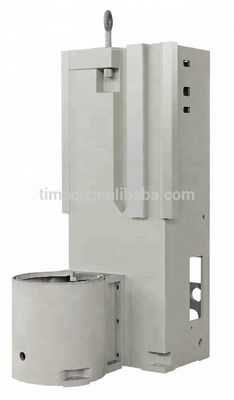

Spalte
| Spalte *Die Säule nimmt die Optimierung des Konzepts der Box-Typ-Struktur und vernünftigen Layout-Stiffener an, um die gute thermische Stabilität, hohe Festigkeit und hohe Steifigkeit zu realisieren.
Breite des Leitungswegs der Säule ((mm) VLK800E 1070 VLK1250E 1190 VLK1600E 1460 VLK2000E 1970 |

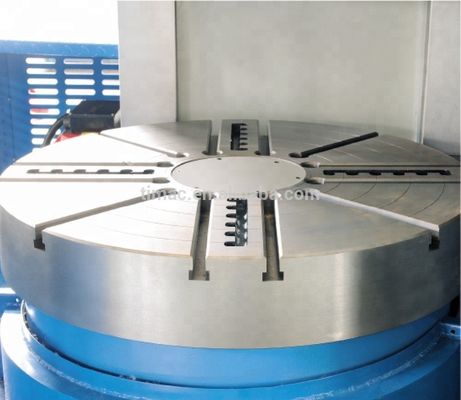

Arbeitstisch
Spindel-Einheit und Balken
Futtermittel-Einheit
Die horizontalen Zufuhrbereiche (X-Achse) und die vertikalen Zufuhrbereiche (Z-Achse) werden durch einen Wechselstrom-Servomotor durch die Kugelschraube des Getriebe-Reduktors angetrieben.der Reduktor und die Schraube durch die flexible Kupplungsverbindung, hoher Übertragungswirksamkeit, geringer Übertragungsfehler, hohe Übertragungspräzision.
Hauptantriebssystem
| Spindelgeschwindigkeitsbereich ((rpm))
| *Das Hauptgetriebe nimmt den Getriebeantrieb an, die Getriebe nehmen ein hochfester Material und ein Lösch- und Schleifverfahren an, so dass es eine hohe Schneidkraft, eine hohe Übertragungsgenauigkeit und -rate realisieren kann,und reduzieren die Vibration und Lärm der Übertragung. *Die Hauptübertragung wird von einem horizontalen Spindelmotor gesteuert, kann vier Schichten ohne Schrittgeschwindigkeit realisieren, es ist geeignet für die Verarbeitung aller Werkstücke,um Spindel breite Geschwindigkeit ändern und großes Drehmoment schweres Schneiden zu realisieren, um niedriggeschwindiges und schweres Schneiden für Werkstücke mit großem Durchmesser und Hochgeschwindigkeitsschneiden für Werkstücke mit geringem Durchmesser zu erfüllen. *Große Zahnräder nehmen hochwertigen Legierungsstahl an, der durch Abschärfung behandelt und von einer hochpräzisen Zahnräderschleifmaschine geschliffen wird, um den Lärm des Spindellaufens zu reduzieren. |
Elektrische Werkzeugstation
1Hohe Positionsgenauigkeit, große Klemmkraft, große Ladekapazität, stabil und zuverlässig.
2Der einzigartige Holzhalter, genauere Positionierung, größere Klemmkraft.
Elektrische Schranke
1. Elektrische Schrank direkt in der Säule platziert, so dass die Struktur kompakter ist, Platz sparen. Schönes Aussehen, Draht Markierung klar und vollständig, Verkabelung und ordentlich;Die Verbindung des elektrischen Schranks zum Bett übernehmen die spezielle Kabelverbindung.
2. Elektrische Schrank ist mit Klimaanlage, Sicherheit und Standard ausgestattet, um die Steuerung konstante Temperatur, die Stabilität der Steuerung zu gewährleisten.
Andere
Technischer Parameter
| Spezifikation | Einheit | VLK800E | VLK1250E | VLK1600E | VLK2000E | |
| Kapazität | Max. Drehdurchmesser | mm | 950 | 1250 | 1600 | 2000 |
| Max. Schneidendurchmesser | mm | 800 | 1250 | 1600 | 2000 | |
| Max. Höhe des Werkstücks | mm | 800 | 1000 | 1000 | 1250 | |
| Max. Gewicht des Werkstücks | Weigerung | 2000 | 5000 | 8000 | 12000 | |
| Arbeitstisch | Hauptmotorleistung | kW | 22 | 22 | 30 | 37 |
| Durchmesser der Arbeitsplatte | mm | 800 | 1010 | 1400 | 1800 | |
| Max. Drehmoment des Arbeitstisches | KN.m | 10 | 17.5 | 25 | 32 | |
| Drehzahlbereich der Arbeitsplatte | Umdrehungen pro Minute | 2-320 | 1.25-200 | 1-160 | 4 bis 125 | |
| Werkzeug | Zahl der Werkzeugstation | - Ich weiß. | 4 | 4 | 4 | 4 |
| Werkzeugstäbe externes Drehwerkzeug | mm | 32*40 | 32*40 | 32*40 | 32*40 | |
| Typ der Steuerung |
| Elektrisch | Elektrisch | Elektrisch | Elektrisch | |
| X/Z-Achse | Größe der Kugelschraube auf der X-Achse (Dia.*Schraubwurf) | mm | 50*10 | 50*10 | 50*10 | 50*10 |
| Größe der Kugelschraube der Z-Achse (Dia.*Schraubwurf) | mm | 50*10 | 50*10 | 50*10 | 50*10 | |
| Max. Fahrt ((X/Z) | mm | -20-550/650 | -20-800/650 | - 20 bis 1030/800 | -20 bis 1150/800 | |
| Zufuhrbereich ((X/Z) | mm | 0.1 bis 500 | 0.1 bis 500 | 0.1 bis 500 | 0.1 bis 500 | |
| Schnelle Zufuhrgeschwindigkeit | mm/min | 2000 | 2000 | 2000 | 2000 | |
| Andere | CNC-System |
| Siemens 808D | Siemens 808D | Siemens 808D | Siemens 808D |
| Drehmoment des Servomotors ((X/Z) | N.m. | 10 | 10 | 10 | 10 | |
| Leistung | Qualität | 30 | 37 | 45 | 52 | |
| Maschinennettogewicht | Weigerung | 8500 | 11000 | 14500 | 18500 | |
| Maschinenabmessung (L*W*H) | mm | 4300*2380*4290 | 4780*2570*4400 | 5630*3010*4660 | 5800*3685*4940 | |
Standardkonfiguration
- Automatisches Schmiersystem
- Schild vollständig geschlossen
- Elektrische Schranke mit Klimaanlage
- Präzisionsölkühler
- Siemens 808D
- Automatische Chipentfernung (Seitenentfernung)
Optionale Konfiguration
- SIEMENS 828D CNC-System
- FANUC 0i-mate TD CNC-System
- Spezielle Einrichtung
Spindelleistung/Drehmoment
Maschinenabmessung
| Modell | Länge ((L) | Breite (B) | Höhe ((H) |
| VLK800E | 4300 | 2380 | 4290 |
| VLK1250E | 4780 | 2570 | 4400 |
| VLK1600E | 5630 | 3010 | 4660 |
| VLK2000E | 5800 | 3685 | 4940 |
