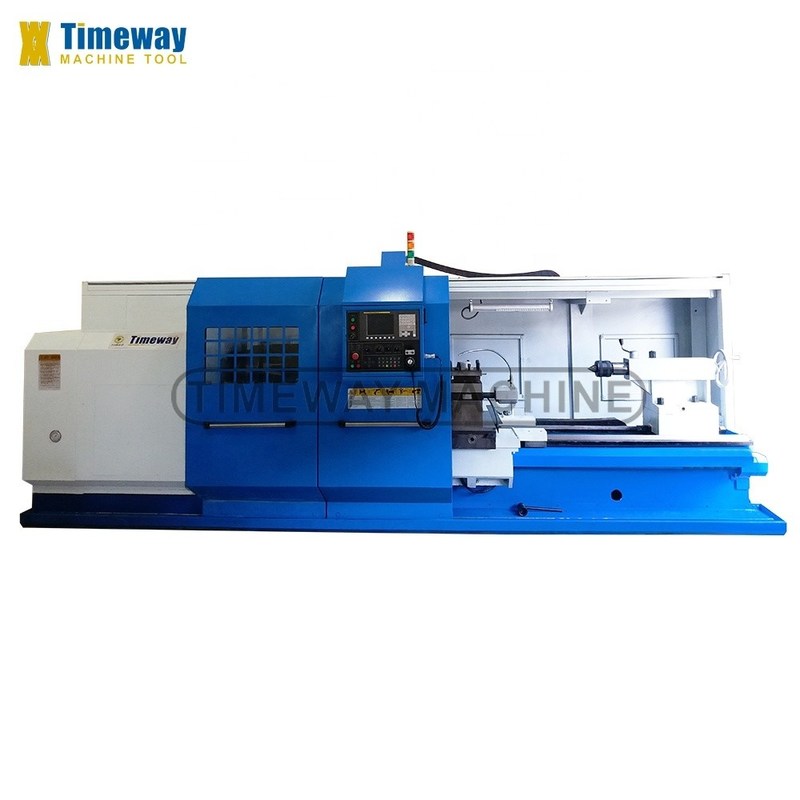

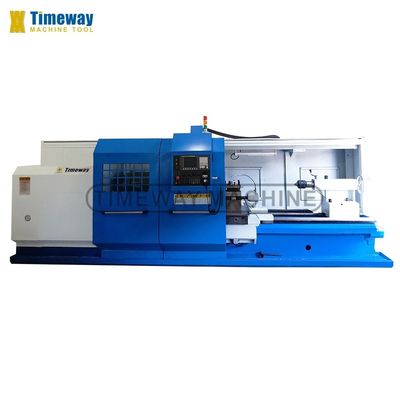

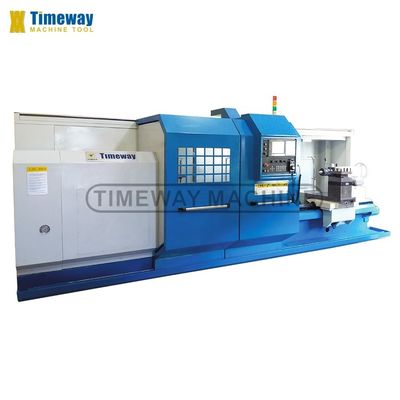

Flachbettdrehmaschine mit CNC-Drehmaschinen mit max.
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC, TIMEWAY |
| Modellnummer: | Ich bin nicht derjenige, der dich verfolgt. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $38,999.00/sets 1-1 sets |
| Verpackung Informationen: | Holzkoffer oder Sperrholzkoffer, Palette |
| Versorgungsmaterial-Fähigkeit: | 800 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 1500 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 3000 | Breite des Betts (mm): | 600 mm |
| Leistung des Spindelmotors ((kW): | 15 | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 420mm |
| Fahrt (Z-Achse): | 1500 mm | Positionierungsgenauigkeit (mm): | ±0.001 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.008 | Abmessungen (L*W*H): | 4105 x 2219 x 2010 mm |
| Spannung: | 200 V bis 460 V | CNC-Steuerungssystem: | Siemens 808d |
| Werkzeugposten: | 4 | Gewicht (Kg): | 5300 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Lange Lebensdauer |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Farbe: | Anpassungsoption |
| Spindeltonner: | Metrik 120 (Metrik 150 ist optional) | Maschinentyp: | CNC-Schwerlastdrehmaschine |
| Drehzahl der Spindel (manuelle 4 Schritte): | 8-800 (Schrittlos in Schritten) | Drehzahl der Spindel (auto 4 Schritte): | 8-800 (Schrittlos in Schritten) |
| Drehzahl der Spindel (manuell): | 6 bis 750 (18 Stufen) | X-Achsen-Schnellzufuhrgeschwindigkeit: | 4000mm/min |
| Z-Achsen-Schnellzufuhrgeschwindigkeit: | 5000mm/min | Arbeitsgenauigkeit: | IT6 |
| Schlankheit: | Ra1,6um | Die Situation: | Neues |
| Toolpost-Marke: | Schwimmen | Anwendbare Branchen: | Herstellungsbetriebe, Bauarbeiten |
| Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Brasilien, Peru, Pakistan, Me | Max. Drehzahl der Spindel (rpm): | 800 R/m |
| Spindelbohrung ((mm): | 100 (wahlweise 140) | Max. Drehlänge (mm): | 1350 |
| Art der Vermarktung: | Warmes Produkt 2021 | Kernkomponenten: | Lager, Motor, Pumpe, Getriebe, Druckbehälter, Getriebe, CNC-System |
Produkt-Beschreibung
Beschreibung der Produkte
√ CNC-System von FANUC/GSK/SIEMENS √ 3-Maulwurf √ Elektrische Werkzeugstange mit 4 Stationen √ Arbeitsleuchte √ Kühlsystem √ Halbgeschlossene Abdeckung √ Manueller Impulsgenerator (MPG) √ Toten Zentren √ Ölpistolen √ Pilotlampe √ Automatische Schmierpumpe √ Handbewegung der Schwanzstange √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ Vier-Kiefer-Schlag _ Stetige Ruhe _ Folgen Sie dem Rest _ Hydraulischer Schlag _ Pneumatischer Schlag _ Hydraulische Schwanzstange _ 6-Stations-Werkzeug-Stand _ Live-Zentren _ Klimaanlage _ Splitterförderer _ Vollen Schutz |
Spezifikation | Einheit | AK-800 | AK-1000 | |
Max. Schwenken Sie sich übers Bett. | mm | 800 | 1000 | |
Max, schwenken Sie über die Kreuzrutsche. | mm | 480 | 680 | |
Abstand zwischen den Zentren | mm | Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu unterbreiten. | ||
Max. Drehlänge | mm | Die Kommission hat die Kommission aufgefordert, die von ihr vorgenommenen Maßnahmen zu prüfen. | ||
Breite des Betts | mm | 600 | 600 | |
Ladekapazität | Weigerung | 3000 | 3000 | |
Spindelnase | mm | C11 (C15 nicht erwünscht) | C11 (C15 nicht erwünscht) | |
Spindelbohrung | mm | 100 (wahlweise 140) | 100 (wahlweise 140) | |
Spindelverstärker | - | Metrik 120 (Metrik 150 ist optional) | Metrik 120 (Metrik 150 ist optional) | |
Drehzahl der Spindel (Handschritte) | Umdrehungen pro Minute | 6 bis 750 (18) | 6 bis 750 (18) | |
Drehzahl der Spindel (manuell 4 Schritte schrittlos) | Umdrehungen pro Minute | 8 bis 800 | 8 bis 800 | |
Drehzahl der Spindel (hydraulische 4 Schritte, Schrittlos) | Umdrehungen pro Minute | 8 bis 800 | 8 bis 800 | |
Mittelhöhe | mm | 400 | 500 | |
Schlauchgröße | mm | 400 | 400 | |
X/Z-Achse Min. Zuführungseinheit | mm | 0.001/0.001 | 0.001/0.001 | |
X/Z-Achse Schnellzufuhrgeschwindigkeit | mm/min | 4000/5000 | 4000/5000 | |
Kreuzfahrt (X) | mm | 420 | 420 | |
Art der Werkzeugpfosten | - | V4 (V6/H6/H8 nicht erwünscht) | V4 (V6/H6/H8 nicht erwünscht) | |
Zeit für den Werkzeugwechsel | s | 2.4 | 2.4 | |
Genauigkeit der Wiederholung der Positionierung des Turms | mm | 0.008 | 0.008 | |
Größe des Werkzeugbereichs | mm | 40x40 | 40x40 | |
Durchmesser der Schwanzfeder | mm | 100 | 100 | |
Schwanzfederfeder | mm | 250 | 250 | |
Schwanzfederfeder | - | MT6 (MT5 nicht erwünscht) | MT6 (MT5 nicht erwünscht) | |
CNC-System | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |
Arbeitsgenauigkeit | - | IT6 | IT6 | |
Oberflächenrauheit | μm | Ra1.6 | Ra1.6 | |
Hauptmotorleistung | kW | 15 | 15 | |
Maschinengewicht | Weigerung | 4800/5300/5600/6000/6800/7600/8250/9750 | ||
Maschinenlänge | mm | 3605/4105/4645/5600/6430/7600/8485/10485/- | ||
Maschinenbreite | mm | 2219 | 2219 | |
Maschinenhöhe | mm | 1830 | 2010 | |
1.Diese Reihe CNC-Drehmaschine nimmt Standard-Guss (HT300) ein Gießwerk, nach der zweiten Alterung Behandlung, es hat die Eigenschaft der stabilen Leistung; Führungswegbreite (600 mm), gute Steifigkeit,Vibrationsschutz; Verarbeitet durch mittelfrequente Härtung (Härte größer als SHAW 68) und bearbeitet mit der importierten Leitungsmaschine, um eine lange Lebensdauer, hohe Präzision und gute Wartungsfähigkeit zu gewährleisten.
2.Das Bett (von 1000 mm-5000 mm) ist einteilig, 6000 mm und über dem Bett sind zwei Stücke mit Stütz.
3.Diese Serie Maschine Spindelbohrung hat zwei Arten, eine ist Φ100 mm, die andere ist Φ140 mm. Spindellager verwendet Chinas bekanntes Lager von HRB, LYC und ZWZ, aslo kann konfiguriert werden NSK,SKF-Lager und andere eingeführte LagerEin Bohrdurchmesser von Φ140 mm für die Verarbeitung größerer Stang- oder Rohrteile.
4. Automatischer hydraulischer 4-Schaltwechsel mit M-Code, automatischer stufenloser Drehzahlwechsel mit S-Code; manueller 4-Schritt-Schaltgeschwindigkeitswechsel mit manueller Steuerung,automatisch stufenloser Drehzahlwechsel mit S-Code-Auswahl■ manuelle 18-stufige Drehzahländerung, manuell gesteuert.
5. Die Spindelbox hat eine symmetrische Struktur, um die thermische Verformung gleichmäßig zu machen und die Verschiebung des Spindelzentrums zu vermeiden.Der Kopf wird mit einem Ölbad geschmiert.Das vordere Ende der Hauptschacht nimmt eine dreigliedrige Struktur eines zweiseitigen Winkelkontaktkugellagers an, um die Genauigkeit zu verbessern und die Steifigkeit zu erhöhen.Die Zahnräder im Kopf sind gelöscht und geerdet, um eine genaue Übertragung und geringen Lärm zu gewährleisten.
6. Der Hauptmotor ist ein 15 kW-Hochleistungsfrequenzmotor; mit einem F400-Standard-Hand-Drei-Kiefer-Selbstzentrierungs-Rohrgerät ausgestattet, entsprechend den Anforderungen der Endbenutzer unterschiedlicher Größe,pneumatische und hydraulische Drei- und Vier-Kiefer-Schläger können gewählt werden.
7. Alle Drehmaschinen sind mit einem elektrischen Turm ausgestattet, freies Heben, schnell und einfach Werkzeugwechsel, es gibt vertikale 4 und 6 Station, horizontale 6 Station und andere elektrische Turm zur Wahl.
8. Vor der Auslieferung werden alle Drehmaschinen mit dem britischen RENISHAW-Laserdetektor auf dynamische Genauigkeit und Kompensation getestet.so hat die Drehmaschine eine hohe Positionierungsgenauigkeit und wiederholt Positionierungsgenauigkeit.
9. Das CNC-System verwendet das international renommierte FANUC-, SIEMENS- oder China GSK AC-Servo-Steuerungssystem.mit einem Sicherheitsknopf für die Notstoppung, wenn die Maschine aufgrund der besonderen Konstruktion des Steuerkreislaufs plötzlich auf einen plötzlichen Stromausfall oder andere Ausfälle gestoßen ist,Es kann Selbstschutz sein, um sicherzustellen, dass die Maschine und die Sicherheit des PersonalsDas Bedienfeld ist ca. 1500 mm vom Boden entfernt, sehr moderat, ergonomisch, angenehm und leicht zu bedienen und die Bedienung der Maschine zu verstehen.
10.Diese Reihe von Drehmaschine ist weit verbreitet, flexibler Betrieb, geeignet für die Verarbeitung aller Arten von komplexen Formen von Wellen, Sets, Scheibenteile, wie Drehen innere und äußere zylindrische Oberfläche,Konische Oberfläche, kreisförmige Oberfläche, Endfläche, Rillen, Kammer, Gewinde, vor allem für mehrere Arten, kleine Chargen von Drehen Verarbeitung, Prozess Anpassungsfähigkeit, hohe Verarbeitungseffizienz, niedrige Schrottrate,gute Produktkonsistenz, einfache Programmierung, einfache Bedienung, Reduzierung der technischen Anforderungen an die Arbeiter, ist es das ideale mechanische Verarbeitungsmittel.
- Ich weiß nicht.
- 3 Kiefer-Rohr kommt standardmäßig zu schnell selbstzentrierenden Klemmteilen
- Optionale 4- Kiefer-unabhängige Schlauch und hydraulische Schlauch

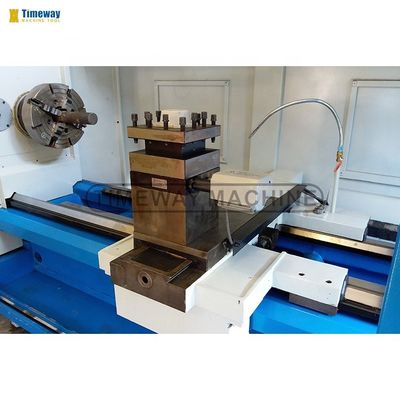

Elektrischer Turm mit 4 Stationen:
- Ein Elektro-Turm mit hoher Positionsgenauigkeit.
- Optional Schnellwechselwerkzeug
CNC-System:
Siemens, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK usw. für Ihre Wahl.
Handbewegtes Heckmaterial:
Flexible und einfache Bedienung zur Verringerung der Arbeitsintensität und Erhöhung des Bedienvergnügens.
Elektrische Schranke nach der CE-Norm:
Ein klares und ordentliches elektrisches Layout;
Einführung von CE-Standard-Elektrokomponenten.

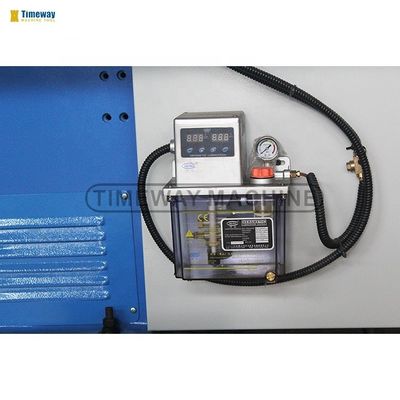

Automatische Schmierpumpe:
Automatisch und mit Unterbrechungen schmieren Sie jede Leitbahn, um die Lebensdauer der Maschine zu verlängern.
Vertikaler Turm mit 4 Stationen:
Standards
Vertikaler Turm mit 6 Stationen:
Zusätzlich
Horizontales Turm mit 6 Stationen:
Zusätzlich
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile:
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Renishaw Laser Interferometer:
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
