Leistungsstarke CNC-Vertikaldrehmaschine mit 60 kW Leistung und 800 mm Z-Achsenbewegung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC, TIMEWAY |
| Zertifizierung: | CE ISO |
| Modellnummer: | VLK-1250 VLK-1600 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $150,000.00/sets >=1 sets |
| Versorgungsmaterial-Fähigkeit: | 500 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Typ: | Vertikal | Max. Länge des Werkstücks (mm): | 1650 |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Schweres Gewicht | Max. Weight des Werkstückes (Kilogramm): | 8000 |
| Breite des Betts (mm): | 1400 mm | Leistung des Spindelmotors ((kW): | 37 |
| Nummer der Spindeln: | Zwillinge | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 995 mm | Fahrt (Z-Achse): | 800 mm |
| Positionierungsgenauigkeit (mm): | ±0.015 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.008 |
| Abmessungen (L*W*H): | 4350 x 4000 x 4500 mm | Spannung: | 380 V 50 Hz |
| CNC-Steuerungssystem: | FANUC | Werkzeugposten: | 4 |
| Gewicht (Kg): | 16500 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Automatisch | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Maximumschnittdurchmesser: | 1600 mm | Max. Höhe des Werkstücks: | 1000 mm |
| Max. Gewicht des Werkstücks: | 8000 kg | Worktabledurchmesser: | 1 400 mm |
| Spindelgeschwindigkeit: | 315 Rpm | Leistungskapazität: | 60 kW |
| CNC-System: | FANUC 0i-mate TD | Max. Swing Diameter: | 1650 mm |
| Gewicht: | 16500kg | Die Situation: | Neues |
| Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Fertigungsanlagen, Bauwerke, Energie und Bergbau | Standort des Ausstellungsraums: | Vereinigte Staaten, Frankreich, Deutschland, Brasilien, Russland, Südkorea, VAE, Südafrika, Australi |
| Art der Vermarktung: | Gewöhnliche Ware | Kernkomponenten: | Lager, Motor, Pumpe, Getriebe |
| Jahr: | Letzter Tag | Max. Drehzahl der Spindel (rpm): | 315 R/m |
| Spindelbohrung ((mm): | 1600 | Max. Drehlänge (mm): | 1650 |
Produkt-Beschreibung
Beschreibung des Produkts

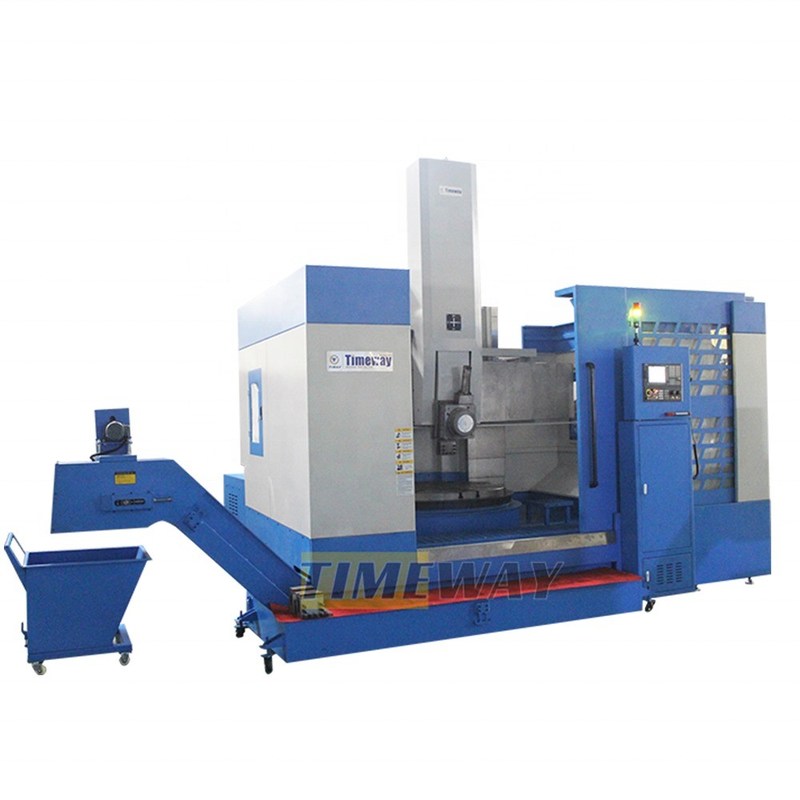

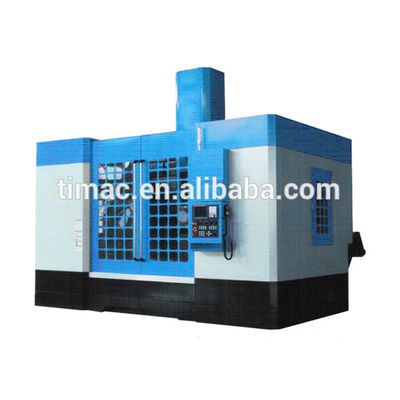

CNC-Vertikaldrehmaschine
Merkmal
Die Hauptgussstücke bestehen aus hochwertigem Gusseisen, die mit der Belastungsalterung behandelt werden, um eine Verformung während eines langfristigen Gebrauchs zu gewährleisten.die Stabilität der Werkzeugmaschine erheblich erhöhenAlle Bauteile mit Rippenverstärkung verbessern die Gesamtsteifigkeit.die Löschhärte kann 45 bis 55 HRC erreichen. Schieberegler-Paste Hochleistungs- und verschleißbeständiges Weichband, Abriebwiderstandsverlust.
Spezifikation
Spezifikation | Einheit | VLK-1250 | VLK-1600 |
Max. Schwingendurchmesser | mm | Φ1300 | Φ1650 |
Max. Schneidendurchmesser | mm | Φ1250 | Φ1600 |
Max. Schneidhöhe | mm | 1000 | 1000 |
Max. Gewicht des Werkstücks | Weigerung | 5000 | 8000 |
Drehzahl der Spindel | Umdrehungen pro Minute | 500 | 315 |
Größe des Arbeitstisches | mm | Φ1100 | Φ1400 |
Motorleistung | kW | 25/30 | 30/37 |
Fahrt auf der X-Achse | mm | -20 bis 785 | -20 bis 995 |
Fahrt auf der Z-Achse | mm | 650 | 800 |
Strahlweite | mm | 650 | 650 |
Anzahl der Werkzeuge | - | 4 | 4 |
Größe der Werkzeughalte | mm | 16/32/40 | 16/32/40 |
CNC-System | - | FANUC 0i-mate TD | FANUC 0i-mate TD |
Gesamtleistung | kW | 45 | 60 |
Bodenfläche | mm | 4000x3100 | 4350x4000 |
Maschinenhöhe | mm | 4100 | 4500 |
Maschinengewicht | Weigerung | 12000 | 16.5 |
Standardkonfiguration
* Standardkonfiguration
* Vollverschlossener Schutzschutz
* Elektrische Schranke mit Klimaanlage
* Ölkühler
* Splitterförderer und Schrottwagen
* Vierstations-Elektrowerkzeugturm
* Ausgleichsblöcke
* Dreifarbiges Warnlicht
* Automatisches Schmiersystem
* Arbeitslicht
* Hydraulisches System
* Kühlmittelsystem
* Vollverschlossener Schutzschutz
* Elektrische Schranke mit Klimaanlage
* Ölkühler
* Splitterförderer und Schrottwagen
* Vierstations-Elektrowerkzeugturm
* Ausgleichsblöcke
* Dreifarbiges Warnlicht
* Automatisches Schmiersystem
* Arbeitslicht
* Hydraulisches System
* Kühlmittelsystem
Detaillierte Bilder

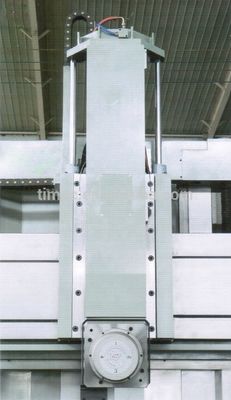

Vertikaler Werkzeugpfosten
*Durch die Annahme der Struktur des doppelten Gleichgewichtszylinders und des Motors an der mittleren Stelle wird die Hebestabilität des Ramns gewährleistet und die Genauigkeit der Bearbeitung des Werkstücks gewährleistet.X/Z-Achse übernehmen die zwanghafte Schmierung, kann das Schmiersystem nach dem Starten der Maschine rechtzeitig schmieren.

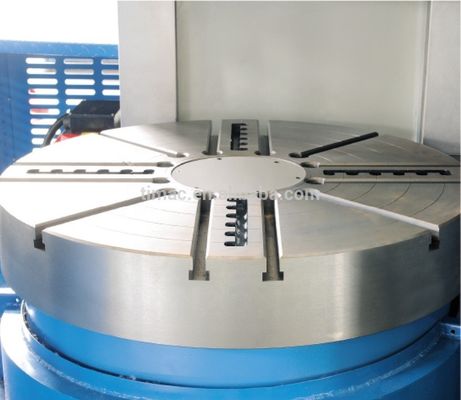

Arbeitsplattenantrieb
* Durch Verwendung eines Zweigangmotors mit niedrigem und hohem Drehzahl, durch Übertragung einer geraden, schmalen V-Gürtel-Antriebs-Arbeitsdrehung, um den Arbeitstisch mit hoher Geschwindigkeit zu machen.
Schraube zum Heben
* Unter Verwendung einer doppelten Aufzugsstruktur schraubt der Wechselstrommotor an beiden Seiten der Säule durch das Getriebe, verglichen mit dem Aufzugsmechanismus der alten CNC-Vertikaldrehmaschine.Horizontale Genauigkeit des Querstrahls ist stabiler.

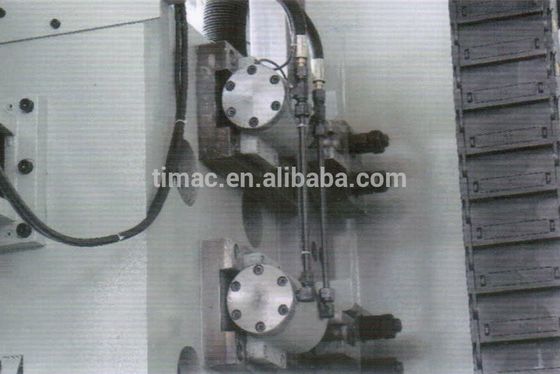

Positionierungsklemmen
* Die Maschine verfügt über vier Klemmpunkte auf der Rückseite des Balkens; Klemmmechanismus und Balkenhebermotor verzahnen sich; Vier gleichmäßig verteilte Klemmpunkte und Gleichgewicht der Klemmkraft;zur Sicherstellung der fest befestigten Beamspange auf der Säule, wenn das Heben des Beams aufhört.
Futtermittel-Einheit
* Die horizontale Zufuhr ((X-Achse) und die vertikale Zufuhr ((Z-Achse) werden durch einen Wechselstrom-Servomotor durch die Kugelschraube angetrieben, die den Getrieberreduktor antreibt.der Reduktor und die Schraube durch die flexible Kupplungsverbindung, hoher Übertragungswirksamkeit, geringer Übertragungsfehler, hohe Übertragungspräzision.
Elektrische Werkzeugstation
* Hohe Positionierungsgenauigkeit, große Klemmkraft, große Ladekapazität, stabil und zuverlässig.
* Der einzigartige Halter für den Taubenhahn, genauere Positionierung, größere Klemmkraft.
* Der einzigartige Halter für den Taubenhahn, genauere Positionierung, größere Klemmkraft.
Kundenfeedback
Unsere Dienstleistungen
1- Kostenpreis für Ersatzteile, die nach Ablauf der Garantiezeit erhältlich sind.Schnelle Reaktion und Antwort auf technische Fragen zu jeder Zeit während der gesamten Lebensdauer der Maschine3. Übersee nach Service-Zentrum in einigen Regionen verfügbar. 4. Ingenieur im Ausland Service auf Anforderung des Kunden verfügbar ((relative Kosten durch den Kunden geboren).
Unternehmensprofil
Fabrikanzeige:
Profil der Fabrik:
Unsere Fabrik wurde 2014 gegründet. Es hat professionelle Techniker, ein Forschungs- und Entwicklungsteam, produziert und verkauft CNC-Ausrüstung und bietet professionelle kundenspezifische Dienstleistungen.Unsere Produkte werden weit verbreitet in der Formenverarbeitung verwendet, 3C-Produkte, landwirtschaftliche Maschinen, Erdölmaschinen, Autoteileverarbeitung, Luft- und Raumfahrtindustrie usw., die mehr als 60 Länder und Regionen im In- und Ausland verkaufen.
Text Einleitung:
Firmenprofil:
Timeway Machine Tool Co., Ltd. ist ein professionelles Werkzeugmaschinenherstellungsunternehmen, die wichtigsten Produkte sind Drehmaschine, Fräsmaschine, Schleifmaschine usw.,und entsprechend den Bedürfnissen der Kunden können wir auch verschiedene Spezialmaschinen entwerfen und fertigen, um im Bereich der Werkzeugmaschinen Dienstleistungen im Bereich der technologischen Modernisierung und Umwandlung zu erbringen.
Besucher:
Bisher haben wir viele Kunden aus dem Ausland erhalten, und sie sind alle sehr zufrieden mit unserer Firma und Produkte
Häufig gestellte Fragen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität mit wettbewerbsfähigem Preis; 2. Professionelles F&E-Team und 25 Jahre Exporterfahrung; 3. Exportiert in mehr als 60 Länder; 4. CE, ISO-Zertifikate; 5.24 Stunden Online-Dienst (Skype), WhatsApp, Wechat, Trademanager); 6. 12 Monate Qualitätsgarantie; 7. Übersee-Ingenieure zur Verfügung für die Problemlösung;F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.F: Was ist die MOQ?A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)F: Was ist mit den Zahlungsbedingungen?A: (1) T/T mit 30% Vorauszahlung und 70% Balancezahlung vor Versand; (2) Unwiderrufliche LC bei Ankunft; (3) Western Union, MoneyGram usw.F: Wie wäre es mit der Garantie?A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
