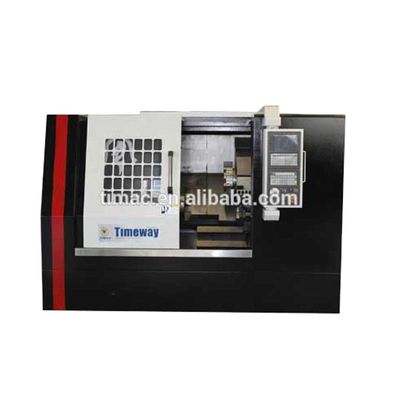

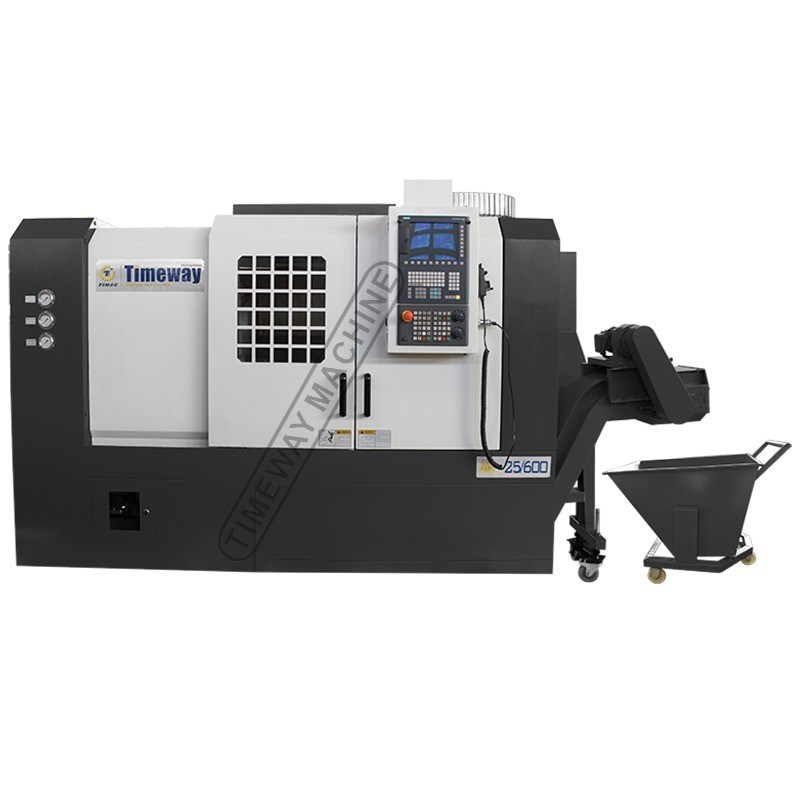

Erschwingliche 500mm Schrägbett CNC Drehmaschine mit 210mm X-Achse Reisen Wirtschaftliche Wahl
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | Timac |
| Modellnummer: | AKJ-25 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $40,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (verdampft) |
| Versorgungsmaterial-Fähigkeit: | 50 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 600 |
|---|---|---|---|
| Struktur: | Schrägen-Bett-Drehbank | Bearbeitungsfähigkeit: | Mittelschwere |
| Breite des Betts (mm): | 500 MM | Leistung des Spindelmotors ((kW): | 15 |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 210 Millimeter | Fahrt (Z-Achse): | 550 mm |
| Positionierungsgenauigkeit (mm): | ±0,002 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.003 |
| Abmessungen (L*W*H): | 2270x1470x1650 mm | Spannung: | Nach Bedarf |
| CNC-Steuerungssystem: | FANUC | Werkzeugposten: | 8 |
| Gewicht (Kg): | 3700 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Energieeinsparung | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Maschinentyp: | Maschinen für die Maschinenherstellung | Spitzenhöhe: | 500 mm |
| Spindelgeschwindigkeit: | 2500 Dreh/min | Max. Drehen Sie ab.: | 270mm |
| Max. Bar Capacity: | 51 mm | Max. Drehlänge: | 530mm |
| Abstand zwischen Mitten: | 600 mm | Reisen auf der X-Achse: | 210mm |
| Z-Achsenfahrt: | 550 mm | Warrany: | 1 Jahr |
| Die Situation: | Neues | Anwendbare Branchen: | Restaurants, Privatkunden, Einzelhandel und Bekleidungsgeschäfte |
| Standort des Ausstellungsraums: | Kanada, USA, Italien, Deutschland, Mexiko, Spanien, Südafrika, Australien | Art der Vermarktung: | Gewöhnliche Ware |
| Kernkomponenten: | Motor, Triebwerk | Max. Drehlänge (mm): | 530 |
| Jahr: | 2022 | Max. Drehzahl der Spindel (rpm): | 2500 r.p.m |
| Spindelbohrung ((mm): | 62 | Hafen: | Hafen von Tianjin |
Produkt-Beschreibung
Vollfunktionale CNC-Drehmaschine
Eigenschaften:
1- Das ist...Wirtschaftliche Vollfunktions-CNC-Drehmaschineist ein CNC-Maschinenwerkzeug mit halbgeschlossenem Kreislauf, das für die Drehung verschiedener komplexer Wellen geeignet ist,
Werkstücke mit Hülse und mit Scheibenform, zum Beispiel für das Drehen von inneren und äußeren zylindrischen, konischen und anderen Umkreisungen
Oberfläche sowie verschiedene metrische, zollgroße, modulare und diametrische Schrägfäden;
2. sie können auch für Ölgräben und Schlüsselanlagen verwendet werden, die sich an den Enden befinden, Gräben und Schrägungen usw.;
3Die einzigartige Konstruktion, die unter Verwendung von FEA-Techniken entwickelt wurde, um maximale Steifheit unter den schwersten Schneidbedingungen zu gewährleisten;
4Die Bearbeitungsgenauigkeit beträgt etwa IT5 bis IT6 und die Oberflächenrauheit beträgt etwa Ra0,4um für das Schneiden von Nichteisenmetallen und
Ra0,8um für Eisenmetalle;
5Es ist besonders geeignet für die Bearbeitung von hochpräzisen Werkstücken und auch weit verbreitet für die Bearbeitung von Teilen in Chargen.
in den Bereichen Automobil, Motorrad, Eisenbahn, Luftfahrt, Haushaltsgeräte, Lager, Hardware usw.
Parameter:
| Spezifikation | Einheit | AKJ-25 | |
| Kapazitäten | Schwing übers Bett. | mm | 500 |
|
| Max, ich drehe ab. | mm | 370 |
|
| Max. Drehen Sie ab. | mm | 270 |
|
| Max. Drehlänge | mm | 530 |
|
| Abstand zwischen den Zentren | mm | 600 |
|
| Max. Bar-Fähigkeit | mm | 51 |
| Reisen und Futtermittel | Fahrt auf der X-Achse | mm | 210 |
|
| mit einer Leistung von mehr als 1000 W | kW | 1.2 |
|
| Drehmoment des X-Achsen-Servomotors | Nm | 7 |
|
| Z-Achsenfahrt | mm | 550 |
|
| Z-Achsen-Servomotor | kW | 1.4 |
|
| Drehmoment des Z-Achsen-Servomotors | Nm | 11 |
|
| Schnelle Durchfahrt (X- undZ- Achse) | m/min | 12/16 |
| Spindel | Drehzahl der Spindel | Umdrehungen pro Minute | 2500 |
|
| Spindelnase |
| A2 bis 6 |
|
| Größe des Schlägers | Zoll | 8" |
|
| Spindelbol (dia) | mm | 62 |
|
| Hauptspindelmotor | kW | 15 |
| Turm | Anzahl der Stationen |
| 8 |
|
| Größe der Werkzeugstäbe | mm | 25 × 25 |
|
| Ein langweiliger Bar-Schläger-Tag. | mm | 40 |
| Hinterhalt | Max. Reisen | mm | 380 |
|
| Schlag ihn ab. | mm | 85 |
|
| Flügelreisen | mm | 100 |
|
| Schrägsteckloch |
| MT-5 |
| Andere | Maschinengewicht | Weigerung | 3700 |
|
| Maschinenhöhe | mm | 1810 |
|
| Bodenfläche (L × W) | mm | 2555 × 1490 |
*** Standardzubehör:

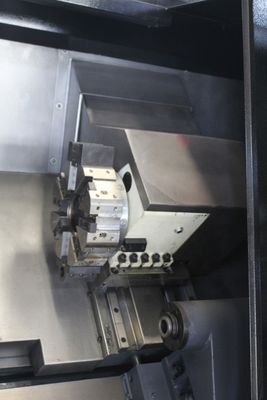

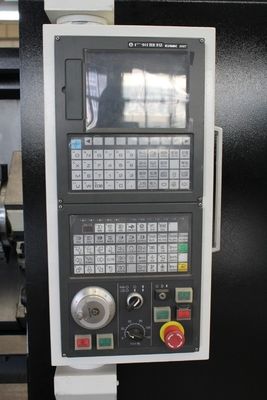

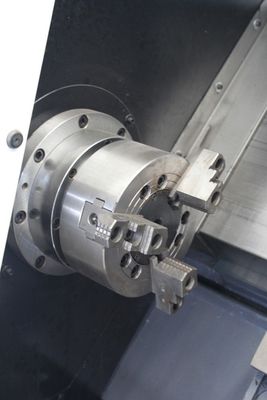

FANUC 0i TD-Steuerung; FANUC-Servomotor, FANUC-Servomotor für beide Achsen X, Z;8- Ich weiß.hHydraulikFestkörperIch bin Chuck.; 8 Stationen hHydraulikWerkzeugturm; Hydraulisches Heck; Automatisches Schmiergerät; Kühlsystem; Allgemeines Werkzeug; Automatischer Splitterförderer; BetriebsmanuaIch...(Englische Ausgabe).
* AKJ-15, AKJ-25-Serie Wirtschaftlicher Typ Schrägbett CNC-Drehmaschine
* AK-15B-Reihe Schrägbett CNC Drehmaschine
* AK-25 Serie Schrägbett CNC Drehmaschine
* AK-15M, AK-25M Serien CNC Drehzentrum (mit C-Achse)
* AK-25DS-Serie Doppelspindel CNC-Drehmaschine
