Detailinformationen |
|||
| Schleifdurchmesser (Außen) (mm): | 800 | Schleiflänge ((mm): | 4000 |
|---|---|---|---|
| Max. Länge des Werkstücks (mm): | 4000 | Max. Weight des Werkstückes (Kilogramm): | 3000 |
| Mittelhöhe (Millimeter): | 500 | Rad-Größe (Millimeter): | 900 |
| Geschwindigkeit des Rades (umdreh/min): | 3500 | Rundheit ((mm): | 3 |
| Zylinderform (mm): | 3 | Oberflächenrauigkeit (μm): | 0.32 |
| Jahr: | 2022 | Spannung: | 220 V/380 V |
| Abmessungen (L*W*H): | 1100x240x230 mm | Gewicht (Kg): | 2300 |
| Leistung (kW): | 22 | Wichtige Verkaufspunkte: | Hohe Produktivität |
| Gewährleistung: | 1 Jahr | Standort des Ausstellungsraums: | Mexiko, Marokko, Russland |
| Anwendbare Branchen: | Energie und Bergbau, Bauarbeiten | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Motor, Lager, Getriebe |
| Die Situation: | Neues | CNC oder nicht: | Normal |
| Abstand zwischen Mitten: | Einheitliche Prüfungen | Mittelhöhe: | 500 mm |
| Dia. Boden (O.D.): | 50-800mm | Schleiflänge (O.D.): | Einheitliche Prüfungen |
| Ladekapazität: | 3000 kg | Verjüngung der Arbeitskopfspindel: | Metrische 80 |
| Workhead-Spindelgeschwindigkeit: | 5 bis 50 Rpm (Schrittlos) | ||
Produkt-Beschreibung
Beschreibung des Produkts

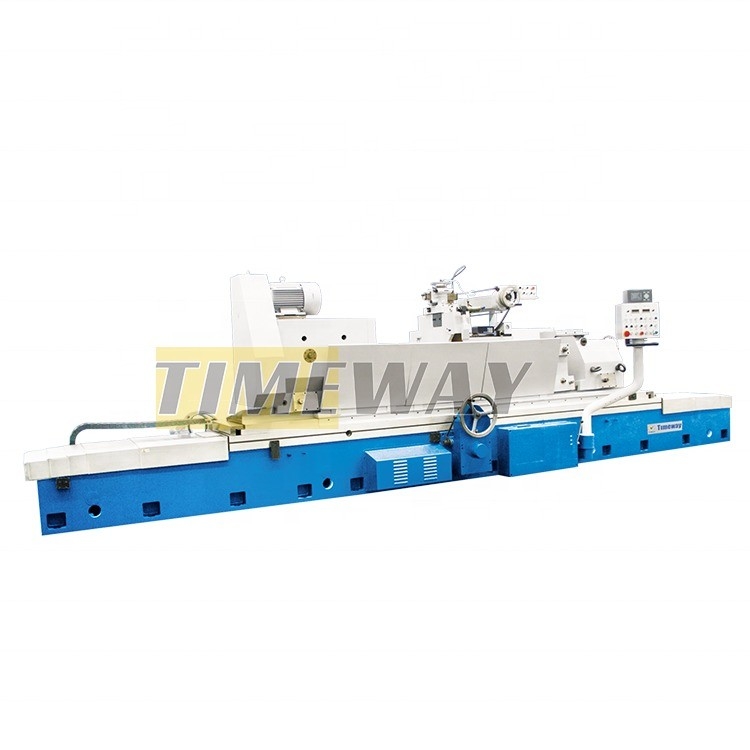

Zylindrische Schleifmaschine G-800
* Der G-800-Zylinderschleifmaschine eignet sich zum Schleifen der Außenfläche des Zylinders und des Spindels;

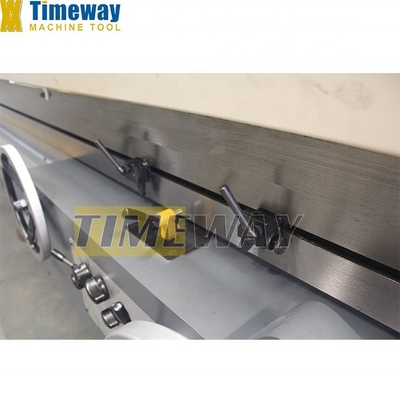

* Die Längsbewegung des Arbeitstisches wird hydraulisch oder mit einem Handrad angetrieben.
* Die Querschnittszufuhr des Radkopfes wird hydraulisch angetrieben, wodurch automatische regelmäßige und schnelle Zufuhr realisiert wird.
* Der Arbeitstisch und das Radkopfleitwerk sind hydrostatisch geschmiert, die Bewegung ist bei geringen Drehzahlen reibungslos.
* Die Spindel wird durch hydrostatische und hydrodynamische Lager mit hoher Steifigkeit getragen, wodurch die Spindel eine hohe Drehgenauigkeit und perfekte Steifigkeit aufweist.
* Der Arbeitskopf verwendet einen Wechselrichtermotor zur schrittlosen Drehzahlregelung.

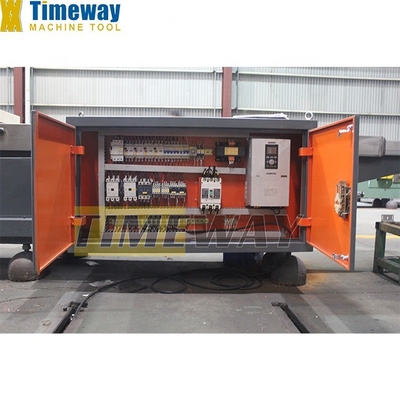

* Die Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische und die hydrostatische Ölpumpe werden durch separate Motoren angetrieben.
* Jedes bewegliche Teil der Maschine verfügt über eine elektrische, hydraulische und mechanische Verriegelungsstruktur.Alle Steuerhebel sind zentralisiert in Panel machen Betrieb einfach.
* Der Radverlager kann auf der Arbeitsplatte oder auf dem Heckstock montiert werden.
* Die Längsbewegung des Arbeitstisches wird hydraulisch oder mit einem Handrad angetrieben.
* Die Querschnittszufuhr des Radkopfes wird hydraulisch angetrieben, wodurch automatische regelmäßige und schnelle Zufuhr realisiert wird.
* Der Arbeitstisch und das Radkopfleitwerk sind hydrostatisch geschmiert, die Bewegung ist bei geringen Drehzahlen reibungslos.
* Die Spindel wird durch hydrostatische und hydrodynamische Lager mit hoher Steifigkeit getragen, wodurch die Spindel eine hohe Drehgenauigkeit und perfekte Steifigkeit aufweist.
* Der Arbeitskopf verwendet einen Wechselrichtermotor zur schrittlosen Drehzahlregelung.
* Die Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische und die hydrostatische Ölpumpe werden durch separate Motoren angetrieben.
* Jedes bewegliche Teil der Maschine verfügt über eine elektrische, hydraulische und mechanische Verriegelungsstruktur.Alle Steuerhebel sind zentralisiert in Panel machen Betrieb einfach.
* Der Radverlager kann auf der Arbeitsplatte oder auf dem Heckstock montiert werden.
Spezifikation
Spezifikation | Einheit | G-800 |
Abstand zwischen den Zentren | mm | 3000/4000/5000 |
Mittelhöhe | mm | 500 |
Dia. Boden (O.D.) | mm | 50 bis 800 |
Dia. Boden (Id) | mm | - |
Schleiflänge (O.D.) | mm | 3000/4000/5000 |
Schleiflänge (I.D.) | mm | - |
Ladekapazität | Weigerung | 3000 |
Drehwinkel des Arbeitskopfes | - Nein. | - |
Verjüngung der Arbeitskopfspindel | - | Metrische 80 |
Drehzahl der Arbeitskopfspindel | Umdrehungen pro Minute | 5 bis 50 (Schrittlos) |
Einleitung des Handrads pro Drehzahl (raue/feine) | mm/Umsatz | 4/0.5 |
Einleitung des Radkopfes des Handrads pro Gramm (raue/feine) | mm/g | 0.02/0.0025 |
Größe des äußeren Schleifrads | mm | 900x75x305 |
Max. Peripheriegeschwindigkeit des Schleifrads | m/s | 35 |
Drehzahl der Spindel für die innere Schleifmaschine | Umdrehungen pro Minute | - |
Größe des inneren Schleifrads | mm | - |
Tischzufuhr des Handrads pro Drehzahl | mm | 5 |
Tischdrehwinkel (CW) | - Nein. | 1°/1°/1° |
Tischdrehwinkel (CCW) | - Nein. | 3°/2°/1,5° |
Längsschaltgeschwindigkeit der Tabelle | m/min | 0.1-2.5 |
Schwanzfederfeder | - | Metrische 80 |
Schwanzfederfeder | mm | 70 |
Außenschleifmotorleistung | kW | 22 |
Leistung des inneren Schleifmotors | kW | - |
Motorleistung des Arbeitskopfes | kW | 15 |
Bruttogewicht | Tonnen | 30/36/41 |
Verpackungsgröße (LxWxH) | cm | 890/1100/1500 x 260 x 230 |
Zubehör
Standardzubehör:
· Messung der Brückenplatte
· Offene Ruhe
· Radflansche
· Radenträger
· Ausbalancierungsschiene
· Schleifrad
· Kühlmittelbehälter
· Zentrum ausgelöst
· Fahrhund
· Radschleifer (ohne Diamant-Stift)
· Arbeitsleuchte
· Ausgleichskeil
· Innere Schleifanlage (UG)
· 3-Kiefer-Schlagzeug (UG)
· Verlängerungswelle (UG)
· Innere Schleifmaschine (UG)
· Vollständiges Werkzeug
· Betriebsanleitung (englische Ausgabe)
· Offene Ruhe
· Radflansche
· Radenträger
· Ausbalancierungsschiene
· Schleifrad
· Kühlmittelbehälter
· Zentrum ausgelöst
· Fahrhund
· Radschleifer (ohne Diamant-Stift)
· Arbeitsleuchte
· Ausgleichskeil
· Innere Schleifanlage (UG)
· 3-Kiefer-Schlagzeug (UG)
· Verlängerungswelle (UG)
· Innere Schleifmaschine (UG)
· Vollständiges Werkzeug
· Betriebsanleitung (englische Ausgabe)
Zusatzzubehör:
· Ausgleichsstand
· Radius-Raderdresser
· Nahe, stetige Ruhe
· Digitale Ablesung
· Papierfilter
· Magnetische Trennmaschine
· Zentralschleifbefestigung
· Endradschleifer
· Radius-Raderdresser
· Nahe, stetige Ruhe
· Digitale Ablesung
· Papierfilter
· Magnetische Trennmaschine
· Zentralschleifbefestigung
· Endradschleifer
