Das einteilige Bett besteht aus hochwertigem Gusseisen, die Schienenoberfläche ist gehärtet und präzise geschliffen, hohe Stabilität und hohe Steifigkeit.Die gut gestaltete Struktur sorgt für eine ausgezeichnete Verarbeitungsfähigkeit.
Die Basistabelle ist mit TF-Material geschliffen und manuell mit hoher Präzision geschraubt; der Radkopf ist mit V-Flachschienen mit Liner-Roller, hoher Präzision und geringer Reibung.
|
Detailinformationen |
|||
| Schleifdurchmesser (Außen) (mm): | 200 | Schleifdurchmesser (innere) (mm): | 0 |
|---|---|---|---|
| Schleiflänge ((mm): | 500 | Max. Länge des Werkstücks (mm): | 750 |
| Max. Weight des Werkstückes (Kilogramm): | 100 | Mittelhöhe (Millimeter): | 135 |
| Rad-Größe (Millimeter): | 500*50*203 | Geschwindigkeit des Rades (umdreh/min): | 1335 |
| Oberflächenrauigkeit (μm): | 0 | Abmessungen (L*W*H): | 235*203*205mm |
| Gewicht (Kg): | 3000 | Leistung (kW): | 5.5 |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Gewährleistung: | 1 Jahr |
| Standort des Ausstellungsraums: | Russland, Kanada, Türkei, Kolumbien, Kasachstan, Tadschikistan, Brasilien | Anwendbare Branchen: | Produktionsbetriebe, Lebensmittel- und Getränkewerkstätten, Baustoffwerkstätten, Druckereien |
| Art der Vermarktung: | Neues Produkt 2023 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Motor, Lager, Getriebe, Motor, Getriebe | Die Situation: | Neues |
| CNC oder nicht: | Normal | Produktbezeichnung: | Maschine zur universellen zylindrischen Schleiferei |
| Maschinentyp: | Zylindrische Gittermaschine | Modell: | G-200 |
| Farbe: | Kundengebundenes optionales | Nach Garantie-Service: | 1 Jahr |
| Maximale Bodenlänge (O.D.): | 500/750 mm | Verpackungsgröße: | 235/275*203*205mm |
| Motorleistung des Arbeitskopfes: | 1.1 kW | Ladekapazität: | 100 kg |
| Motor: | 5.5 kW | ||
Produkt-Beschreibung
Beschreibung der Produkte

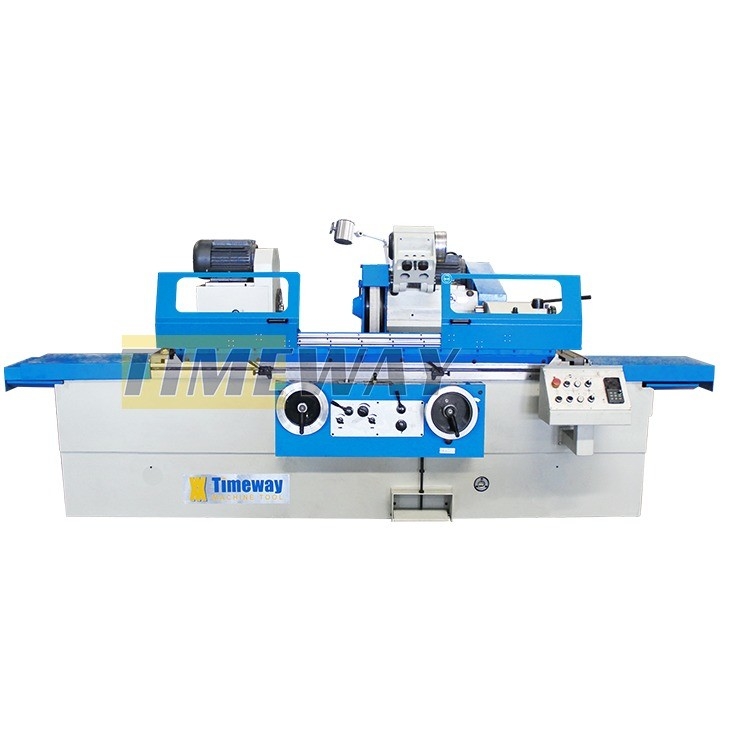

Außen-innere Hochuniverselle Zylinderschleifmaschine
*Der zylindrische Schleifmaschine der G-Serie eignet sich zum Schleifen von äußeren zylindrischen und konischen Oberflächen.Der universelle zylindrische Schleifmaschine der UG-Serie eignet sich zum Schleifen von äußeren und inneren zylindrischen und konischen Oberflächen.
*Bei der UG-Reihe kann der Arbeitskopf in jede Position innerhalb seiner Uhrzeigersrichtung um 90° gedreht werden, so daß er zum Schleifen geeignet ist.innerer oderäußere konische Oberfläche.
* Bei der Zylinderschleifmaschine der UG-Serie ist eine innere Schleifvorrichtung vorhanden, wobei die innere Schleifspindel durch ein präzises Rolllager getragen wird.
* Die Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische und die hydrostatische Ölpumpe werden durch separate Motoren angetrieben.
* Jedes bewegliche Teil der Maschine verfügt über eine elektrische, hydraulische und mechanische Verriegelungsstruktur.Alle Steuerhebel sind zentralisiert in Panel machen Betrieb einfach.
* Der Radschleifer kann auf dem Heckstock montiert werden.
* Die Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische und die hydrostatische Ölpumpe werden durch separate Motoren angetrieben.
* Jedes bewegliche Teil der Maschine verfügt über eine elektrische, hydraulische und mechanische Verriegelungsstruktur.Alle Steuerhebel sind zentralisiert in Panel machen Betrieb einfach.
* Der Radschleifer kann auf dem Heckstock montiert werden.
Spezifikation
Spezifikation | Einheit | G-200 | UG-200 |
Abstand zwischen den Zentren | mm | 500/750 | 500/750 |
Mittelhöhe | mm | 135 | 135 |
Dia. Boden (O.D.) | mm | 5 bis 200 | 5 bis 200 |
Dia. Boden (Id) | mm | - | 25 bis 100 |
Schleiflänge (O.D.) | mm | 500/750 | 500/750 |
Schleiflänge (I.D.) | mm | - | 125 |
Ladekapazität | Weigerung | 100 | 100 |
Drehwinkel des Arbeitskopfes | - Nein. | - | +90° |
Verjüngung der Arbeitskopfspindel | - | MT4 | MT4 |
Drehzahl der Arbeitskopfspindel | Umdrehungen pro Minute | 25-380 (Schrittlos) | 25-380 (Schrittlos) |
Drehzahl der Radkopfspindel | Umdrehungen pro Minute | 1335 | 1670 |
Geschwindiges Antriebsverhalten des Radkopfes | mm | 50 | 50 |
Kreuzfahrt mit dem Radkopf | mm | 205 | 205 |
Drehwinkel des Radkopfes | - Nein. | - | ±10° |
Einleitung des Handrads pro Drehzahl (raue/feine) | mm | Zwei auf null.5 | Zwei auf null.5 |
Einleitung des Radkopfes des Handrads pro Gramm (raue/feine) | mm | 0.01/0.0025 | 0.01/0.0025 |
Größe des äußeren Schleifrads | mm | 500x50x203 | 400x50x203 |
Max. Peripheriegeschwindigkeit des Schleifrads | m/s | 35 | 35 |
Drehzahl der Spindel für die innere Schleifmaschine | Umdrehungen pro Minute | - | 10000/15000 |
Größe des inneren Schleifrads | mm | - | Max: 50x25x13, Min: 17x20x6 |
Tischzufuhr des Handrads pro Drehzahl | mm | 6 | 6 |
Tischdrehwinkel (CW) | - Nein. | 3° | 3° |
Tischdrehwinkel (CCW) | - Nein. | 9° /8° | 9° /8° |
Längsschaltgeschwindigkeit der Tabelle | m/min | 0.1-4 | 0.1-4 |
Schwanzfederfeder | - | MT4 | MT4 |
Schwanzfederfeder | mm | 30 | 30 |
Außenschleifmotorleistung | kW | 5.5 | 4 |
Leistung des inneren Schleifmotors | kW | - | 1.1 |
Motorleistung des Arbeitskopfes | kW | 1.1 | 1.1 |
Bruttogewicht | Weigerung | 3000/3100 | 3000/3200 |
Verpackungsgröße (LxWxH) | cm | 235/275x203x205 | 235/275x203x205 |
Zubehör
·Messplatte für die Brücke · Offene Ruhe · Radflansche · Radenträger · Ausbalancierungsschiene · Schleifrad · Kühlmittelbehälter · Zentrum ausgelöst · Fahrhund · Radschleifer (ohne Diamant-Stift) · Arbeitsleuchte · Ausgleichskeil · Innere Schleifanlage (UG) · 3-Kiefer-Schlagzeug (UG) · Verlängerungswelle (UG) · Innere Schleifmaschine (UG) · Vollständiges Werkzeug · Betriebsanleitung (englische Ausgabe) | · Ausgleichsstand · Radius-Raderdresser · Nahe, stetige Ruhe · Digitale Ablesung · Papierfilter · Magnetische Trennmaschine · Zentralschleifbefestigung · Endradschleifer |
Detaillierte Bilder

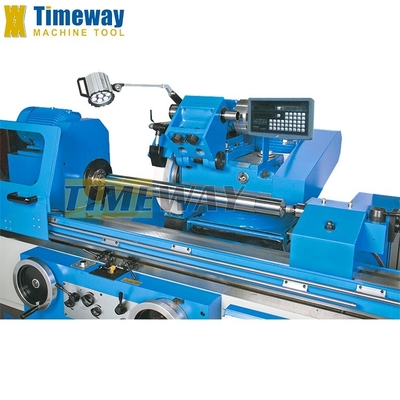

Außenschleifen für Drehteile

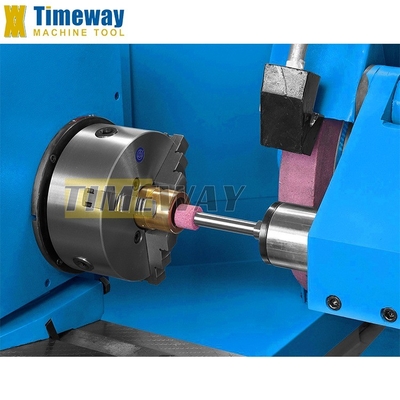

Kommt komplett mit abnehmbarem internem Schleifgerät.

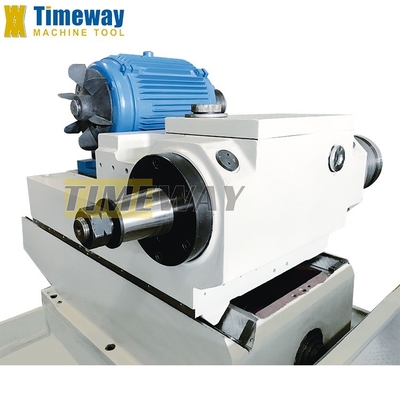

Die Radkopfspindel wird durch ein Bimetall-Rüstlager unterstützt, wodurch die Spindel eine hohe Steifigkeit und Stabilität aufweist, eine schwere, ausgezeichnete Oberfläche gewährleistet.
Der Schleifkopf kann um 180° gedreht werden, um von innen nach außen zu schleifen.

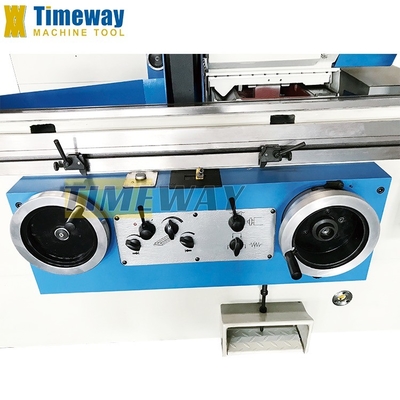

Das zentrale Betreiberpanel und die angemessen verteilte Aktion
Die Handgriffe sind sehr klar und benutzerfreundlich.
Freundschaftlich an der Vorderseite der Maschine.
Die Handgriffe sind sehr klar und benutzerfreundlich.
Freundschaftlich an der Vorderseite der Maschine.
Unsere Dienstleistungen
1- Kostenpreis für Ersatzteile, die nach Ablauf der Garantiezeit erhältlich sind.Schnelle Reaktion und Antwort auf technische Fragen zu jeder Zeit während der gesamten Lebensdauer der Maschine3. Übersee nach Service-Zentrum in einigen Regionen verfügbar. 4. Ingenieur im Ausland Service auf Anforderung des Kunden verfügbar ((relative Kosten durch den Kunden geboren).
Einführung in das Unternehmen
Fabrikanzeige:
Profil der Fabrik:
Unsere Fabrik wurde 2014 gegründet. Es hat professionelle Techniker, ein Forschungs- und Entwicklungsteam, produziert und verkauft CNC-Ausrüstung und bietet professionelle kundenspezifische Dienstleistungen.Unsere Produkte werden weit verbreitet in der Formenverarbeitung verwendet, 3C-Produkte, landwirtschaftliche Maschinen, Erdölmaschinen, Autoteileverarbeitung, Luft- und Raumfahrtindustrie usw., die mehr als 60 Länder und Regionen im In- und Ausland verkaufen.
Text Einleitung:
Firmenprofil:
Timeway Machine Tool Co., Ltd. ist ein professionelles Werkzeugmaschinenherstellungsunternehmen, die wichtigsten Produkte sind Drehmaschine, Fräsmaschine, Schleifmaschine usw.,und entsprechend den Bedürfnissen der Kunden können wir auch verschiedene Spezialmaschinen entwerfen und fertigen, um im Bereich der Werkzeugmaschinen Dienstleistungen im Bereich der technologischen Modernisierung und Umwandlung zu erbringen.
Besucher:
Bisher haben wir viele Kunden aus dem Ausland erhalten, und sie sind alle sehr zufrieden mit unserer Firma und Produkte
Ausstellungen:
Seit der Gründung des Außenhandelsministeriums haben wir an verschiedenen inländischen und internationalen Ausstellungen wie der Herbst-Kantonmesse, der Pekinger Ausstellung,Ausstellung in Shanghai, Moskau, Äthiopien und Russland und haben langfristige freundschaftliche Kooperationsbeziehungen mit Ausstellungskunden aufrechterhalten.
Häufig gestellte Fragen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität mit wettbewerbsfähigem Preis; 2. Professionelles F&E-Team und 25 Jahre Exporterfahrung; 3. Exportiert in mehr als 60 Länder; 4. CE, ISO-Zertifikate; 5.24 Stunden Online-Dienst (Skype), WhatsApp, Wechat, Trademanager); 6. 12 Monate Qualitätsgarantie; 7. Übersee-Ingenieure zur Verfügung für die Problemlösung;F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.F: Was ist die MOQ?A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)F: Was ist mit den Zahlungsbedingungen?A: (1) T/T mit 30% Vorauszahlung und 70% Balancezahlung vor Versand; (2) Unwiderrufliche LC bei Ankunft; (3) Western Union, MoneyGram usw.F: Wie wäre es mit der Garantie?A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
