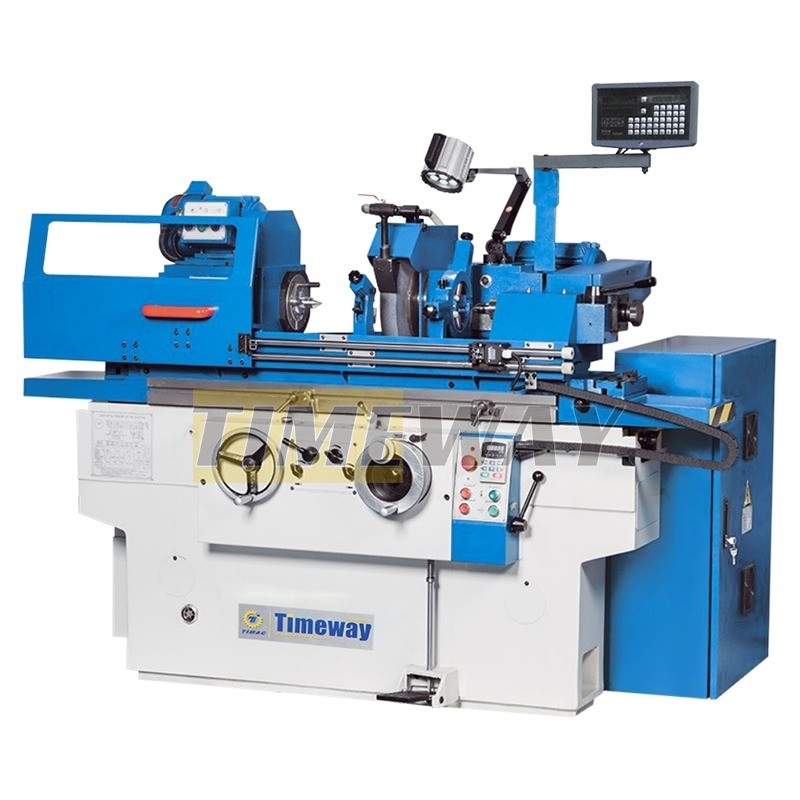

* Die zylindrische Schleifmaschine G-200H und UG-200H eignet sich für Außenschleifarbeiten mit bis zu 200 mm Durchmesser.UG-200H kommt komplett mit einer inneren Schleifvorrichtung, um den Anwendungsbereich deutlich zu erhöhenDieses Modell wird häufig im Maschinenbau, in der Werkzeug- und Formenbildung sowie in der Produktion von Kleinserien verwendet.
|
Detailinformationen |
|||
| Schleifdurchmesser (Außen) (mm): | 200 | Schleifdurchmesser (innere) (mm): | 0 |
|---|---|---|---|
| Schleiflänge ((mm): | 500 | Max. Länge des Werkstücks (mm): | 500 |
| Max. Weight des Werkstückes (Kilogramm): | 50 | Mittelhöhe (Millimeter): | 135 |
| Rad-Größe (Millimeter): | 400*50*203 | Oberflächenrauigkeit (μm): | 0.32 |
| Spannung: | 280V | Abmessungen (L*W*H): | 2500*1600*1500 |
| Gewicht (Kg): | 2500 | Leistung (kW): | 5,625 |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Gewährleistung: | 1 Jahr |
| Standort des Ausstellungsraums: | Indien, Indonesien, Mexiko, Australien, Südafrika, Russland, Kanada, Türkei, Ukraine, Brasilien | Anwendbare Branchen: | Herstellungsbetriebe, Bauwerke, Druckereien |
| Art der Vermarktung: | Neues Produkt 2023 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Motor, Lager, Getriebe, Motor, Getriebe, Steuergerät | Die Situation: | Neues |
| CNC oder nicht: | Normal | Produktbezeichnung: | Zylinderschleifmaschine |
| Maschinentyp: | Zylindrische Gittermaschine | Modell: | G-200H |
| Farbe: | Kundengebundenes optionales | Mittelhöhe: | 135 mm |
| Max. Reise: | 650 mm | Nach der Garantie: | 1 Jahr |
| Overal-Größe: | 2500*1600*1500 mm | Maximale Bodenlänge (O.D.): | 8-200mm |
| Drehzahl der Radkopfspindel: | 25 bis 380 Rpm | ||
Produkt-Beschreibung
Beschreibung der Produkte
Eigenschaften:
Spezifikation
Spezifikation | Einheit | G-200H | UG-200H |
Dia. Boden (O.D.) | mm | 8 bis 200 | 8 bis 200 |
Dia. Boden (Id) | mm | - | 13 bis 100 |
Mittelhöhe | mm | 135 | 135 |
Drehzahl der Arbeitskopfspindel | Umdrehungen pro Minute | 25 bis 380 | 25 bis 380 |
Max. Tischbeförderung | mm | 650 (950) | 650 (950) |
Hydraulische Tischwärme | m/min | 0.1 bis 4 | 0.1 bis 4 |
Ladekapazität | Weigerung | 50 | 50 |
Schleiflänge (O.D/I.D) | mm | 500/- (800/-) | 500/125 (800/125) |
Drehwinkel des Tisches | - Nein. | -5~+9° (-3~+7°) | -5~+9° (-3~+7°) |
Max. Peripheriegeschwindigkeit des Schleifrads | m/s | 38 | 38 |
Außenradgröße | mm | Max: Ф400x50xФ203; Min: Ф280x50xФ203 | Max: Ф400x50xФ203; Min: Ф280x50xФ203 |
Drehzahl der Spindel für die innere Schleifmaschine | Umdrehungen pro Minute | - | 16000 |
Arbeitskopf- und Schwanzstockzentrum | - | MT4 | MT4 |
Maschinenmotorleistung | kW | 5.625 | 5.625 |
Rundheit (O.D/I.D.) | Ich weiß nicht. | 1.5 | 1.5/2.5 |
Grobheit (O.D/I.D) | Ich weiß nicht. | Ra0.32 | Ra0,32 oder Ra0.63 |
Einheitlichkeit des Längsschnittes (O.D/I.D) | Ich weiß nicht. | 5 | 5/8 |
Maschinendimensionen (LxWxH) | mm | 2500 (3000) x1600 x1500 | 2500 (3000) x1600 x1500 |
Maschinengewicht | Weigerung | 2500 (3000) | 2500 (3000) |
Zubehör
·Schleifrad, · Schleifradflansche, · Drei Kieferschlag (UG), · Fahrhund, ·Schleifstange für die innere Schleifung (UG), · Schleifradschleifer, · Radbalancierungsschiene, · offene Art der stetigen Ruhe · Toten Zentren, · Frequenzumrichter, · Kühlmittelanlage, · Arbeitsleuchte, · Ausgleichskeil, · Betriebsanleitung (englische Ausgabe). | · Radgleichstand · Radius-Dresser · Zentrale Ruhe des Typs Schließen · Digitale Ablesung · Papierfilter · Magnetische Trennmaschine |
Detaillierte Bilder

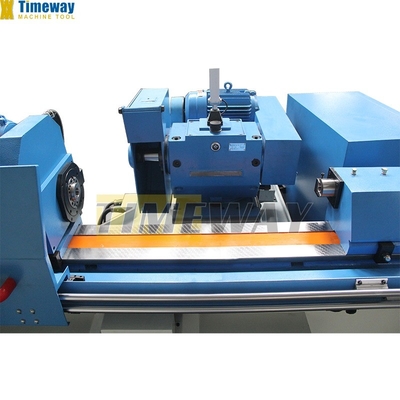

Schleifspindel mit segmentierten hochpräzisen Lagern, einstellbar und wartungsarm.
Die Drehzahl der Arbeitskopfspindel ist unendlich variabel und wird durch einen Frequenzmotor und einen Interver angetrieben, der während des Bearbeitungsprozesses leicht angepasst und optimiert werden kann.
Die Drehzahl der Arbeitskopfspindel ist unendlich variabel und wird durch einen Frequenzmotor und einen Interver angetrieben, der während des Bearbeitungsprozesses leicht angepasst und optimiert werden kann.

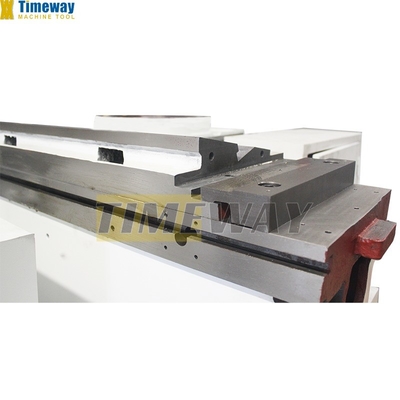

Der Tisch kann einen bestimmten Winkel für das Schleifen eines konischen Zylinders drehen.
Der Standardschwanz kann entweder manuell mit dem Griff oder hydraulisch mit dem Fußpedal gesteuert werden, manchmal kann das Handrad am Ende des Schwanzstocks eine verstellbare Klemmkraft aufweisen.
Außenschleifen für Drehteile
Der Schleifkopf kann um 180° gedreht werden, um von innen nach außen zu schleifen.
Das zentrale Betreiberpanel und die angemessen verteilte Aktion
Die Handgriffe sind sehr klar und benutzerfreundlich.
Freundschaftlich an der Vorderseite der Maschine.
Die Handgriffe sind sehr klar und benutzerfreundlich.
Freundschaftlich an der Vorderseite der Maschine.
Verpackung und Versand
Diese Bilder sind unsere Verpackungsdiagramme für Ihre Referenz. Um die Unversehrtheit der Waren zu gewährleisten, die Sie erhalten, verpacken wir sie dicht und in Holzkisten.
Firmenvideo
Unsere Dienstleistungen
1- Kostenpreis für Ersatzteile, die nach Ablauf der Garantiezeit erhältlich sind.Schnelle Reaktion und Antwort auf technische Fragen zu jeder Zeit während der gesamten Lebensdauer der Maschine3. Übersee nach Service-Zentrum in einigen Regionen verfügbar. 4. Ingenieur im Ausland Service auf Anforderung des Kunden verfügbar ((relative Kosten durch den Kunden geboren).
Einführung in das Unternehmen

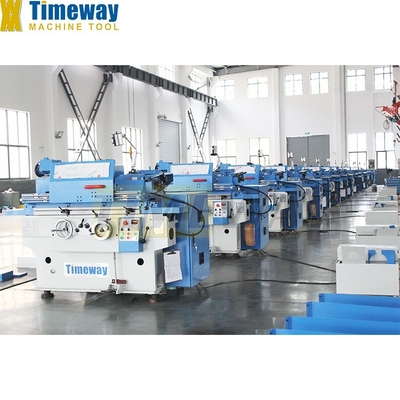

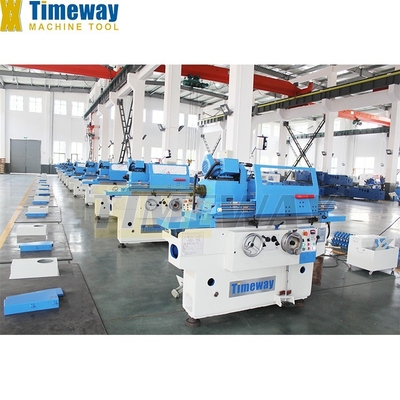

Fabrikanzeige:
