Das einteilige Bett besteht aus hochwertigem Gusseisen, die Schienenoberfläche ist gehärtet und präzise geschliffen, hohe Stabilität und hohe Steifigkeit.Die gut gestaltete Struktur sorgt für eine ausgezeichnete Verarbeitungsfähigkeit.
Die Basistabelle ist mit TF-Material geschliffen und manuell mit hoher Präzision geschraubt; der Radkopf ist mit V-Flachschienen mit Liner-Roller, hoher Präzision und geringer Reibung.
 |

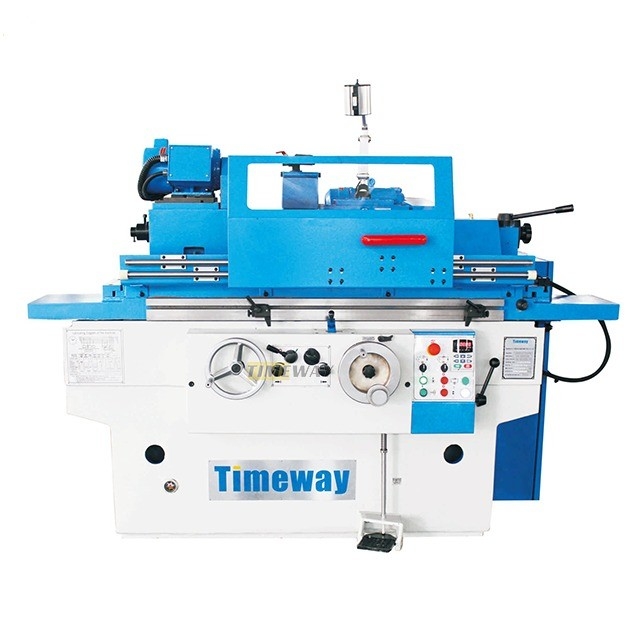

Hochpräzise zylindrische Schleifmaschine aus Edelstahl mit 100 mm Schleifdurchmesser
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | Timeway |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $25,480.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Schleifdurchmesser (Außen) (mm): | 200 | Schleifdurchmesser (innere) (mm): | 100 |
|---|---|---|---|
| Schleiflänge ((mm): | 750 | Max. Länge des Werkstücks (mm): | 500 |
| Max. Weight des Werkstückes (Kilogramm): | 3000 | Rad-Größe (Millimeter): | 50*25*13 |
| Rundheit ((mm): | 3 | Zylinderform (mm): | 3 |
| Oberflächenrauigkeit (μm): | 0,63 | Jahr: | 2023 |
| Abmessungen (L*W*H): | 275x203x205 | Gewicht (Kg): | 3000 |
| Leistung (kW): | 4 | Wichtige Verkaufspunkte: | Hohe Produktivität |
| Gewährleistung: | 1 Jahr | Standort des Ausstellungsraums: | Indien, Indonesien, Rumänien |
| Anwendbare Branchen: | Herstellungsbetriebe, Bekleidungsgeschäfte | Art der Vermarktung: | Neues Produkt 2020 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Motor, Lager, Getriebe, SPS |
| Die Situation: | Neues | CNC oder nicht: | Normal |
| Typ: | Rundschleifmaschine | Produktbezeichnung: | Hydraulische zylindrische Schleifmaschine |
| Dienstleistungen nach dem Verkauf: | Ingenieure | Funktion: | Zylindrisches Schleifen |
| Schlüsselwort: | Schleifen | Anwendung: | Edelstahl |
| Präzision: | Hohe Präzision | Bescheinigung: | Einheitliche Prüfverfahren |
| Maschinentyp: | Zylindrische Gittermaschine | Farbe: | Kundengebundenes optionales |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
*Der zylindrische Schleifmaschine der G-Serie eignet sich zum Schleifen von äußeren zylindrischen und konischen Oberflächen.Der universelle zylindrische Schleifmaschine der UG-Serie eignet sich zum Schleifen von äußeren und inneren zylindrischen und konischen Oberflächen.
*Bei der UG-Reihe kann der Arbeitskopf in jede Position innerhalb seiner Uhrzeigersrichtung um 90° gedreht werden, so daß er zum Schleifen geeignet ist.innerer oderäußere konische Oberfläche.
*Bei der zylindrischen Schleifmaschine der UG-Serie ist eine innere Schleifvorrichtung, eine innere Schleifvorrichtung
Die Spindel wird durch ein präzises Rolllager getragen.
*Die Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische
und die hydrostatische Ölpumpe werden von separaten Motoren angetrieben.
*Jedes bewegliche Teil der Maschine hat eine elektrische, hydraulische und mechanische Verriegelungsstruktur.Alle Steuerhebel sind zentralisiert in Panel machen Betrieb einfach.
*Der Radschleifer kann auf dem Schwanzstock montiert werden.
Die Spindel wird durch ein präzises Rolllager getragen.
*Die Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische
und die hydrostatische Ölpumpe werden von separaten Motoren angetrieben.
*Jedes bewegliche Teil der Maschine hat eine elektrische, hydraulische und mechanische Verriegelungsstruktur.Alle Steuerhebel sind zentralisiert in Panel machen Betrieb einfach.
*Der Radschleifer kann auf dem Schwanzstock montiert werden.
Spezifikation | Einheit | G-200 | UG-200 |
Abstand zwischen den Zentren | mm | 500/750 | 500/750 |
Mittelhöhe | mm | 135 | 135 |
Dia. Boden (O.D.) | mm | 5 bis 200 | 5 bis 200 |
Dia. Boden (Id) | mm | - | 25 bis 100 |
Schleiflänge (O.D.) | mm | 500/750 | 500/750 |
Schleiflänge (I.D.) | mm | - | 125 |
Ladekapazität | Weigerung | 100 | 100 |
Drehwinkel des Arbeitskopfes | - Nein. | - | +90° |
Verjüngung der Arbeitskopfspindel | - | MT4 | MT4 |
Drehzahl der Arbeitskopfspindel | Umdrehungen pro Minute | 25-380 (Schrittlos) | 25-380 (Schrittlos) |
Drehzahl der Radkopfspindel | Umdrehungen pro Minute | 1335 | 1670 |
Geschwindiges Antriebsverhalten des Radkopfes | mm | 50 | 50 |
Kreuzfahrt mit dem Radkopf | mm | 205 | 205 |
Drehwinkel des Radkopfes | - Nein. | - | ±10° |
Einleitung des Handrads pro Drehzahl (raue/feine) | mm | Zwei auf null.5 | Zwei auf null.5 |
Einleitung des Radkopfes des Handrads pro Gramm (raue/feine) | mm | 0.01/0.0025 | 0.01/0.0025 |
Größe des äußeren Schleifrads | mm | 500x50x203 | 400x50x203 |
Max. Peripheriegeschwindigkeit des Schleifrads | m/s | 35 | 35 |
Drehzahl der Spindel für die innere Schleifmaschine | Umdrehungen pro Minute | - | 10000/15000 |
Größe des inneren Schleifrads | mm | - | Max: 50x25x13, Min: 17x20x6 |
Tischzufuhr des Handrads pro Drehzahl | mm | 6 | 6 |
Tischdrehwinkel (CW) | - Nein. | 3° | 3° |
Tischdrehwinkel (CCW) | - Nein. | 9° /8° | 9° /8° |
Längsschaltgeschwindigkeit der Tabelle | m/min | 0.1-4 | 0.1-4 |
Schwanzfederfeder | - | MT4 | MT4 |
Schwanzfederfeder | mm | 30 | 30 |
Außenschleifmotorleistung | kW | 5.5 | 4 |
Leistung des inneren Schleifmotors | kW | - | 1.1 |
Motorleistung des Arbeitskopfes | kW | 1.1 | 1.1 |
Bruttogewicht | Weigerung | 3000/3100 | 3000/3200 |
Verpackungsgröße (LxWxH) | cm | 235/275x203x205 | 235/275x203x205 |
·Messplatte für die Brücke · Offene Ruhe · Radflansche · Radenträger · Ausbalancierungsschiene · Schleifrad · Kühlmittelbehälter · Zentrum ausgelöst · Fahrhund · Radschleifer (ohne Diamant-Stift) · Arbeitsleuchte · Ausgleichskeil · Innere Schleifanlage (UG) · 3-Kiefer-Schlagzeug (UG) · Verlängerungswelle (UG) · Innere Schleifmaschine (UG) · Vollständiges Werkzeug · Betriebsanleitung (englische Ausgabe) | · Ausgleichsstand · Radius-Raderdresser · Nahe, stetige Ruhe · Digitale Ablesung · Papierfilter · Magnetische Trennmaschine · Zentralschleifbefestigung · Endradschleifer |

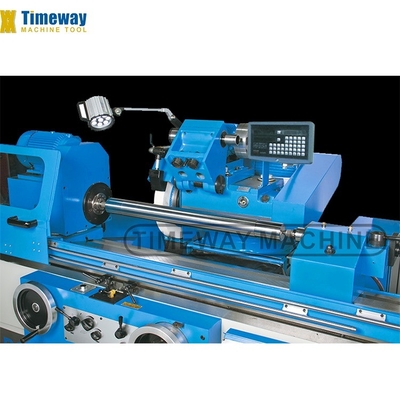

Außenschleifen für Drehteile

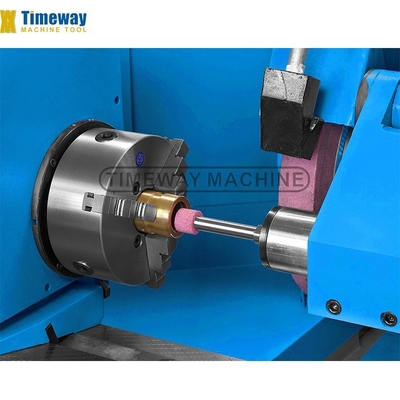

Kommt komplett mit abnehmbarem internem Schleifgerät.

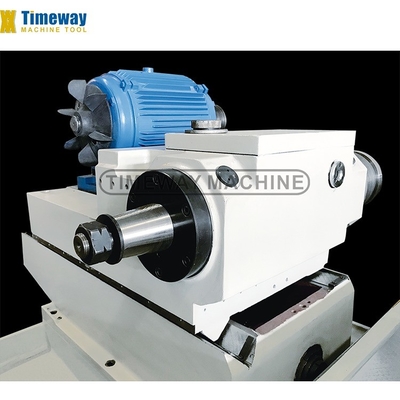

Die Radkopfspindel wird durch ein Bimetall-Rüstlager unterstützt, wodurch die Spindel eine hohe Steifigkeit und Stabilität aufweist, eine schwere, ausgezeichnete Oberfläche gewährleistet.
Der Schleifkopf kann um 180° gedreht werden, um von innen nach außen zu schleifen.

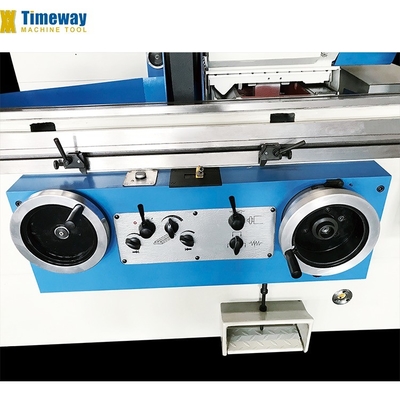

Das zentrale Betreiberpanel und die angemessen verteilte Aktion
Die Handgriffe sind sehr klar und benutzerfreundlich.
Freundschaftlich an der Vorderseite der Maschine.
Die Handgriffe sind sehr klar und benutzerfreundlich.
Freundschaftlich an der Vorderseite der Maschine.
