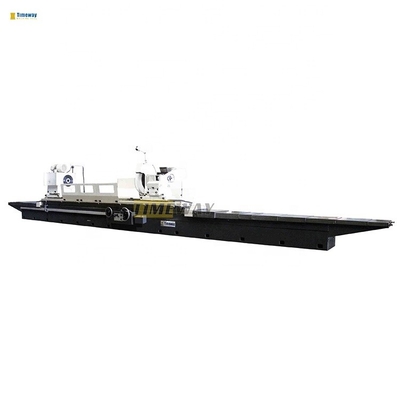

Max. Peripheriegeschwindigkeit des Schleifrads 35 m/s Hochproduktivitäts-Zylinderschleifmaschine mit O.D. 800 mm
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMEWAY |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $28,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Schleifdurchmesser (Außen) (mm): | 800 | Schleiflänge ((mm): | 4000 |
|---|---|---|---|
| Max. Weight des Werkstückes (Kilogramm): | 3000 | Mittelhöhe (Millimeter): | 500 |
| Rad-Größe (Millimeter): | 900 | Geschwindigkeit des Rades (umdreh/min): | 3500 |
| Rundheit ((mm): | 3 | Zylinderform (mm): | 12 |
| Oberflächenrauigkeit (μm): | 0.32 | Jahr: | 2022 |
| Spannung: | 220 V/380 V | Abmessungen (L*W*H): | 1100x240x230 mm |
| Gewicht (Kg): | 2300 | Leistung (kW): | 22 |
| Wichtige Verkaufspunkte: | Hohe Präzision | Gewährleistung: | 1 Jahr |
| Standort des Ausstellungsraums: | Indien, Indonesien, die Vereinigten Arabischen Emirate, Deutschland, Mexiko, Frankreich, Australien, | Anwendbare Branchen: | Produktionsbetriebe, Energie und Bergbau, Bauarbeiten |
| Art der Vermarktung: | Heißes Produkt 2019 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Motor, andere | Die Situation: | Neues |
| CNC oder nicht: | Normal | Abstand zwischen Mitten: | 4000 mm |
| Dia. Boden (O.D.): | 50-800mm | Schleiflänge (O.D.): | 4000 mm |
| Verjüngung der Arbeitskopfspindel: | Metrische 80 | Workhead-Spindelgeschwindigkeit: | 5 bis 50 Rpm (Schrittlos) |
| Größe des äußeren Schleifrads: | 900 x 75 x 305 mm | Max. Peripheriegeschwindigkeit des Schleifrads: | 35m/s |
| Schwanzfederfeder: | Metrische 80 | Schwanzstrümpfe: | 70 mm |
| Motorleistung des Arbeitskopfes: | 15 kW | ||
Produkt-Beschreibung
Beschreibung der Produkte
* Der G-630/G-800-Zylinderschleifmaschine eignet sich zum Schleifen der Außenfläche des Zylinders und des Kupfers;UG-630 universelle zylindrische Schleifmaschine eignet sich zum Schleifen der äußeren und inneren Oberfläche des Zylinders und der Spitze.
* Die Längsbewegung des Arbeitstisches wird hydraulisch oder mit einem Handrad angetrieben.
* Der Radkopf ist hydraulisch angetrieben, wodurch automatische regelmäßige Zufuhr und schnelle Zufuhr realisiert werden.
* Der Arbeitstisch und das Radkopfleitwerk sind hydrostatisch geschmiert, die Bewegung ist bei niedrigen Drehzahlen reibungslos.
* Die Spindel wird durch hydrostatische und hydrodynamische Lager mit hoher Steifigkeit gestützt, wodurch die Spindel eine hohe Drehgenauigkeit und perfekte Steifigkeit aufweist.
* Der Arbeitskopf verwendet einen Wechselrichtermotor zur schrittlosen Drehzahlregelung.
* Für UG-630 wird die Spindel des Arbeitskopfes mit einer Deckellagerstruktur ausgestattet. Die Freiheit des vorderen Lagers kann so angepasst werden, daß es für die Schleifzentrale oder den Schlag geeignet ist.
* Bei der UG-630 kann der Arbeitskopf in jeder Position innerhalb seiner Uhrzeigersrichtung um 90° gedreht werden, so daß er für das Schleifen der inneren oder äußeren Oberfläche des Spindels geeignet sein kann.
* Bei der UG-630 ist die zylindrische Schleifmaschine mit einem internen Schleifgerät ausgestattet, die interne Schleifspindel wird durch ein präzises Rolllager getragen.
* Die Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische und die hydrostatische Ölpumpe werden durch separate Motoren angetrieben.
* Jedes bewegliche Teil der Maschine hat eine elektrische, hydraulische und mechanische Verriegelungsstruktur.Alle Steuerhebel sind zentralisiert in Panel machen Betrieb einfach.
*Der Radschleifer kann auf der Arbeitsplattenoberfläche oder auf dem Heckstock montiert werden.
Spezifikation | Einheit | G-630 | UG-630 | G-800 |
Abstand zwischen den Zentren | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 2000/3000/4000/5000 |
Mittelhöhe | mm | 370 | 370 | 500 |
Dia. Boden (O.D.) | mm | 30 bis 630 | 30 bis 630 | 50 bis 800 |
Dia. Boden (Id) | mm | - | 30 bis 250 | - |
Schleiflänge (O.D.) | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 2000/3000/4000/5000 |
Schleiflänge (I.D.) | mm | - | 320 | - |
Ladekapazität | Weigerung | 3000 | 3000 | 3000 |
Drehwinkel des Arbeitskopfes | - Nein. | - | 90° | - |
Verjüngung der Arbeitskopfspindel | - | Metrische 80 | Metrische 80 | Metrische 80 |
Drehzahl der Arbeitskopfspindel | Umdrehungen pro Minute | 6 bis 60 (Schrittlos) | 14 bis 140 (Schrittlos) | 5 bis 50 (Schrittlos) |
Einleitung des Handrads pro Drehzahl (raue/feine) | mm/Umsatz | 4/0.5 | 4/0.5 | 4/0.5 |
Einleitung des Radkopfes des Handrads pro Gramm (raue/feine) | mm/g | 0.02/0.0025 | 0.02/0.0025 | 0.02/0.0025 |
Größe des äußeren Schleifrads | mm | 750 x 75 x305 | 600 x 75 x305 | 900x75 x305 |
Max. Peripheriegeschwindigkeit des Schleifrads | m/s | 35 | 35/17.5 | 35 |
Drehzahl der Spindel für die innere Schleifmaschine | Umdrehungen pro Minute | - | 10000 | - |
Größe des inneren Schleifrads | mm | - | 175x32x32 | - |
Tischzufuhr des Handrads pro Drehzahl | mm | 5 | 5 | 5 |
Tischdrehwinkel (CW) | - Nein. | 2°/1°/1°/1 | 2°/1°/1°/1 | 1°/1°/1° |
Tischdrehwinkel (CCW) | - Nein. | 4°/3°/2°/1,5° | 4°/3°/2,5°/1,5° | 3°/2°/1,5° |
Längsschaltgeschwindigkeit der Tabelle | m/min | 0.1-2.5 | 0.1-2.5 | 0.1-2.5 |
Schwanzfederfeder | - | Metrische 80 | Metrische 80 | Metrische 80 |
Schwanzfederfeder | mm | 70 | 70 | 70 |
Außenschleifmotorleistung | kW | 22 | 7/11 | 22 |
Leistung des inneren Schleifmotors | kW | - | 1.5 | - |
Motorleistung des Arbeitskopfes | kW | 15 | 15 | 15 |
Bruttogewicht | Tonnen | 8/22/23/26 | 8/22/23/26 | 8/22/23/26 |
Verpackungsgröße (LxWxH) | cm | 720/876/1100/ 1270x240x226 | 720/876/1100/ 1270x240x226 | 720/876/1100/ 1270x240x226 |
·Messplatte für die Brücke · Offene Ruhe · Radflansche · Radenträger · Ausbalancierungsschiene · Schleifrad · Kühlmittelbehälter · Zentrum ausgelöst · Fahrhund · Radschleifer (ohne Diamant-Stift) · Arbeitsleuchte · Ausgleichskeil · Innere Schleifanlage (UG) · 3-Kiefer-Schlagzeug (UG) · Verlängerungswelle (UG) · Innere Schleifmaschine (UG) · Vollständiges Werkzeug · Betriebsanleitung (englische Ausgabe) | · Ausgleichsstand · Radius-Raderdresser · Nahe, stetige Ruhe · Digitale Ablesung · Papierfilter · Magnetische Trennmaschine · Zentralschleifbefestigung · Endradschleifer |
