Das einteilige Bett besteht aus hochwertigem Gusseisen, die Schienenoberfläche ist gehärtet und präzise geschliffen, hohe Stabilität und hohe Steifigkeit.Die gut gestaltete Struktur sorgt für eine ausgezeichnete Verarbeitungsfähigkeit.
Die Basistabelle ist mit TF-Material geschliffen und manuell mit hoher Präzision geschraubt; der Radkopf ist mit V-Flachschienen mit Liner-Roller, hoher Präzision und geringer Reibung.
 |

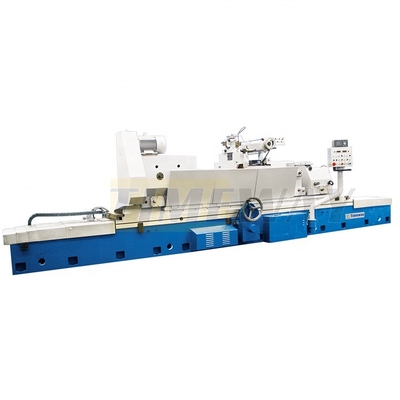

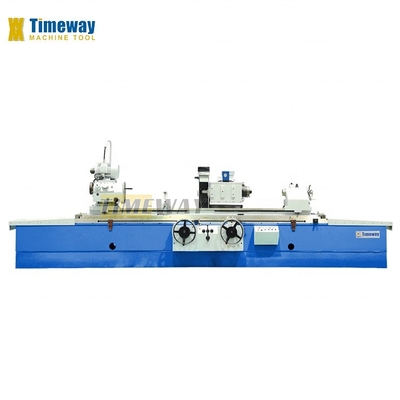

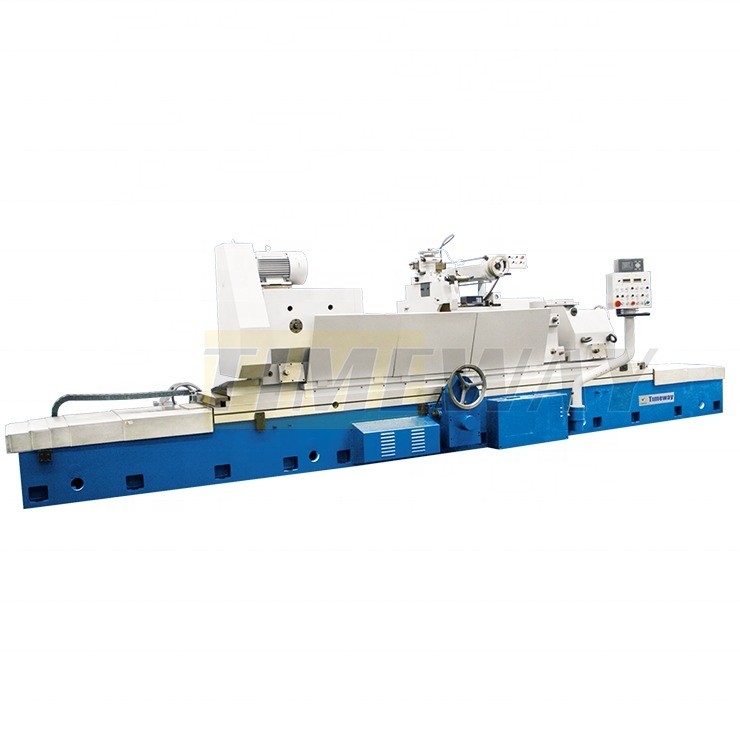

2600x2000x2220 Hochpräzisions-Zylinder-Schleifmaschine CNC oder nicht normal mit wettbewerbsfähigen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $48,000.00/sets 1-1 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| CNC oder nicht: | Normal | Die Situation: | Neues |
|---|---|---|---|
| Schleiflänge ((mm): | 500 | Rad-Größe (Millimeter): | 750 |
| Oberflächenrauigkeit (μm): | 0.32 μm | Tabellen-Größe (Millimeter): | 750*75*350 |
| Tabellenbewegung (X) (mm): | 475 | Tabellenbewegung (Y) (mm): | 475 |
| Spannung: | 220V/380V | Abmessungen (L*W*H): | 2600 x 2000 x 2220 |
| Gewicht (Kg): | 26000 | Leistung (kW): | 15 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Standort des Ausstellungsraums: | Vietnam, Marokko, Südafrika, Südkorea, Kanada, Usbekistan, Italien | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Motor, Lager, Pumpe |
| Anwendbare Branchen: | Herstellungsbetrieb | Abstand zwischen Mitten: | 2000 |
| Mittelhöhe: | 350 (370) | Dia. Boden (O.D.): | 30 bis 630 |
| Dia. Boden (Id): | 30-250 | Schleiflänge (O.D.): | 2000/3000/4000/5000 |
| Ladekapazität: | 320 | Drehwinkel des Arbeitskopfes: | 3000 |
| Verjüngung der Arbeitskopfspindel: | 90° | Größe des äußeren Schleifrads: | 750x75x305 |
| Drehzahl der Radkopfspindel: | 14 bis 140 | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte
***G-630/G-800 zylindrische Schleifmaschine eignet sich zum Schleifen der äußeren Oberfläche des Zylinders und des Spindels;UG-630 universelle zylindrische Schleifmaschine eignet sich zum Schleifen der äußeren und inneren Oberfläche des Zylinders und der Spitze.
***Die Längsbewegung des Arbeitstisches wird hydraulisch oder mit einem Handrad angetrieben.
***Die Querschnittszufuhr des Radkopfes wird hydraulisch angetrieben, wodurch automatische regelmäßige Zufuhr und schnelle Zufuhr realisiert werden.Der Arbeitstisch und die Radkopfleitung werden hydrostatisch geschmiert, ist seine Bewegung bei geringer Geschwindigkeit glatt.
***Die Spindel wird durch hydrostatische und hydrodynamische Lager mit hoher Steifigkeit getragen, wodurch die Spindel eine hohe Drehgenauigkeit und perfekte Steifigkeit aufweist.
*** Der Arbeitskopf verwendet einen Wechselrichtermotor, um eine stufenlose Drehzahlregelung zu realisieren.
*** Der Freiraum des vorderen Lagers kann so angepasst werden, daß er für dieSchleifzentrale oderDer Arbeitskopf kann für UG-630 in jede beliebige Position innerhalb seiner Uhrzeigerspanne von 90° gedreht werden, so daß er fürSchleifmaschine für die Schleifmaschine UG-630 mit einem internen Schleifgerät,Die Schleifspindel wird durch ein präzises Rolllager getragen. ***Die Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmitteldie Pumpe, die hydrodynamische und die hydrostatische Ölpumpe werden durch getrennte Motoren angetrieben.
*** Jedes bewegliche Teil der Maschine hat elektrische, hydraulischeund mechanische Verriegelung Struktur die Maschine ist gut mit angenehmen Aussehen konzipiert, alle Steuerhebel sind zentralisiert in PanelSie erleichtern den Betrieb.
***Die Radverlagerung kann auf der Arbeitsplattenoberfläche oder auf dem Heckstock montiert werden.
Spezifikation | Einheit | G-630 | UG-630 | G-800 |
Abstand zwischen den Zentren | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
Mittelhöhe | mm | 350 (370) | 370 | 500 |
Dia. Boden (O.D.) | mm | 30 bis 630 | 30 bis 630 | 50 bis 800 |
Dia. Boden (Id) | mm | - | 30 bis 250 | - |
Schleiflänge (O.D.) | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
Schleiflänge (I.D.) | mm | - | 320 | - |
Ladekapazität | Weigerung | 1500 (3000) | 3000 | 3000 |
Drehwinkel des Arbeitskopfes | - Nein. | - | +90° | - |
Verjüngung der Arbeitskopfspindel | - | MT6 (Metrik 80) | USE-Betrieb | Metrische 80 |
Drehzahl der Arbeitskopfspindel | Umdrehungen pro Minute | 10 bis 100 | 14 bis 140 | 10 bis 100 |
Drehzahl der Radkopfspindel | Umdrehungen pro Minute | 870 | 1100/550 | 870 |
Geschwindiges Antriebsverhalten des Radkopfes | mm | 100 | 100 | 100 |
Kreuzfahrt mit dem Radkopf | mm | 438 (475) | 450 | 550 |
Drehwinkel des Radkopfes | - Nein. | - | ± 30° | - |
Einleitung des Handrads pro Drehzahl (raue/feine) | mm/Umsatz | 4/0.5 | 4/0.5 | 4/0.5 |
Einleitung des Radkopfes des Handrads pro Gramm (raue/feine) | mm/g | 0.02/0.0025 | 0.02/0.0025 | 0.02/0.0025 |
Größe des äußeren Schleifrads | mm | 750x75x305 | 600x75x305 | 900x75x305 |
Max. Peripheriegeschwindigkeit des Schleifrads | m/s | 35 | 35/17.5 | 35 |
Drehzahl der Spindel für die innere Schleifmaschine | Umdrehungen pro Minute | - | 10000 | - |
Größe des inneren Schleifrads | mm | - | Max: 175x32x32; Min: 30x25x10 | - |
Tischzufuhr des Handrads pro Drehzahl | mm | 5 | 5 | 5 |
Tischdrehwinkel (CW) | - Nein. | 2°/1° /1°/1° | 2°/1°/1°/1 | 1° /1°/1° |
Tischdrehwinkel (CCW) | - Nein. | 4°/3° /2° /1,5° | 4° /3° /2,5°/1,5° | 3° / 2° / 1,5° |
Längsschaltgeschwindigkeit der Tabelle | m/min | 0.1-3 (0,1-2.5) | 0.1-2.5 | 0.1-2.5 |
Schwanzfederfeder | - | MT6 (Metrik 80) | Metrische 80 | Metrische 80 |
Schwanzfederfeder | mm | 70 | 70 | 70 |
Außenschleifmotorleistung | kW | 15 (22) | 7/11 | 22 |
Leistung des inneren Schleifmotors | kW | - | 1.5 | - |
Motorleistung des Arbeitskopfes | kW | 5.5 (15) | 15 | 15 |
Bruttogewicht | Tonnen | 18/22/23/26 | 18/19/24/26 | 22/23/26 |
Verpackungsgröße (LxWxH) | cm | 695/890/1100/1500 x 242 x 226 | 695/890/1100/1500 x 242 x 226 | 890/1100/1500 x 260 x 230 |
Messplatte für die Brücke | Ausgleichsstand |
Offene Ruhezeit | Magnetische Trennmaschine |
Räderflansche | Papierfilter |
mit einer Breite von mehr als 20 mm | Zentrale Schleifanlage |
Ausgleichsschiene | Nähe, stetige Ruhe |
Schleifrad | Endradschleifer |
Kühlmittelbehälter | Radiusrad-Kleid |
Zentrum ausgelöst | DRO |
Fahrhund | |
mit einer Breite von nicht mehr als 20 mm | |
Arbeitsleuchte | |
Ausgleichskeil | |
Inneres Schleifgerät (UG) | |
3-Kiefer-Schlagzeug (UG) | |
Verlängerungsschacht (UG) | |
Inneres Schleifrad (UG) | |
Vollständige Werkzeugmenge | |
Betriebsanleitung (englische Ausgabe) |
Außenschleifen für Drehteile
Kommt komplett mit abnehmbarem internem Schleifgerät.
Die Radkopfspindel wird durch ein Bimetall-Rüstlager unterstützt, wodurch die Spindel eine hohe Steifigkeit und Stabilität aufweist, eine schwere, ausgezeichnete Oberfläche gewährleistet.
Der Schleifkopf kann um 180° gedreht werden, um von innen nach außen zu schleifen.

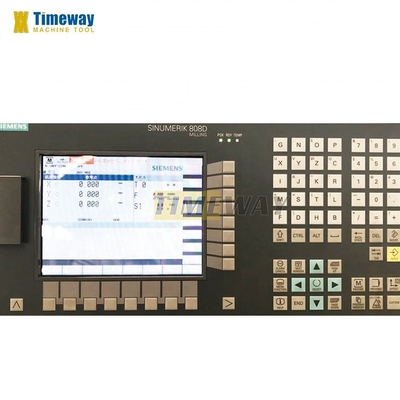

Das zentrale Betreiberpanel und die angemessen verteilte Aktion
Die Handgriffe sind sehr klar und benutzerfreundlich.
Freundschaftlich an der Vorderseite der Maschine.
Die Handgriffe sind sehr klar und benutzerfreundlich.
Freundschaftlich an der Vorderseite der Maschine.
