Detailinformationen |
|||
| Schleifdurchmesser (Außen) (mm): | 200 | Schleifdurchmesser (innere) (mm): | 8 |
|---|---|---|---|
| Max. Weight des Werkstückes (Kilogramm): | 50 | Mittelhöhe (Millimeter): | 135 |
| Rad-Größe (Millimeter): | 400X50X203 | Geschwindigkeit des Rades (umdreh/min): | 60 |
| Oberflächenrauigkeit (μm): | 0.04 | Jahr: | Neues |
| Spannung: | 220 V/380 V | Abmessungen (L*W*H): | 340 x 240 x 220 |
| Gewicht (Kg): | 5500 | Leistung (kW): | 1,1 |
| Wichtige Verkaufspunkte: | Hohe Präzision | Gewährleistung: | 1 Jahr |
| Standort des Ausstellungsraums: | Kenia, Ägypten, Südkorea, Italien, Ukraine | Anwendbare Branchen: | Herstellungsbetriebe, Maschinenreparaturbetriebe |
| Art der Vermarktung: | Gewöhnliche Ware | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Maschine, PLC | Die Situation: | Neues |
| CNC oder nicht: | Maschinen für die Maschinenherstellung | Abstand zwischen Mitten: | 500 MM |
| Mittelhöhe: | 135 Millimeter | Dia. Boden (O.D.): | 8-200 Millimeter |
| Max. Gewicht des Werkstücks: | 50 kg | Verjüngung der Arbeitskopfspindel: | 60 bis 600 R/min |
| Peripherische Geschwindigkeit des Rades: | 35 m/s | Min. Satzeinheit: | 0.0001 mm |
| Schwanzstrümpfe: | MT4 | Kraft des Radkopfmotors: | 5.5 KW |
| Rundung: | 0.5 um | ||
Produkt-Beschreibung
Beschreibung der Produkte

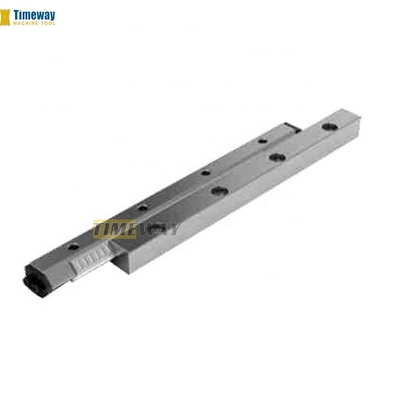

*Der Tischführer (Z-Achse) nimmt eine offene entladende hydrostatische Führungsstruktur an, und die Querschnittszufuhr (X-Achse) nimmt eine schweizerische lineare N/O-Führungsstruktur an.Nullfreiheit, niedrige Geschwindigkeit und kein Kriecher.

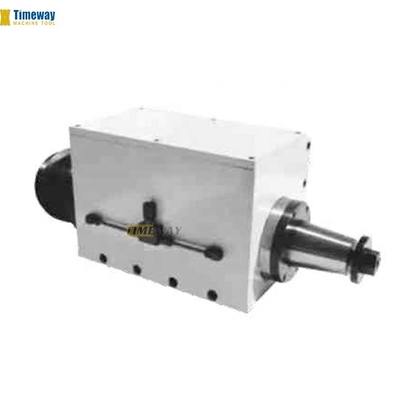

*Die Spindel der Schleifwelle verwendet einen großen Spindel, vier Ölkeile, automatisch einstellbares hydrodynamisches Drucklager, der Arbeitskopf verwendet eine hydrostatische Spindel mit zentral fixierter Schleifstruktur,Der Schwanz hat eine dichte Perlenhülle oder eine lineare Lagerstruktur., hat die gesamte Maschine eine starke Steifigkeit und hohe Präzision.

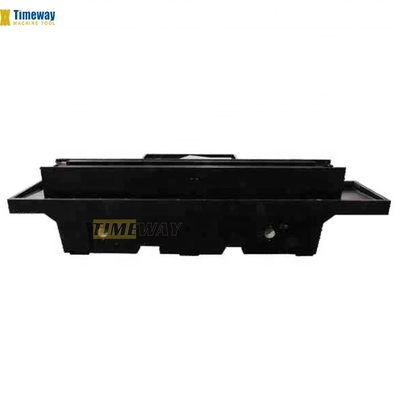

* Das Maschinenbett hat eine Doppelschichtstruktur (Endelementanalyse), das Gusswerk mit speziellem Verhältnis wird in einem Stück gegossen und die kombinierte Oberfläche manuell präzise geschraubt.so ist die thermische Verformung stabil und die Genauigkeit für eine lange Zeit stabil. Unter ihnen, GDK-M-Serie nimmt Mineralbettstruktur, keine Verformung, und die Genauigkeit ist haltbarer und stabiler.

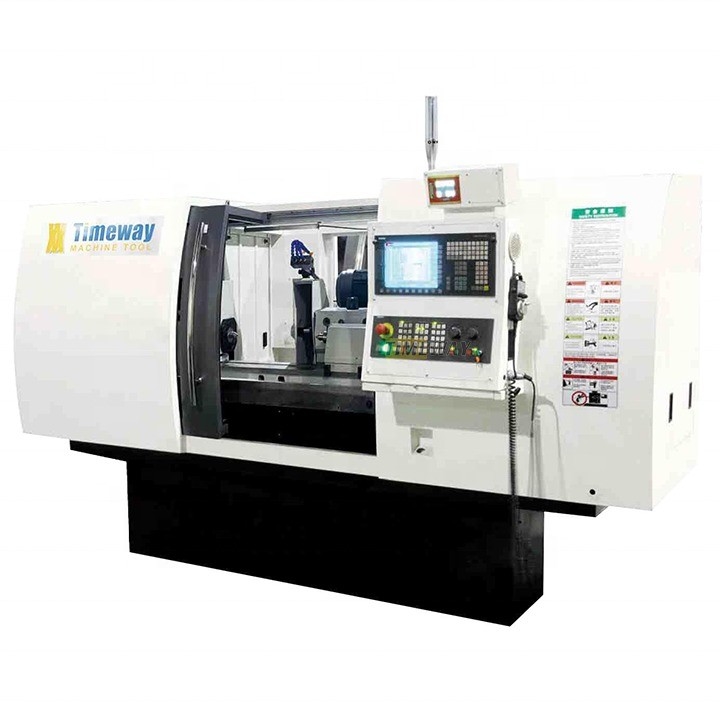

Spezifikation | Einheit | GK200-1 |
Abstand zwischen den Zentren | mm | 500/750 |
Mittelhöhe | mm | 135 |
Dia. Boden (O.D.) | mm | 8 bis 200 |
Max. Gewicht des Werkstücks | Weigerung | 50 |
Verjüngung der Arbeitskopfspindel | / | MT4 |
Drehzahl der Arbeitskopfspindel (schrittlos) | r/min | 60 bis 600 |
Maximale Abmessung des Rades (O.DxWxI.D) | mm | 400x50x203 |
Peripherische Geschwindigkeit des Rades | m/s | 35 |
Min. Satzeinheit | mm | 0.0001 |
Maximaler Drehwinkel des Tisches (im Uhrzeigersinn) | - Nein. | 5° (500), 3° (750) |
Maximaler Drehwinkel des Tisches (im gegen den Uhrzeigersinn) | - Nein. | 9° (500), 6° (750) |
Schwanzfederfeder | / | MT4 |
Schwanzfederfeder | mm | 30 |
CNC-System | / | SIMENS 828D, FANUC 0i-TF |
Kraft des Radkopfmotors | kW | 5.5 |
Motorleistung des Arbeitskopfes | kW | 1.1 |

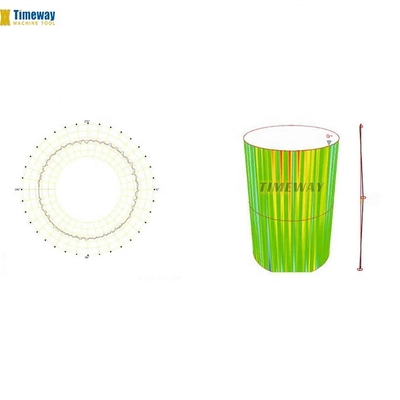

Rundheit | Ich weiß nicht. | 0.5 |
Zylinderform | Ich weiß nicht. | 2 (500), 3 (750) |
Grobheit | Ich weiß nicht. | Ra0.04 |
Bruttogewicht | Tonnen | 5.5/6 |
Verpackungsgröße (LxWxH) | cm | 340/400x240x220 |
Der Tischführer (Z-Achse) nimmt eine offene entladende hydrostatische Führungsstruktur an, und die Querschnittszufuhr (X-Achse) nimmt eine schweizerische lineare N/O-Führungsstruktur an.Nullfreiheit, niedrige Geschwindigkeit und kein Kriecher.
Das Maschinenbett hat eine Doppelschichtstruktur (Endkomponentenanalyse), das Gusswerk mit speziellem Verhältnis wird in einem Stück gegossen und die kombinierte Oberfläche manuell präzise geschraubt.so ist die thermische Verformung stabil und die Genauigkeit für eine lange Zeit stabil. Unter ihnen, GDK-M-Serie nimmt Mineralbettstruktur, keine Verformung, und die Genauigkeit ist haltbarer und stabiler.
