Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gefahr für die Gesundheit |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Horizontale |
| Abmessungen (L*W*H): | 4860*3600*3460 | Gewicht (T): | 12 kg |
| Tabellengröße (mm): | 630*630 | CNC-Steuerungssystem: | GSK |
| Tabellenbewegung (X) (mm): | 1100 | Tabellenbewegung (Y) (mm): | 800 |
| Tabellenbewegung (Z) (mm): | 1100 | Positionierungsgenauigkeit (mm): | 0,008 |
| Wiederholbarkeit (X/Y/Z) (mm): | 0.005 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0 - 6000 r.p.m |
| Max. Table Load (Kilogramm): | 1500 kg | Vorschubgeschwindigkeit (mm/min): | 1 - 8000 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 3 | Kapazität des Werkzeugmagazines: | 24 |
| Wichtige Verkaufspunkte: | Automatisch | Gewährleistung: | 1 Jahr |
| Art der Vermarktung: | Neues Produkt 2024 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Bearbeitungsfähigkeit: | Schweres Gewicht | Spindle Bore(mm): | 0 |
| Schneidmoment: | 12 N.M | Schnelle Zufuhrgeschwindigkeit ((mm/min): | 0 - 3000 mm/min |
| Produktbezeichnung: | Horizontale CNC-Fräsmaschine | Maschinentyp: | Horizontale Maschinenzentren |
| Modell: | HMC630 | Farbe: | Die Anforderungen des Kunden |
| Steuerungssystem: | SIEMENS GSK FANUC (optional) | Spindelgeschwindigkeit: | 6000 Dreh/min |
| Dienstleistungen nach dem Verkauf: | 1 Jahr | X/Y/Z-Achsenfahrt: | Für die Verwendung in Kraftfahrzeugen |
| Größe des Arbeitstisches: | 630*630mm | Motor: | 11 kW |
Produkt-Beschreibung
Beschreibung der Produkte

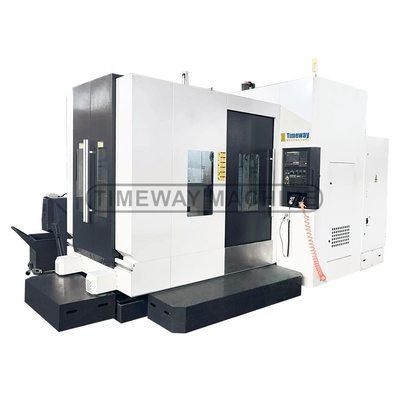

CNC Horizontale Bearbeitungszentrum (HMC) Positiv T-Typ
HMC630
Drei-Achsen-Schwerrollerführer mit integrierter Hochgeschwindigkeitsmechanischer Spindel, kann von hoher Geschwindigkeit, hoher Präzision bis zu schwerer Schneidverarbeitung, von Aluminiumteilen,Teile aus Stahl zum Gießen und zur Verarbeitung anderer WerkstoffeAnwendungsbereiche: Automobilindustrie, Luft- und Raumfahrt, Erdölindustrie, Elektroindustrie, Lokomotive, Kunststoffmaschinen, Baumaschinen und andere Industriezweige der Präzisionsbearbeitung.
1.Die interne Verstärkung des Rahmendesigns der Basis sorgt dafür, dass die Basis ihre Form nicht ändert, eine starke Vibrationsabsorptionsfähigkeit und eine erhebliche Verbesserung der Schneidfestigkeit.
2.Stabile dreieckige Struktur + doppelte Verstärkungsplatte, verbessern die allgemeine Steifigkeit der Säule.3.Die Standard-Drei-Achsen-Schraub-Hohlkühlung kann den Temperaturanstieg der Schraube um
70 Prozent.
70 Prozent.
4.Die Z-Achsenleitbahn mit langer Spannweite bietet eine stabile Stütze.
Spezifikation
Spezifikation | Einheit | HMC630 |
Maschinenstruktur | - | Positiver T-Typ |
Fahrt auf der X-Achse | mm | 1100 |
Fahrt auf der Y-Achse | mm | 800 |
Fahrt auf der Z-Achse | mm | 1100 |
Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit des Geräts zu berücksichtigen. | - | Bis22 |
Größe der Tabelle | mm | 630 x 630 |
Tabellenindexierung | - Nein. | 1° x 360 |
T-Schlitze (Nr. / Breite / Tonhöhe) | - | 5-18-100 |
Drehgeschwindigkeit des Tisches | Umdrehungen pro Minute | 16.6 |
Ladekapazität | Weigerung | 1500 |
Verriegelungskraft ((35 kg/cm2) | Gewicht | 5000 |
Abstand von Spindelmitte zum Tisch | mm | 50 bis 850 |
Entfernung zwischen Spindelnase und Tischmitte | mm | 125-1225 |
Spindelverstärker | - | USE Gefahr für die Gesundheit |
Drehzahl der Spindel | Umdrehungen pro Minute | 6000 |
X/Y/Z-Achsen-Servomotor (FANUC) | - | Bis30/Bis30/Bis30 |
X/Y/Z-Achsen Schneidgeschwindigkeit | mm/min | 1-8000 |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 24/24/24 |
X/Y/Z-Achsen-Schienenart | - | X/Z:Linear;Y: gleitend |
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | 0.008 |
Genauigkeit der Neupositionierung der X/Y/Z-Achse | mm | 0.005 |
B-Achsen-Positionsgenauigkeit | "" | 10' |
Flugsicherungskapazität (Stil) | Werkzeuge | 24 (Disc) |
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug) | Sekunde | 5 |
Max. Werkzeuggewicht | Weigerung | 18 |
Max. Werkzeugdurchmesser | mm | 112/200 |
Max. Werkzeuglänge | mm | 300 |
Stromversorgung | Qualität | 40 |
Luftdruck erfordern | in kg/cm2 | 8 |
Maschinengewicht | Weigerung | 12000 |
Maschinendimensionen (LxWxH) | mm | 4860 × 3600 × 3460 |
Zubehör
· SIEMENS 808D-Steuerung ·Manueller Pulsgenerator (MPG) · USB- und LAN-Schnittstelle · Arbeitsleuchte · Pilotlampe · Kühlsystem · Automatisches Schmiersystem · Ausgleichswinkel und Schrauben · NC-Rotationstisch · Wärmetauscher · Werkzeug- und Werkzeugbox · Bedienungsanleitung ((Englisch) | · Reduktor ZF oder BF · Kreisförmige Kühlmitteldüse · Kühlmittel durch Spindel (CTS) · Spindelölkühler · Klimaanlage für elektrische Schränke · Automatisches System zur Messung der Werkzeuglänge · Automatisches Werkstückmesssystem · Splitterförderer (optional: Sprielarten/Kettenarten) |
Detaillierte Bilder

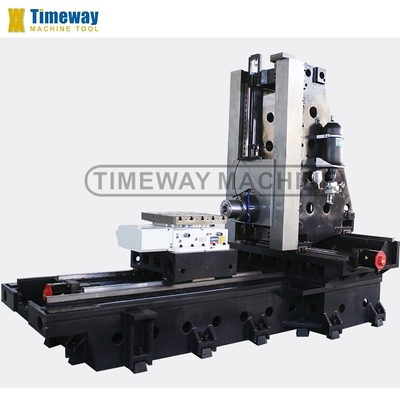

Hochsteifheitsbettkonstruktion
X-, Z-Achsen-Integrationsbett, Y-Achsen-Säulen-Integrationsformdesign, die allgemeine Steifigkeit ist ausgezeichnet, kann die Genauigkeit und Stabilität von Werkzeugmaschinen verbessern.
Starke Spindelgetriebe BT-50
Der Zahnradspindelkopf ist in einem Stück gegossen, der steifer ist als die allgemeine kombinierte Spindelstruktur, verbessert die Stabilität der Werkzeugmaschine,und hat eine stärkere Schneidfähigkeit und eine höhere Genauigkeit.
Hochpräzisionsdrehtisch
Die Scheibe des drehenden Arbeitstisches der B-Achse wird vonSiehe Anhang I.AC-Servomotor: Das hydraulische Klemmsystem ist für hohe Präzision und hohe Steifigkeit vorgesehen.

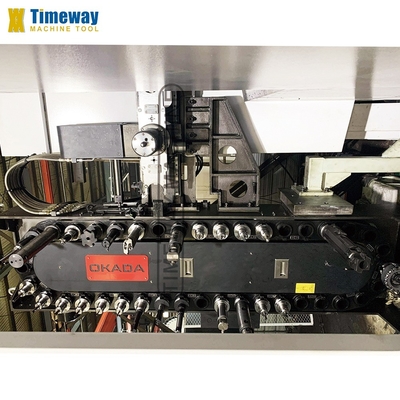

Kettentyp ATC
Die Verwendung der kürzesten Pfad-Festadress-Adressmethode, so dass das Kollisionsproblem großer Werkzeuge nur in der ersten Installation berücksichtigt werden kann.
