200mm Universalzylinderschleifmaschine UG-200 x 500 Vielseitige Anwendungen Gewicht KG 3000
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $13,500.00/sets 1-2 sets |
| Verpackung Informationen: | Vorlagebox oder Holzgehäuse/Paletten (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 500 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Schleifdurchmesser (Außen) (mm): | 200 | Schleifdurchmesser (innere) (mm): | 100 |
|---|---|---|---|
| Schleiflänge ((mm): | 500 | Max. Länge des Werkstücks (mm): | 500 |
| Max. Weight des Werkstückes (Kilogramm): | 100 | Mittelhöhe (Millimeter): | 135 |
| Rad-Größe (Millimeter): | 400 | Tabellenbewegung (X) (mm): | 500 |
| Tabellenbewegung (Y) (mm): | 205 | Oberflächenrauigkeit (μm): | 0,08 |
| Spannung: | Auf Wunsch des Kunden | Gewicht (Kg): | 3000 |
| Wichtige Verkaufspunkte: | Hohe Produktivität | Gewährleistung: | 1 Jahr |
| Standort des Ausstellungsraums: | Deutschland, Mexiko, Australien, Südafrika, Spanien, Kanada, USA, Italien | Anwendbare Branchen: | Landwirte, Produktionsbetriebe, Lebensmittel- und Getränkewerkstätten, Maschinenreparaturwerkstätten |
| Art der Vermarktung: | Gewöhnliche Ware | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | Motor, Lager, Getriebe, Motor | Die Situation: | Neues |
| CNC oder nicht: | Normal | Typ: | Rundschleifmaschine |
| Rundschleifmaschine: | Allgemeinhinrundschleifer | Dia. Boden (O.D.): | 5 bis 200 mm |
| Dia. Boden (Id): | 25-100 Millimeter | Motorleistung des Arbeitskopfes: | 1.1 kW |
| Schwanzstrümpfe: | 30 mm | Workhead-Spindelgeschwindigkeit: | 25 bis 380 U/min (Schrittlos) |
| Tischdrehwinkel (CW): | 3° | Oberflächenrauheit: | 00,08 μm |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung

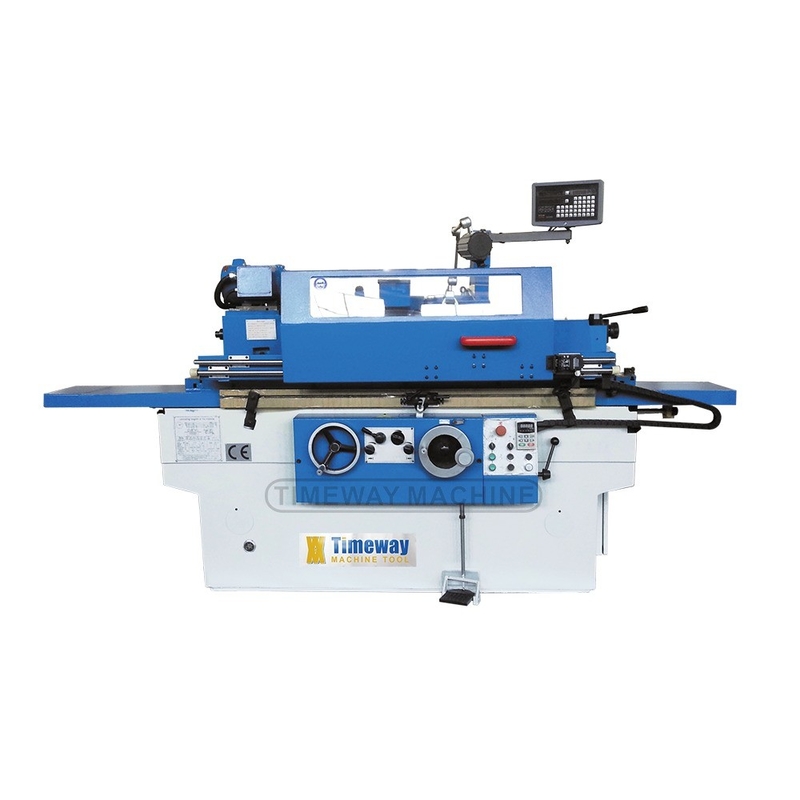

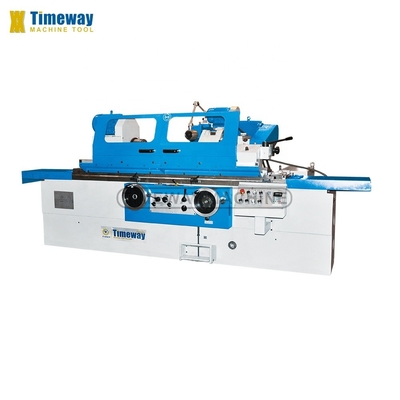

200 mm universelle zylindrische Mahlmaschine UG-200 x 500
Bild Details:

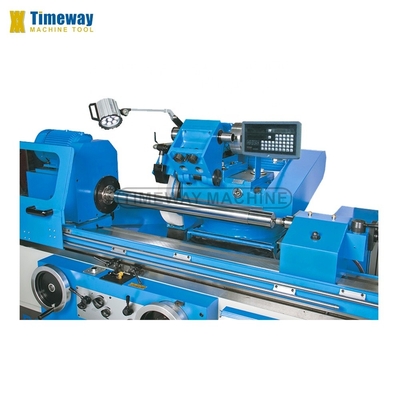

* Bei der UG-Serie kann der Arbeitskopf in jeder Position innerhalb seiner Uhrzeigersrichtung um 90° gedreht werden, so daß er für das Schleifen der inneren oder äußeren Oberfläche des Spindels geeignet sein kann.
* Für die UG-Serie verfügt die zylindrische Schleifmaschine über eine innere Schleifvorrichtung, die innere Schleifspindel wird durch ein präzises Rolllager getragen.
1Der Arbeitskopf verwendet einen Wechselrichtermotor, um die Schrittlose Drehzahl einzustellen.
2.Die Längsbewegung des Arbeitstisches wird hydraulisch oder mit einem Handrad angetrieben.
3.Das Querschnittsspeisewerk wird hydraulisch angetrieben, wodurch automatische regelmäßige Speise und schnelle Speise realisiert werden.

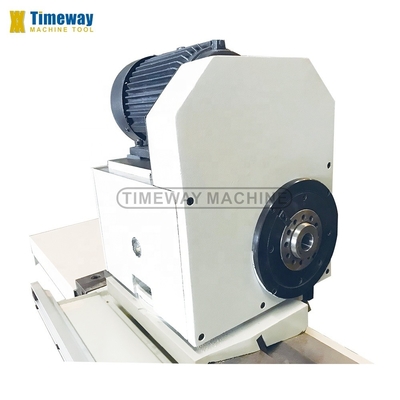

4Der Radkopfspindel wird durch ein Bimetall-Schalenlager unterstützt, wodurch die Spindel eine hohe Steifigkeit und Stabilität aufweist und eine schwere, ausgezeichnete Oberfläche gewährleistet.
5Die Arbeitskopfspindel, die Radkopfspindel, die innere Schleifspindel, die Kühlmittelpumpe, die hydrodynamische und die hydrostatische Ölpumpe werden durch separate Motoren angetrieben.

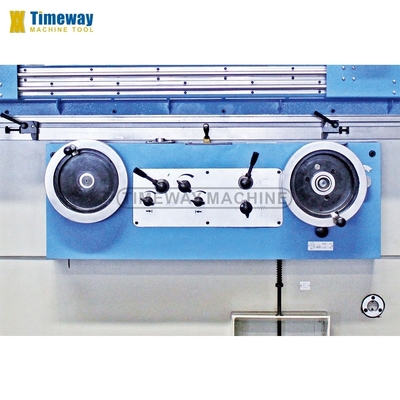

6Jede bewegliche Maschine hat eine elektrische, hydraulische und mechanische Verriegelungsstruktur.Alle Steuerhebel sind zentralisiert in Panel machen Betrieb einfach.
7.Die Radverlagerung kann auf der Arbeitsplattenoberfläche oder auf dem Heckstock montiert werden.
8Das Einstückbett besteht aus hochwertigem Gusseisen, die Schienen sind verhärtet und präzise geschliffen, hochstabil und steif.
9.Die Basistabelle ist mit TF-Material geschliffen und manuell präzise geschraubt; der Radkopf ist mit V-Flachschienen mit Liner-Roller, hoher Präzision und geringer Reibung.
10Die Zeit bezeugt: Die gut gestaltete Struktur sorgt für eine hervorragende Verarbeitungsfähigkeit.
Parameter:
| Spezifikation | Einheit | UG-200 | UG-320 | UG-400 |
| Abstand zwischen den Zentren | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Mittelhöhe | mm | 135 | 180 | 220 |
| Dia. Boden (O.D.) | mm | 5 bis 200 | 8 bis 320 | 15 bis 400 |
| Dia. Boden (Id) | mm | 25 bis 100 | 30 bis 100 | 16 bis 125 |
| Schleiflänge (O.D.) | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Schleiflänge (I.D.) | mm | 125 | 125 | 125 |
| Ladekapazität | Weigerung | 100 | 150 | 150 |
| Drehwinkel des Arbeitskopfes | - Nein. | +90° | +90° | 90° |
| Verjüngung der Arbeitskopfspindel | - | MT4 | MT4 | MT4 |
| Drehzahl der Arbeitskopfspindel | Umdrehungen pro Minute | 25-380 (Schrittlos) | 25-220 (Schrittlos) | 18/37/74/155 |
| Drehzahl der Radkopfspindel | Umdrehungen pro Minute | 1670 | 1670 | 1360 |
| Geschwindiges Antriebsverhalten des Radkopfes | mm | 50 | 50 | 50 |
| Kreuzfahrt mit dem Radkopf | mm | 205 | 246 | 310 |
| Drehwinkel des Radkopfes | - Nein. | ±10° | ± 30° | ± 30° |
| Einleitung des Handrads pro Drehzahl (raue/feine) | mm | Zwei auf null.5 | Zwei auf null.5 | Zwei auf null.5 |
| Einleitung des Radkopfes des Handrads pro Gramm (raue/feine) | mm | 0.01/0.0025 | 0.01/0.0025 | 0.01/0.0025 |
| Größe des äußeren Schleifrads | mm | 400x50x203 | 400x50x203 | Max. 500x50x203; Min: 380x50x203 |
| Max. Peripheriegeschwindigkeit des Schleifrads | m/s | 35 | 35 | 28 bis 35 |
| Drehzahl der Spindel für die innere Schleifmaschine | Umdrehungen pro Minute | 10000/15000 | 10000/15000 | 10000/20000 |
| Größe des inneren Schleifrads | mm | Max: 50x25x13, Min: 17x20x6 | Max: 50x25x13, Min: 17x20x6 | Max: 80x32x20, Min: 15x16x5 |
| Tischzufuhr des Handrads pro Drehzahl | mm | 6 | 6 | 6 |
| Tischdrehwinkel (CW) | - Nein. | 3° | 3°/3°/2°/2° | 3° |
| Tischdrehwinkel (CCW) | - Nein. | 9° /8° | 7°/6°/5°/3° | 7°/6° |
| Längsschaltgeschwindigkeit der Tabelle | m/min | 0.1-4 | 0.1-4 | 0.1-4 |
| Schwanzfederfeder | - | MT4 | MT4 | MT4 |
| Schwanzfederfeder | mm | 30 | 30 | 30 |
| Außenschleifmotorleistung | kW | 4 | 5.5 | |
| Leistung des inneren Schleifmotors | kW | 1.1 | 1.1 | |
| Motorleistung des Arbeitskopfes | kW | 1.1 | 1.5 | |
| Bruttogewicht | Tonnen | 3/3.2 | 5.3/6.1/7.9/9.9 | 4.8/5.5 |
| Verpackungsgröße (LxWxH) | cm | 235/275x203x205 | 322/422/540/739 x 200 x 205 | 353/447x195x196 |
Standardzubehör:
Messung der Brückenplatte,
Aufgeschlossen, fest ruhen,
Radflansche,
mit einer Leistung von mehr als 1000 W
Ausgleichsschiff,
Schleifrad,
Kältetank,
Der Carbide ist in der Mitte.
Fahrhund.
mit einer Breite von mehr als 20 mm,
Arbeitsleuchte,
Ausgleichsknall,
Inneres Schleifgerät (UG)
3-Kiefer-Schläger (UG),
Verlängerungsschacht (UG),
Inneres Schleifrad (UG),
Vollständige Werkzeuge,
Betriebsanleitung (englische Ausgabe).
Zusatzzubehör:
Ausgleichsstand,
mit einer Breite von mehr als 20 mm,
Papierfilter,
mit einer Breite von mehr als 20 mm,
Nahe, stetige Ruhe,
Endräder,
Radiusrad-Kleid,
Die DRO.
