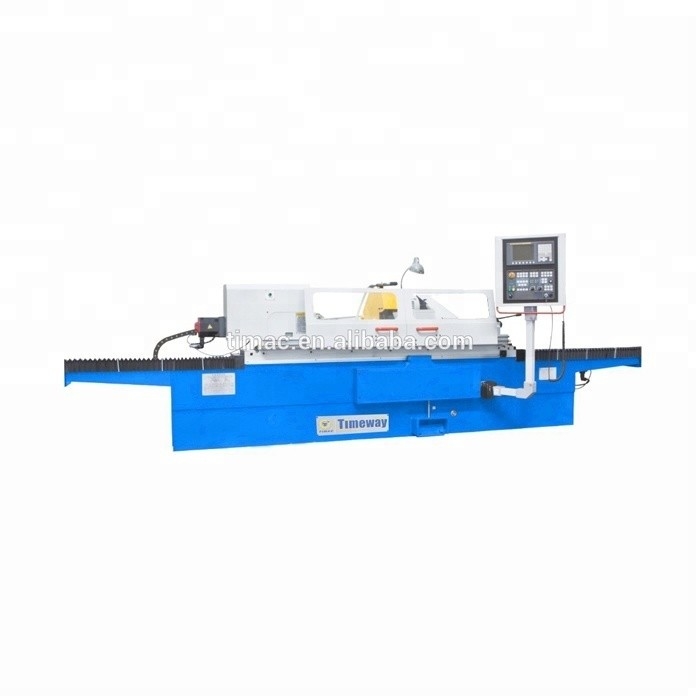

Wirtschaftliche CNC-Krankenwellen-Schleifmaschine mit Punktverfolgung für hohe Präzision
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Zertifizierung: | CE ISO |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $50,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse oder Holzpalette |
| Versorgungsmaterial-Fähigkeit: | 200 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Typ: | Schleifmaschine mit CNC-Kurbelwelle | CNC oder nicht: | Maschinen für die Maschinenherstellung |
|---|---|---|---|
| Die Situation: | Neues | Spannung: | 380 V 50 Hz |
| Abmessungen (L*W*H): | Die tatsächliche Situation | Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen |
| Farbe: | Nach Bedarf des Kunden | Mittelhöhe: | 180 mm |
| Max. Werkstückgewicht: | 150 kg | Peripherische Geschwindigkeit des Rades: | 80 m/s |
| Rundheit (O.D.): | 1,5 um | Oberflächenrauheit: | Ra0,32um |
| Maximaler Durchmesser des Rades: | 600 mm | Schleiflänge und Durchmesser: | Anpassungen |
| CNC-System: | Taiwan SYNTEC CNC-System oder andere | Max. Schleiflänge: | 1000 mm |
| Gewicht: | Die tatsächliche Situation | Max. Grinding Diameter: | 320 mm |
| Macht: | 21.475kw | Hafen: | Hafen von China |
Produkt-Beschreibung
Schleifmaschine mit CNC-Kampfwelle (Krankwelle) des Wirtschaftstyps
QMKE-200H QMKE-320B
Hauptfunktionen und Merkmale
1Die Schleifmaschine besteht aus einer Rotationsbewegung und einer exzentrischen Verbindung der Räder mit der Kurbelwelle, um das Zeitschriftenschleifen zu erreichen.die derzeit die fortschrittlichste hochpräzise Kurbelwellen-Schleiftechnologie der Welt ist, können Sie eine Befestigungsvorrichtung tragen, die den Kurbelwellen-Hauptjournal und den Verbindungsstabhals schneidet, die Schleifleistung und die geometrischen Toleranzen erheblich verbessert.
2. Mit Hilfe des SYNTEC-CNC-Systems können auch andere Systeme nach Kundenwunsch konfiguriert werden, z. B. FANUC- oder SIEMENS-CNC-System).
3.Radrahmen mit Hochgeschwindigkeits-Hybridspindelmontage.
4- Mit proprietärer CNC-Schleif-Krankschäft-Software.
5.Konfigurieren Sie eine separate elektrische Box, einen Behälter und einen Filterbehälter.
Hauptzubehör
- Ausrüstung für die Peripherie der Räder
- Drehkreuz der Räder
- Ausgleichsschiene
- Festruhe des offenen Typs
- mit einer Breite von mehr als 20 mm
- Magnetische Trennmaschine
Zusätzliches Zubehör
- Gleichgewichtsstand für Räder
- Durchmessermessgerät
Technische Parameter
| Spezifikationen | Einheiten | QMKE-200H*500/750 | QMKE-320B*1000/1500 |
| Max. Schwingendurchmesser des Werkstücks | mm | Φ200 | Φ320 |
| Max. Länge der Werkstücksanlage | mm | mit einer Breite von nicht mehr als 50 mm | 1050/1550 |
| Max. Durchmesser des Rades | mm | Φ500 | Φ600 |
| Max. periphere Geschwindigkeit des Rades | m/s | 80 | 80 |
| Max. Gewicht des Werkstücks | Weigerung | 70 | 150 |
| Rundheit | Ich weiß nicht. | 1.5 | 1.5 |
| Gleichmäßigkeit des Längsschnitts | Ich weiß nicht. | 5 | 5 |
| Oberflächenrauheit | Ich weiß nicht. | Ra0.32 | Ra0.32 |

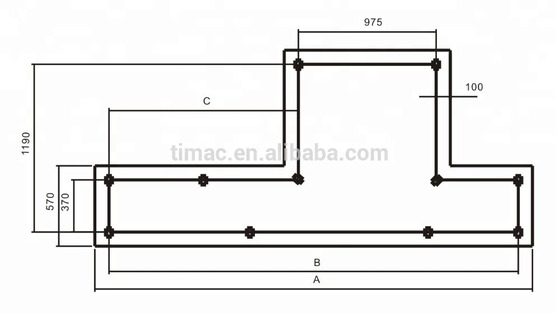

Grundriss
Die Fundamenttiefe hängt von den Bodenmerkmalen ab, sollte jedoch weniger als 400 mm betragen.
