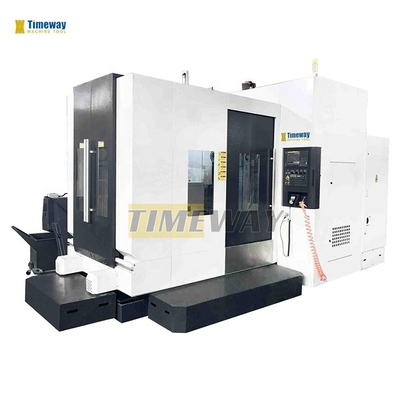

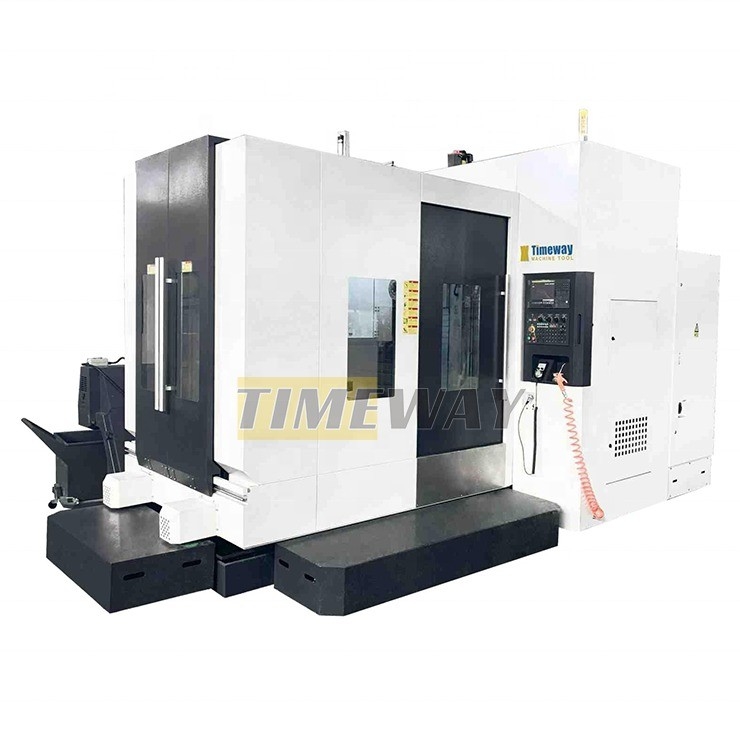

500*500 mm Tischgröße CNC Horizontales Bearbeitungszentrum mit 24 Werkzeugmagazinkapazität
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $70,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gewerbewirtschaft |
|---|---|---|---|
| Nummer der Spindeln: | 3 | Typ: | Horizontale |
| Abmessungen (L*W*H): | 3800*3200*3280 mm | Gewicht (T): | 9,5 t |
| Tabellengröße (mm): | 500*500 Millimeter | CNC-Steuerungssystem: | GSK, FANUC, KND, Siemens |
| Anzahl der Achsen: | 3 | Tabellenbewegung (X) (mm): | 800 mm |
| Tabellenbewegung (Y) (mm): | 800 mm | Tabellenbewegung (Z) (mm): | 800 mm |
| Positionierungsgenauigkeit (mm): | 0,008 | Wiederholbarkeit (X/Y/Z) (mm): | 0,008 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0 - 8000 U/m | Leistung des Spindelmotors ((kW): | 11/15 kw |
| Max. Table Load (Kilogramm): | 800 kg | Vorschubgeschwindigkeit (mm/min): | 1 - 8000 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 3 | Kapazität des Werkzeugmagazines: | 24 |
| Wichtige Verkaufspunkte: | Automatisch | Gewährleistung: | 1 Jahr |
| Spannung: | 220/380 V | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Maschinentyp: | Horizontale Bearbeitungsstätte |
| CNC oder nicht: | CNC-System | Anwendung: | Metallbearbeitungszentrum |
| Modell: | HMC500 | Größe der Tabelle: | 500*500 Millimeter |
| Hauptmotorleistung: | 11/15 kw | Spindelgeschwindigkeit: | 8000 U/min |
| Spindeltonner: | USE Geflügel | Maschinengewicht: | 9500 KILOGRAMM |
| Gesamtabmessungen (LxBxH): | 3800*3200*3280 mm | Standort des Ausstellungsraums: | Ägypten, Deutschland, Indonesien, Spanien, VAE, Algerien, Südafrika, Kasachstan, Ukraine, Tadschikis |
| Kernkomponenten: | Motor | Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe, andere |
| Schnelle Zufuhrgeschwindigkeit ((m/min): | 24/24/24 m/min | Hafen: | Hafen von China |
Produkt-Beschreibung
Beschreibung der Produkte

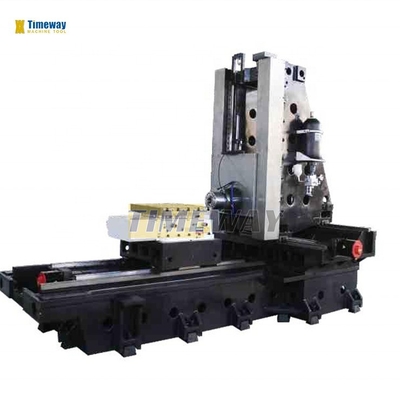

*Gießwerk aus Harz;
* X-, Y-, Z-Schienen übernehmen importierte lineare Führungsstraße, Y-Achse übernimmt für HMC630 ein löschendes Kunststoffschiebeführungsrohrpaar;
* X-, Y- und Z-Schienen haben eine Stainless-Stahl-Teleskop-Abdeckung;
* Standard mit Gürtelspindel;
* Pneumatischer Zylinder der taiwanischen Produktion;

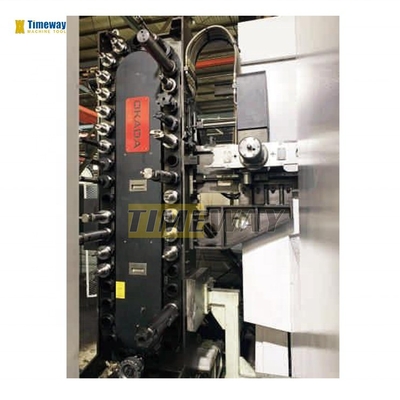

* Taiwan ATC, Scheibenart und Kettenart sind optional erhältlich;
* Importlager für Schrauben;
* Importierte Kupplungen
* Die Ausgleichssysteme für die Hauptbestände verfügen optional über ein Stickstoff- oder ein hydraulisches Ausgleichssystem;
* X-, Y-, Z-Schienen übernehmen importierte lineare Führungsstraße, Y-Achse übernimmt für HMC630 ein löschendes Kunststoffschiebeführungsrohrpaar;
* X-, Y- und Z-Schienen haben eine Stainless-Stahl-Teleskop-Abdeckung;
* Standard mit Gürtelspindel;
* Pneumatischer Zylinder der taiwanischen Produktion;
* Taiwan ATC, Scheibenart und Kettenart sind optional erhältlich;
* Importlager für Schrauben;
* Importierte Kupplungen
* Die Ausgleichssysteme für die Hauptbestände verfügen optional über ein Stickstoff- oder ein hydraulisches Ausgleichssystem;
Spezifikation | Einheit | HMC500 |
Maschinenstruktur | mm | Positiver T-Typ |
Fahrt auf der X-Achse | mm | 800 |
Fahrt auf der Y-Achse | mm | 800 |
Fahrt auf der Z-Achse | mm | 800 |
Das Drehmoment des Servomotors der B-Achse (FANUC) | mm | Bis12 |
Größe der Tabelle | mm | 500 × 500 |
Tabellenindexierung | - Nein. | 1°×360 |
T-Schlitze (Nr. / Breite / Tonhöhe) | - Ich weiß. | 5-18-100 |
Drehgeschwindigkeit des Tisches | Umdrehungen pro Minute | 16.6 |
Ladekapazität | Weigerung | 800 |
Verriegelungskraft (35 kg/cm2) | Gewicht | 5000 |
Abstand von Spindelmitte zum Tisch | mm | 50 bis 850 |
Entfernung zwischen Spindelnase und Tischmitte | mm | 125 bis 925 |
Spindelverstärker | - Ich weiß. | USE Geflügel |
Drehzahl der Spindel | Umdrehungen pro Minute | 8000 |
Hauptmotorleistung | kW | Die Bibel, 15. 11. |
X/Y/Z-Achsen-Servomotor (FANUC) | - Ich weiß. | Bis30/Bis30/Bis30 |
X/Y/Z-Achsen Schneidgeschwindigkeit | m/min | 1-8000 |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 24/24/24 |
X/Y/Z-Achsen-Schienenart | - Ich weiß. | Linear |
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | ±0.008 |
Genauigkeit der Wiederholung der Positionierung der X/Y/Z-Achse | mm | ±0.005 |
B-Achsen-Positionsgenauigkeit | - Nein. | ± 10- Nein. |
Flugsicherungskapazität (Stil) | Werkzeuge | 24 (Disc) |
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug) | Sekunde | 2.7 |
Max. Werkzeuggewicht | Weigerung | 8 |
Max. Werkzeugdurchmesser | mm | Φ78/Φ125 |
Max. Werkzeuglänge | mm | 300 |
Stromversorgung | Qualität | 30 |
Luftdruck erfordern | in kg/cm2 | 8 |
Maschinengewicht | Weigerung | 9500 |
Gesamtgröße (LxWxH) | mm | 3800 × 3200 × 3280 |

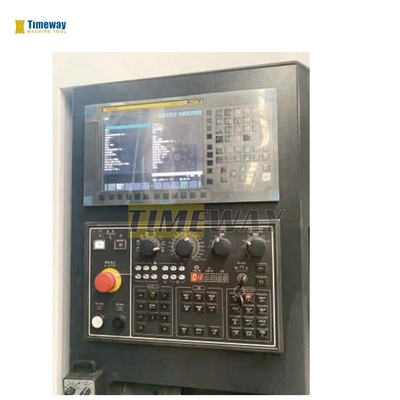

·NC-Rotationsarbeitstisch (Achse B); ·Arbeitsleuchte;·Prüfleuchte; ·USB- und LAN-Schnittstelle; ·"Technologie" für die "Entwicklung" oder "Entwicklung" von "Technologien" im Sinne des Anhangs 1 der vorliegenden Regelung. ·Zentralisiertes automatisches Schmiersystem. ·Kühlsystem. ·Wärmetauscher für elektrische Schränke; ·Ausgleichsblöcke und -schrauben; ·Werkzeugkasten und Werkzeuge; ·CNC-Steuerung: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR und so weiter. | ·ZF- oder BF-Reduktor; ·Kreisförmige Kühlmitteldüse; ·Kühlmittel durch Spindel (CTS); ·Spindelölkühler; ·Klimaanlage (A/C) für elektrische Schränke; ·Automatisches System zur Messung der Werkzeuglänge; ·Automatische Werkstückmesssysteme; ·Optional mit Sprial- und Kettenchipförderer. |
