Das gesamte Bett, die Säule und der Arbeitstisch werden in einem Stück gegossen, wodurch die Steifigkeit der Drehmaschine gewährleistet wird, und die innere Belastung wird durch Sekundärhärtung nach der Rohbearbeitung des Gießwerks beseitigt,und die Stabilität des Kissenbettes bei der Bearbeitung großer Formen. (10 t/m2, theoretisch 16 t/m2)
 |
Anforderung des Kunden Spannung Brücke Gantry Bearbeitungszentrum für Präzisionsarbeiten
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC TIMEWAY |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $259,998.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (kann fumigiert werden) |
| Versorgungsmaterial-Fähigkeit: | 150 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Gefahr für die Gesundheit |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Schrägstange |
| Abmessungen (L*W*H): | 5900 x 5100 x 4400 | Gewicht (T): | 24 T |
| Tabellengröße (mm): | 3680x2000 | CNC-Steuerungssystem: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Anzahl der Achsen: | 3 | Tabellenbewegung (X) (mm): | 3000 |
| Tabellenbewegung (Y) (mm): | 2000 | Tabellenbewegung (Z) (mm): | 800 |
| Positionierungsgenauigkeit (mm): | 0.04mm | Wiederholbarkeit (X/Y/Z) (mm): | 0,008 |
| Leistung des Spindelmotors ((kW): | 26 | Max. Table Load (Kilogramm): | 10000 kg |
| Min. Zeit für den Werkzeugwechsel: | 2 | Kapazität des Werkzeugmagazines: | 16, 24 |
| Wichtige Verkaufspunkte: | Multifunktionales | Gewährleistung: | 1 Jahr |
| Spannung: | Die Anforderungen des Kunden | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Reisen auf der X-Achse: | 3000 |
| Y-Achsen-Reise: | 2000 | Z-Achsen-Reise: | 800 |
| Größe der Tabelle: | 3680x2000 | Zahl der Achse: | 3 |
| Produktbezeichnung: | CNC-Bearbeitungszentrum | Maschinentyp: | CNC-Gantry-Bearbeitungszentrum |
| Art der Ware: | Das Gantry-Bearbeitungszentrum | Durchmesser der Spindel: | 200 |
| Schlüsselwörter: | CNC-Gantry-Bearbeitungszentrum | Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe |
| Standort des Ausstellungsraums: | Philippinen, Marokko, VAE, Kolumbien, Bangladesch | Kernkomponenten: | Motor |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung

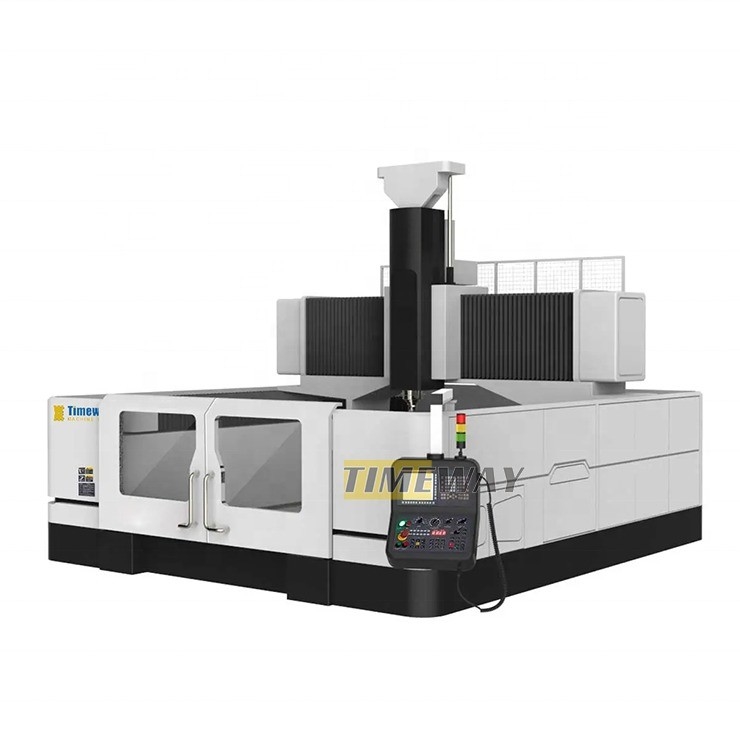

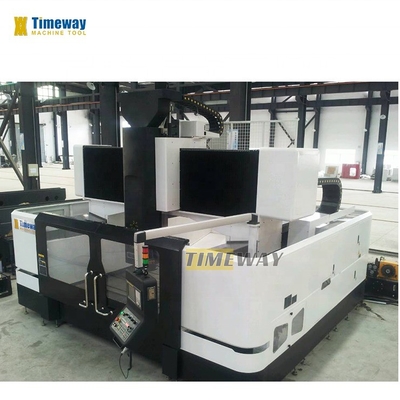

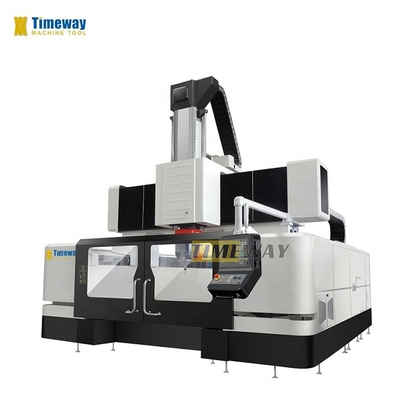

Gantry-Bearbeitungszentrum
Beschreibung der Produkte
Beförderung großer Werkstücke:
Technischer Parameter:
Modell | Einheit | BGM3020 | BGM4020 | BGM5020 |
Gantrybreite | mm | 2650 | 2650 | 2650 |
Durchmesser der Spindel | mm | 200 | 200 | 200 |
Drehzahl der Spindel | Umdrehungen pro Minute | 6000 | 6000 | 6000 |
Spindel Max. Drehmoment | Nm | 560 | 560 | 560 |
X-Achsen-Versorgungsgeschwindigkeit | mm/min | 10000 | 10000 | 10000 |
Schnellzufuhrgeschwindigkeit in der Y-Achse | m/min | 20 | 20 | 20 |
Z-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 16 | 16 | 16 |
1. Harz-Sandguss; | 1. Die Verdrahtung der vierten Achse; |
2. X- und Y-Schienen übernehmen importierte lineare Führungswege, Z-Schienen übernehmen gleitende Führungswege; | 2. NC Drehtisch; |
3. X-, Y- und Z-Schienen haben eine aus Edelstahl gefertigte Teleskopabdeckung; | 3. direkt angetriebene Spindel (Geschwindigkeit: 10000rpm, 12000rpm, 15000rpm); |
4. Standard mit Gürtelspindel, optional für direkt angetriebenen Spindel; | 4. Kreisförmige Kühlmitteldüse; |
5. Luftzylinder der taiwanischen Produktion; | 5. Kühlmittel durch Spindel (CTS); |
6. Taiwan ATC, Karussell- und Scheibentyp sind optional erhältlich; | 6. Spindelölkühler; |
7 Einfuhrlager für Schleifzüge; | 7. Klimaanlage (A/C) für den elektrischen Schrank; |
8. Importkopplung; | 8. Automatisches System zur Messung der Werkzeuglänge |
9. Hauptstock-Balanciersystem haben schwere Gießerei oder Stickstoffbalanciersystem als Option; | 9. Automatische Werkstückmesssysteme; |
10. vollständig eingeschlossen; | 10. Schraubsplitterförderer; |
11. Starres Klopfen; | 11. Ketten-Schraubförderer; |
12. Spindelzentrum Luftstrahl; | 12. Hochdruckwasserspülsystem; |
13. Arbeitsleuchte; | 13. Sicherheitstür; |
14. Pilotleuchte; | 14- Öl-Skimmer. |
15. USB- und LAN-Schnittstelle; | |
16. manueller Pulsgenerator (MPG); | |
17Zentralisiertes automatisches Schmiersystem. | |
18- Kühlsystem. | |
19. Wärmetauscher für das elektrische Schrank; | |
20. Ebenenblöcke und Schrauben; | |
21. Werkzeugkasten und Werkzeuge; | |
22. CNC-Steuerung: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR usw. |
Maschinendetails
Ich habe ihn nicht gesehen.

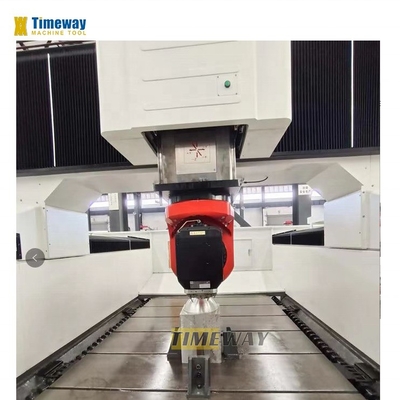

>> Die gehärteten und feingemachten Arbeitsplatten sorgen für eine hohe Steifigkeit.
>> Optional Taiwan TJR NC Drehtisch für die 4. Achse zur Verarbeitung von runden Stücken und zur Realisierung der 4-Achsenverbindung.
Ich habe ihn nicht gesehen.
>> Große Arbeitsfläche kann den Verarbeitungsanforderungen verschiedener Größen entsprechen.
>> Die Teleskophülle aus Edelstahl kann die Leitungen der Maschine und die Kugelschraube wirksam vor Schäden schützen.
Ich habe ihn nicht gesehen.
>> Wählen Sie das Werkzeugmagazin Taiwan BT40, mithohe Konzentrizität, geringer Lärm, schneller Werkzeugwechsel, hohe Präzision, lange Lebensdauer.
Ich habe ihn nicht gesehen.
>> Stabiles CNC-System garantiert alle Arbeitsleistung des CNC-Vertikalbearbeitungszentrums.
>> Mitsubishi CNC-System ist optional.
Ich habe ihn nicht gesehen.
>> Kettentyp-Chipförderer ist optional.
Warum Sie uns wählen
Renishaw-Laser-Interferometer für CNC-Vertikalbearbeitungszentrum:
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
Positive Kommentare von Kunden
Einführung in das Unternehmen

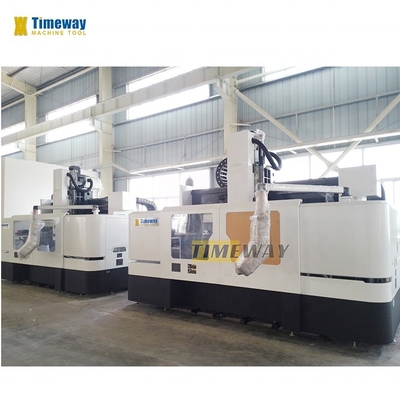

Fabrikanzeige:
Text Einleitung:
Firmenprofil:
Timeway Machine Tool Co., Ltd. ist ein professionelles Werkzeugmaschinenherstellungsunternehmen, die wichtigsten Produkte sind Drehmaschine, Fräsmaschine, Schleifmaschine usw.,und entsprechend den Bedürfnissen der Kunden können wir auch verschiedene Spezialmaschinen entwerfen und fertigen, um im Bereich der Werkzeugmaschinen Dienstleistungen im Bereich der technologischen Modernisierung und Umwandlung zu erbringen.
Unsere Fabrik wurde 2014 gegründet. Es hat professionelle Techniker, ein Forschungs- und Entwicklungsteam, produziert und verkauft CNC-Ausrüstung und bietet professionelle kundenspezifische Dienstleistungen.Unsere Produkte werden weit verbreitet in der Formenverarbeitung verwendet, 3C-Produkte, landwirtschaftliche Maschinen, Erdölmaschinen, Autoteileverarbeitung, Luft- und Raumfahrtindustrie usw., die mehr als 60 Länder und Regionen im In- und Ausland verkaufen.
Häufig gestellte Fragen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität mit wettbewerbsfähigem Preis; 2. Professionelles F&E-Team und 25 Jahre Exporterfahrung; 3. Exportiert in mehr als 60 Länder; 4. CE, ISO-Zertifikate; 5.24 Stunden Online-Dienst (Skype), WhatsApp, Wechat, Trademanager); 6. 12 Monate Qualitätsgarantie; 7. Übersee Ingenieure zur Verfügung, um Probleme zu lösen; F: Haben Sie QC oder Sicherheitsstandards für Ihre Maschinen? A: Ja,Wir haben eine sehr strenge Qualitätskontrolle eingerichtet, um gute Qualität zu gewährleisten.. F: Was ist die MOQ? A: 1 Satz (nur einige billige Maschinen werden mehr als 1 Satz sein) F: Was ist mit den Zahlungsbedingungen? A: (1) T / T mit 30% Vorauszahlung,und 70% der vor dem Versand zu zahlenden Restzahlung(2) Unwiderrufliche LC bei Ankunft; (3) Western Union, MoneyGram usw. F: Wie steht es mit der Garantie? A: Die Garantiefrist beträgt ein Jahr nach Lieferung.Wir liefern lebenslangen Service für die Maschine.
