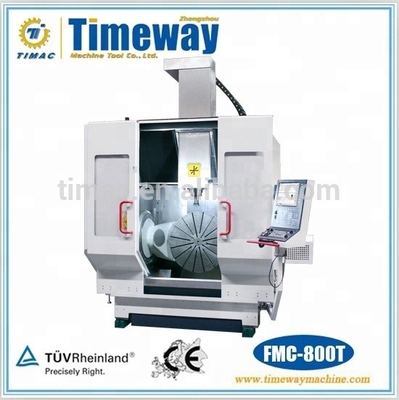

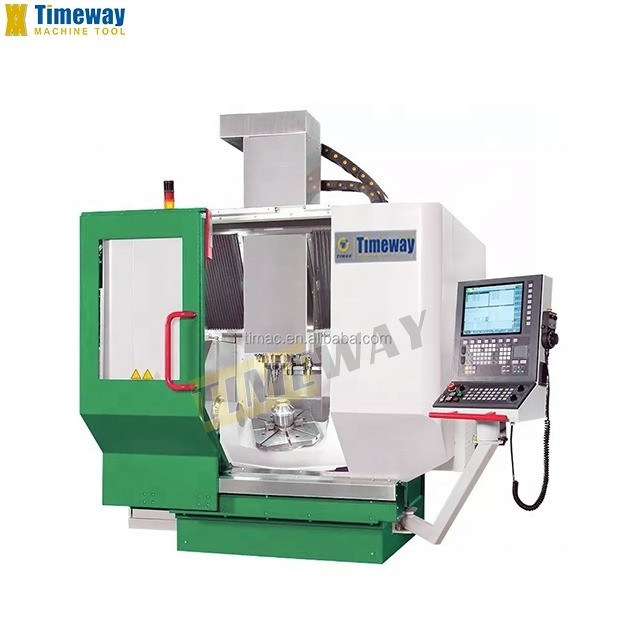

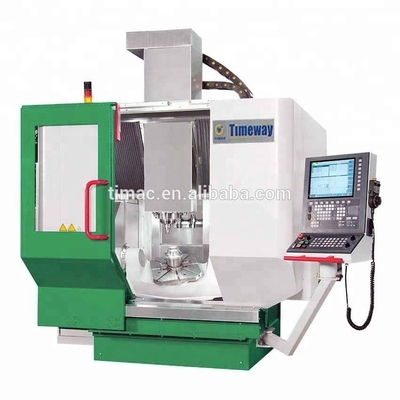

800 mm Tischfahrt Fünf-Achsen-vertikaler CNC-Bearbeitungszentrum für die Produktion von Kleinserien
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | ISO CE |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $280,000.00/sets 1-2 sets |
| Verpackung Informationen: | Standardpaket |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | Andere |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Vertikal |
| Abmessungen (L*W*H): | 2660*4655*2650 mm | Gewicht (T): | 12 T |
| CNC-Steuerungssystem: | FANUC | Anzahl der Achsen: | 5 |
| Tabellenbewegung (X) (mm): | 800 | Tabellenbewegung (Y) (mm): | 650 |
| Tabellenbewegung (Z) (mm): | 450 | Positionierungsgenauigkeit (mm): | ±0.012 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.008 | Leistung des Spindelmotors ((kW): | 15,5 KILOWATT |
| Max. Table Load (Kilogramm): | 8 kg | Min. Zeit für den Werkzeugwechsel: | 6 |
| Kapazität des Werkzeugmagazines: | 24 | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Gewährleistung: | 1 Jahr | Spannung: | 380 V/50 Hz |
| Art der Vermarktung: | Heißes Produkt 2019 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Worktabledurchmesser: | 650 Millimeter | Max. Gewicht des Werkstücks: | 1000 KG |
| Spindelgeschwindigkeit: | 16000 U/min | Drehwinkel der A-Achse: | -130° bis +130° |
| X/Y/Z-Achsenfahrt: | 800*650*450 mm | Drehzahl auf der A-Achse: | 30 Umdrehungen pro Minute |
| Drehzahl auf der Achse C: | 600 U/min | Gewicht: | 12000 kg |
| Macht: | 15.5kw (Spindel) | Anwendbare Branchen: | Maschinenreparaturbetriebe, Produktionsbetriebe, andere |
| Standort des Ausstellungsraums: | Italien, Peru, Indonesien, Mexiko, Russland, Thailand, Chile, Kolumbien, Südafrika, Australien | Kernkomponenten: | Motor |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Beschreibung der Produkte
1Verbessertes Portalsystem und die gesamte Maschinenstruktur.
2- Nehmen Sie einen künstlichen Lidan-Bettkörper an.
3Die direkte Antriebstechnologie garantiert eine bessere dynamische Reaktionsfähigkeit.
4- Im Schwerpunkt angetrieben.
5Die Schnellzufuhrgeschwindigkeit beträgt 60 m/min.
6- Hoch dynamische Reaktionstechnik.
7- Höhere Präzision, höhere Verarbeitungsleistung.
8- Pick-up Werkzeugmagazin, Werkzeugwechselzeit ist kurz.
9. Hochgeschwindigkeits-C-Achse realisieren Fräsen und Drehen Verbindung Funktion.
10Drehwinkelbereich der A-Achse: -130° bis +130°.
11Intelligente Stromversorgung, Energieeinsparung von 20% während der Lebensdauer.
2- Nehmen Sie einen künstlichen Lidan-Bettkörper an.
3Die direkte Antriebstechnologie garantiert eine bessere dynamische Reaktionsfähigkeit.
4- Im Schwerpunkt angetrieben.
5Die Schnellzufuhrgeschwindigkeit beträgt 60 m/min.
6- Hoch dynamische Reaktionstechnik.
7- Höhere Präzision, höhere Verarbeitungsleistung.
8- Pick-up Werkzeugmagazin, Werkzeugwechselzeit ist kurz.
9. Hochgeschwindigkeits-C-Achse realisieren Fräsen und Drehen Verbindung Funktion.
10Drehwinkelbereich der A-Achse: -130° bis +130°.
11Intelligente Stromversorgung, Energieeinsparung von 20% während der Lebensdauer.
Spezifikationen | Spezifikationen | Einheit | FMC-600 | FMC-600T (mit Drehen) | |
Kapazität | Max. Drehdurchmesser des Werkstücks | mm | Φ800 | Φ800 | |
Max. Fräsbreite | mm | 800 | 800 | ||
Max. Fräshöhe | mm | 420 | 420 | ||
Der Durchmesser des Arbeitstisches | mm | Φ650*540 | Φ650 | ||
Max. Gewicht des Werkstücks | Weigerung | 1000 | 1000500 (Umdrehung) | ||
Reisen | X/Y/Z-Achsenbewegung | mm | 800/650/450 | 800/650/450 | |
Der Drehwinkelbereich der A-Achse | - Nein. | -130°- +130° | -130°- +130° | ||
C-Achsen Drehwinkelbereich | - Nein. | Ein beliebiger Winkel | Ein beliebiger Winkel | ||
Spindel | Max. Drehmoment der Spindel | N.m. | 42/62 | 42/62 | |
Max. Spindelgeschwindigkeit | Umdrehungen pro Minute | 16000 | 16000 | ||
Nennleistung des Spindelmotors | kW | 15.5 | 15.5 | ||
Typ der Werkzeughalte | HSK-A63 | HSK-A63 | |||
Werkzeugzentrum aus dem Wasser | Zusätzlich | Zusätzlich | |||
Spindelrichtung | - Ja, das ist es. | - Ja, das ist es. | |||
Positionsschließung | - Nein. | - Ja, das ist es. | |||
A-Achse | Antriebsart | Direktantrieb mit Drehmomentmotor | Direktantrieb mit Drehmomentmotor | ||
Drehmoment des Antriebs S1/S6 | N.m. | 1880/3480 | 1880/3480 | ||
C-Achse | Antriebsart | Direktantrieb mit Drehmomentmotor | Direktantrieb mit Drehmomentmotor | ||
Drehmoment des Antriebs S1/S6 | N.m. | 860/1620 | 860/1620 | ||
Max. Zuführgeschwindigkeit | X/Y/Z-Achse | m/min | 48 60 | 48 60 | |
A-Achse | Umdrehungen pro Minute | 30 | 30 | ||
C-Achse | Umdrehungen pro Minute | 80 | 600 | ||
Einheit für die Einstellung von Min | X/Y/Z-Achse | Ich weiß nicht. | 1- 0, 0, 0, 0, 0, 0, 0, 0,1 | 1- 0, 0, 0, 0, 0, 0, 0, 0,1 | |
C-Achse | - Nein. | 00,001°; 0,0001° | 00,001°; 0,0001° | ||
Vollständige Schlusskontrolle | X/Y/Z-Achse | Standards | Standards | ||
A/C-Achse | Standards | Standards | |||
Positionsgenauigkeit | X/Y/Z-Achse | Ich weiß nicht. | 8; 5 | 8; 5 | |
A/C-Achse | " | 8; 5 | 8; 5 | ||
Neupositionierungsgenauigkeit | X/Y/Z-Achse | Ich weiß nicht. | 53. | 53. | |
A/C-Achse | " | 53. | 53. | ||
Werkzeugmagazin | Kapazität | 32 | 32 | ||
Max. Durchmesser des Werkzeugs | mm | Φ80 | Φ80 | ||
Max. Länge des Werkzeugs | mm | 300 | 300 | ||
Max. Gewicht des Werkzeugs | Weigerung | 8 | 8 | ||
Zubehör | Wireless Werkstück Messkopf | Ich weiß nicht. | ±3 ((Neupositionierungsgenauigkeit) | ||
Werkzeugsetzungsmessgerät | Ich weiß nicht. | ±3 ((Neupositionierungsgenauigkeit) | |||
Maschinengewicht | N.W. | Weigerung | 12000 | 12000 | |
CNC-System | Modell | GNC61 CNC-System | |||
