5 Achsen Metall-CNC-Fräsmaschine Fanuc-Bearbeitungszentrum mit 1400 kg Max.
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC, TIMEWAY |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $330,000.00/sets 1-2 sets |
| Verpackung Informationen: | Standardpaket |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| Die Situation: | Neues | Nummer der Spindeln: | Zwillinge |
|---|---|---|---|
| Typ: | Vertikal | Abmessungen (L*W*H): | 3100*4970*3030 mm |
| Gewicht (T): | 15 t | Tabellengröße (mm): | Andere |
| CNC-Steuerungssystem: | GSK, FANUC, KND, Siemens | Anzahl der Achsen: | 3 |
| Tabellenbewegung (X) (mm): | 900 | Tabellenbewegung (Y) (mm): | 800 |
| Tabellenbewegung (Z) (mm): | 540 | Positionierungsgenauigkeit (mm): | ±0.008 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.005 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 20 - 12000 R/m |
| Leistung des Spindelmotors ((kW): | 30 | Max. Table Load (Kilogramm): | 1400 KG |
| Min. Zeit für den Werkzeugwechsel: | 7 | Kapazität des Werkzeugmagazines: | 32 |
| Wichtige Verkaufspunkte: | Automatisch | Gewährleistung: | Ein Jahr |
| Spannung: | 380 V/50 Hz | Art der Vermarktung: | Gewöhnliche Ware |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 2 Jahre | Worktabledurchmesser: | 800 mm |
| Max. Gewicht des Werkstücks: | 1 400 kg | Spindelgeschwindigkeit: | 12000RPM |
| Drehwinkel der C-Achse: | Jeder 360° | X/Y/Z-Achsenfahrt: | 900/800/540 mm |
| Drehzahl auf der A-Achse: | 30 Rpm | Drehzahl auf der Achse C: | 600 U/min |
| CNC-System: | Chinesisches GNC61CNC-System | Gewicht: | 15000kg |
| Macht: | 30 kW (Spindel) | Anwendbare Branchen: | Baumaterialwerkstätten, Maschinenreparaturwerkstätten, Fertigungsanlagen, Lebensmittel- und Getränke |
| Standort des Ausstellungsraums: | Kanada, Türkei, USA, Deutschland, Brasilien, Indonesien, Bangladesch, Südafrika | Kernkomponenten: | Lager |
Produkt-Beschreibung

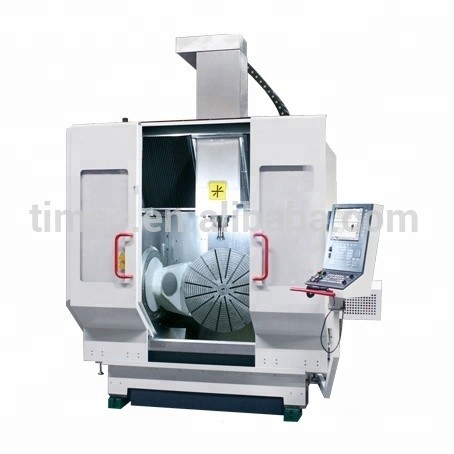

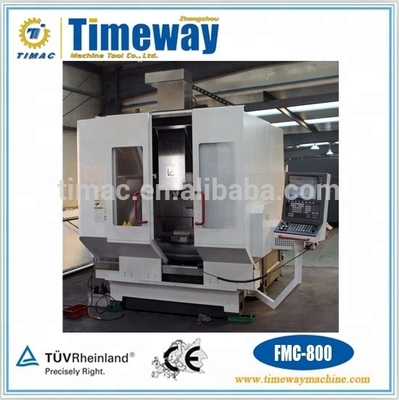

Fünf-Achsen-Vertikal CNC-Bearbeitungszentrum mit Drehwerk
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Vorteile von Werkzeugmaschinen
1Verbessertes Portalsystem und die gesamte Maschinenstruktur.
2- Nehmen Sie einen künstlichen Lidan-Bettkörper an.
3Die direkte Antriebstechnologie garantiert eine bessere dynamische Reaktionsfähigkeit.
4- Im Schwerpunkt angetrieben.
5Die Schnellzufuhrgeschwindigkeit beträgt 60 m/min.
6- Hoch dynamische Reaktionstechnik.
7- Höhere Präzision, höhere Verarbeitungsleistung.
8- Pick-up Werkzeugmagazin, Werkzeugwechselzeit ist kurz.
9. Hochgeschwindigkeits-C-Achse realisieren Fräsen und Drehen Verbindung Funktion.
10Drehwinkelbereich der A-Achse: -130° bis +130°.
11Intelligente Stromversorgung, Energieeinsparung von 20% während der Lebensdauer.
Vorteile des CNC-Systems
1. Perfekte Fünf-Achsen-Technologie ((RTCP, geneigte Maschinenbearbeitung)
2Hochgeschwindigkeits-Informationsübertragung.
3Hochauflösende, präzise Frequenzsteuerung.
4Präzisionswahrnehmung für Position oder Winkel.
5- Mehrkanalsteuerungstechnologie.
6- Systeme unterstützen drahtlose Sonde, Werkzeug-Einstellungsmessgerät.
7. Fehlerkompensationsfunktion: die bidirektionale Schrägkompensation, die Linearitätskompensation (einschließlich jeder Abbiegungskompensation) und der vertikale Kompensationsgrad usw.
8Sekundärentwicklung und Offline-3D-Simulationssystem
Leistung und Merkmal
Verbessertes Gantry-Rahmen und Gesamtmaschinenstrukturdesign
1- Die optimale Spindelunterstützung.
2. Verwenden Sie als Referenz klassische Struktur der vertikalen Koordinatbohrung, haben eine bessere Spindelsteifigkeit.
3. CNC-Rotationsschwing-Arbeitsbank realisieren Struktur von Doppelwand Unterstützung.
4Die Y-Achse hat vier Leitungen als Stütze und Hauptantrieb in der Mitte.
5. Kreisförmiges Werkzeugmagazin in Kombination mit Drehmaschinen, einfache Struktur und Platzersparnis.
Künstliche Lidan-Bettkörper
1Der Wärmeausdehnungskoeffizient beträgt nur 1/20 des Gusseisen, kleiner thermischer Verformungsfehler.
2Die künstliche Lidan-Dämpfung ist sechsmal so hoch wie die des Gusseisens, bessere Vibrationsleistung.
3Einmal geformt, sparen Sie die anschließende Bearbeitungszeit und Kosten erheblich.
4. Herstellungsprozess bei Raumtemperatur, Präzisionsmaschinen zur Auswahl von Bettmaterialien.
Technik der direkten Antriebe
1. Gute dynamische Reaktionsfähigkeit
2. Rückschlagfrei, kein mechanischer Verschleiß der Getriebe
3. Durch Drehmomentmotor als Drehkoordinat-Hauptantriebstechnologie
4. FMC-800 und FMC-400T C-Achse sind jeweils mit einem Drehmomentmotor mit niedriger/höher Drehzahl ausgestattet, so daß das Fräsen und Drehen mit hoher Präzision abgeschlossen werden kann.
Im Schwerpunkt der Schwerkraft angetrieben
1Stärkere und stabilere Antriebe.
2- Wiege-Tisch mit Schwerpunktantrieb.
3Wirksam die Vibration zurückhalten, um Rückschlag zu beseitigen.
4. Benutzern eine optimale Verarbeitungsleistung zu bieten.
Hochdynamische Reaktionstechnologie
1. Dynamische Leistungsoptimierung von Werkzeugmaschinen in beweglichen Teilen.
2. Die Konstruktion der starken Steifigkeit und des leichten Gewichts, der Leistungsgleichstellung mechanischer beweglicher Teile, ist von großer Bedeutung.
3- Optionale Funktionsteile für verschiedene Arten zur Optimierung des Parameters der beweglichen Koordinaten.
4Die dynamische Leistung der Werkzeugmaschine entspricht den Anforderungen des Benutzers.
Verwendung der Finite-Element-Analyse zur Hilfsentwicklung von Produkten
1. basierend auf dem 3D-Modell, um die statische Belastung und den dynamischen Betrieb zu simulieren.
2. Simulation und Konstruktionskorrektur für viele Male, das Streben nach jedem Maschinenteil, um die idealen statischen und dynamischen Eigenschaften zu erreichen, um die gesamte Steifigkeit der Werkzeugmaschine zu gewährleisten.
3- Auf der Prototypenmaschine, experimentelle und modale Analyse.
Elektrische Spindel
1. Fräsen elektrische Spindel ist einer der wichtigsten Teile der Bearbeitungszentrum, die Serie Spindel ist Hochgeschwindigkeit, präzise,Hochsteife und leistungsstarke elektrische Spindel (optional Fräsen und Drehen zusammengesetzte elektrische Spindel mit Spindelsperre und Drehfunktion).
2. Über die Zuverlässigkeit der Hochgeschwindigkeitsspindel und die Präzisionsstabilität von Werkzeugmaschinen usw.Konstruktionsoptimierung der elektrischen Spindelkühlung und -schmierung■ Technik der Zuverlässigkeit des HSK-Werkzeugspannmechanismus; Präzisionssteuerung und Präzisionsstabilitätstechnik; Einheitliche und umfassende Leistungsüberwachung Schlüsseltechnologien der motorisierten Spindel;Die Schlüsseltechnologie der Fertigung Technologie der Präzisionsbearbeitung und Montage der stabilen Massenproduktion zu realisieren.
3Es eignet sich für die hocheffiziente Präzisionsbearbeitung von integrierten Bauteilen des Luft- und Raumfahrtbereichs, komplexen Körperteilen, Luftfahrtmotor-Boxteilen, Spiraleinsatz-Teilen und Formteilen.
Technischer Parameter
| Spezifikationen | Einheiten | VMC800 | FMC800 | FMC800T (mit Drehen) | |
| Kapazität | Max. Drehdurchmesser des Werkstücks | mm | - | Φ1100 | Φ1100 |
| Max. Fräsbreite | mm | 1140*806 | 800 | 800 | |
| Max. Fräshöhe | mm | 540 | 540 | 540 | |
| Der Durchmesser des Arbeitstisches | mm | 1140*806 | Φ800; Φ625 | Φ800; Φ625 | |
| Max. Gewicht des Werkstücks | Weigerung | 1400 | 1400 | 1400- 700 (Umdrehung) | |
| Reisen | X/Y/Z-Achsenbewegung | mm | 1100/800/540 | 900/800/540 | 900/800/540 |
| Der Drehwinkelbereich der A-Achse | - Nein. | - | -130°- +130° | -130°- +130° | |
| C-Achsen Drehwinkelbereich | - Nein. | - | Ein beliebiger Winkel | Ein beliebiger Winkel | |
| Spindel | Max. Drehmoment der Spindel | N.m. | 84/125; 115.5/183 | 84/125; 115.5/183 | 84/125; 115.5/183 |
| Max. Spindelgeschwindigkeit | Umdrehungen pro Minute | 12000; 10000 | 12000; 10000 | 12000; 10000 | |
| Nennleistung des Spindelmotors | kW | 3024. | 3024. | 3024. | |
| Typ der Werkzeughalte |
| HSK-A63 | HSK-A63 | HSK-A63 | |
| Werkzeugzentrum aus dem Wasser |
| Zusätzlich | Zusätzlich | Zusätzlich | |
| Spindelrichtung |
| - Ja, das ist es. | - Ja, das ist es. | - Ja, das ist es. | |
| Positionsschließung |
| - Nein. | - Nein. | - Ja, das ist es. | |
| A-Achse | Antriebsart |
| - | Direktantrieb mit Drehmomentmotor | Direktantrieb mit Drehmomentmotor |
| Drehmoment des Antriebs S1/S6 | N.m. | - | 2700 (einfahrer) | 2700 (einfahrer) | |
| C-Achse | Antriebsart |
| - | Direktantrieb mit Drehmomentmotor | Direktantrieb mit Drehmomentmotor |
| Drehmoment des Antriebs S1/S6 | N.m. | - | 1240/2300 | 1490 bis 1960 | |
| Max. Zuführgeschwindigkeit | X/Y/Z-Achse | m/min | 48 60 | 48 60 | 48 60 |
| A-Achse | Umdrehungen pro Minute | - | 30 | 30 | |
| C-Achse | Umdrehungen pro Minute | - | 75 | 600 | |
| Einheit für die Einstellung von Min | X/Y/Z-Achse | Ich weiß nicht. | 1- 0, 0, 0, 0, 0, 0, 0, 0,1 | 1- 0, 0, 0, 0, 0, 0, 0, 0,1 | 1- 0, 0, 0, 0, 0, 0, 0, 0,1 |
| C-Achse | - Nein. | - | 00,001°; 0,0001° | 00,001°; 0,0001° | |
| Vollständige Schlusskontrolle | X/Y/Z-Achse |
| Standards | Standards | Standards |
| A/C-Achse |
| - | Standards | Standards | |
| Positionsgenauigkeit | X/Y/Z-Achse | Ich weiß nicht. | 8; 5 | 8; 5 | 8; 5 |
| A/C-Achse | " | - | 8; 5 | 8; 5 | |
| Neupositionierungsgenauigkeit | X/Y/Z-Achse | Ich weiß nicht. | 53. | 53. | 53. |
| A/C-Achse | " | - | 53. | 53. | |
| Werkzeugmagazin | Kapazität |
| 36 | 36 | 36 |
| Max. Durchmesser des Werkzeugs | mm | Φ125 | Φ125 | Φ125 | |
| Max. Länge des Werkzeugs | mm | 230 | 230 | 230 | |
| Max. Gewicht des Werkzeugs | Weigerung | 10 | 10 | 10 | |
| Zubehör | Wireless Werkstück Messkopf | Ich weiß nicht. | ±3 ((Neupositionierungsgenauigkeit) | ||
| Werkzeugsetzungsmessgerät | Ich weiß nicht. | ±3 ((Neupositionierungsgenauigkeit) | |||
| Maschinengewicht | N.W. | Weigerung | 14000 | 15000 | 15000 |
| CNC-System | Modell |
| GNC61 CNC-System
| ||
Anmerkungen: Die Werkzeugmaschinen der Serie haben auch 400Series; 600Series; 1250Series. Unter den VMC-Serie ist nur mit X/Y/Z-Achse ausgestattet, keine A/C-Achse. FMC-T-Serie Standard:Elektrische Spindel mit Verriegelung und C-Achse Hochgeschwindigkeit. aber FMC-Serie elektrische Spindel ohne Verriegelung und C-Achse niedrige Geschwindigkeit.

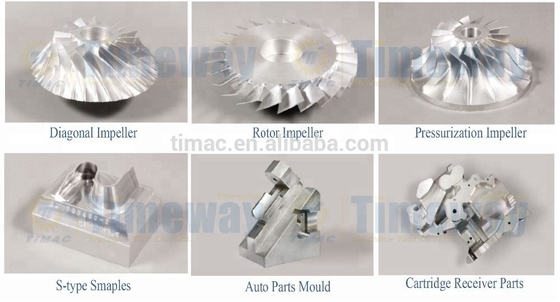

Typische Beispiele
Arbeitsbilder
Diagramm für Geschwindigkeit, Leistung und Drehmoment
800er Serie
| 800-Serie Spindel | |
| 800-Serie Spindel | |
Bodenfläche
Planansicht (mm)
| Modell | FMC400 | FMC600 | FMC800 | FMC1250 |
| V-01 | 2882 | 3320 | 3745 | 4125 |
| V-02 | 2003 | 2414 | 2788 | 3005 |
| V-03 | 1800 | 2279 | 2751 | 2980 |
| V-04 | 4200 | 4655 | 4970 | 5320 |
| V-05 | 1400 | 1560 | 1700 | 1900 |
| V-06 | R1400 | R1420 | R1440 | R1520 |
| V-07 | R325 | R325 | R325 | R325 |
| V-08 | 235 | 245 | 265 | 280 |
| V-09 | 650 | 650 | 800 | 800 |
| V-10 | 650 | 650 | 800 | 800 |
| V-11 | 420 | 635 | 900 | 1350 |
Vorsicht (MM)
| Modell | FMC400 | FMC600 | FMC800 | FMC1250 |
| F-01 | 2388.5 | 2648.5 | 3028.5 | 3325 |
| F-02 | 1732.5 | 2075 | 2400 | 2705 |
| F-03 | 1640 | 1682 | 1706 | 1752 |
| F-04 | 240*120*100 | 240*120*100 | 280*130*75 | 280*130*100 |
