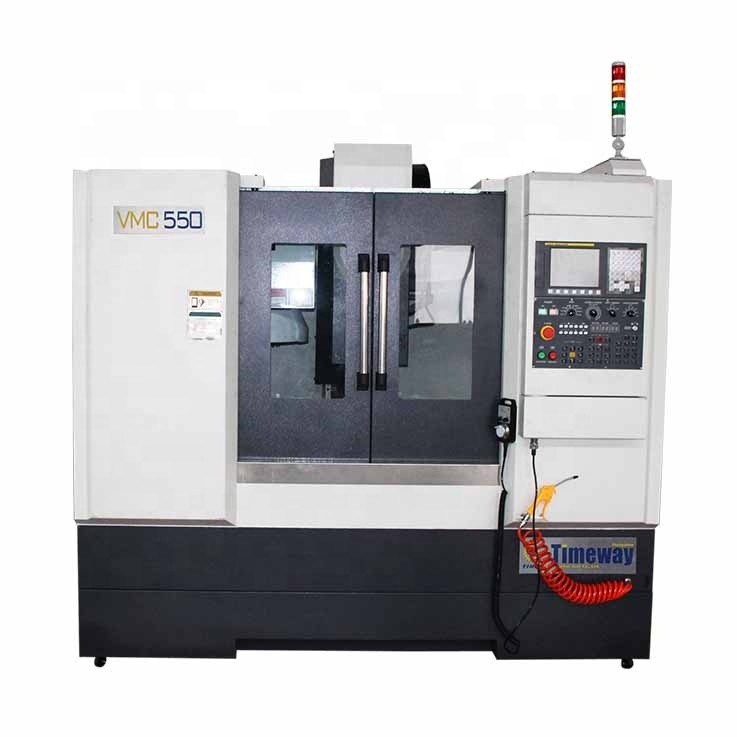

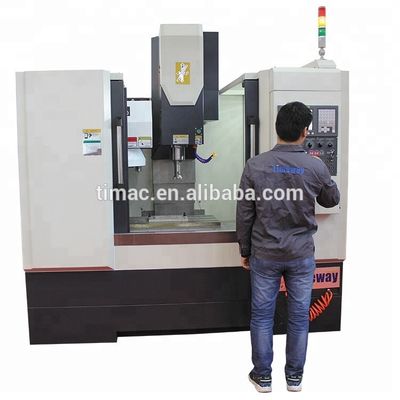

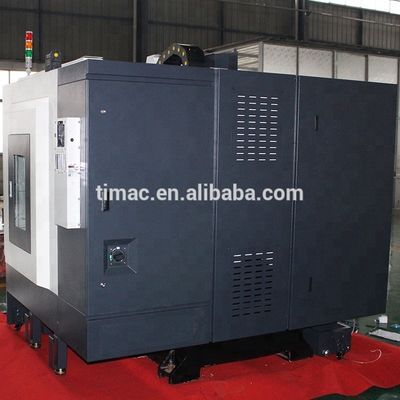

500 mm Spindelfahrt VMC550 3-Achsen-Linienbahn-Vertikalbearbeitungszentrum CNC-Maschine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $30,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse |
| Versorgungsmaterial-Fähigkeit: | 200 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Nummer der Spindeln: | Einzigartig |
|---|---|---|---|
| Typ: | Vertikal | Abmessungen (L*W*H): | 2100x1800x2150 mm |
| Gewicht (T): | 3 T | Tabellengröße (mm): | 320x800 |

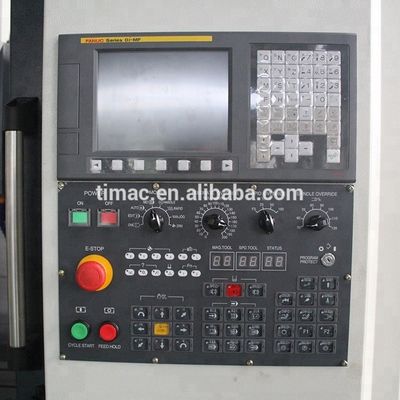

| CNC-Steuerungssystem: | GSK, FANUC, MITSUBISHI, Siemens | Anzahl der Achsen: | 3 |
| Tabellenbewegung (X) (mm): | 550 | Tabellenbewegung (Y) (mm): | 340 |
| Tabellenbewegung (Z) (mm): | 500 | Positionierungsgenauigkeit (mm): | ±0.005 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.003 | Leistung des Spindelmotors ((kW): | 5.5 |
| Max. Table Load (Kilogramm): | 350 KG | Min. Zeit für den Werkzeugwechsel: | 1 |
| Kapazität des Werkzeugmagazines: | 12 | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Gewährleistung: | 1 Jahr | Spannung: | Nach Bedarf |
| Art der Vermarktung: | Heißes Produkt 2019 | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Maschinentyp: | Vertikalbearbeitungszentrum CNC | Steuerungsmodus: | Vollautomatisch |
| Steuerungssystem: | FANUC oder SIEMENS oder GSK | Werktischgröße: | 320 x 800 mm |
| Werktisch-Reise: | 550/340 mm | Vertikalfahrt der Spindel: | 500 mm |
| Spindelgeschwindigkeit: | 0-8000 U/min | Spindelart: | USE Gefahrenabwehr |
| Schienen: | Linear | Zuführgeschwindigkeit auf der Achse X/Y/Z: | 24/24/24m/min |
| Anwendbare Branchen: | Herstellungsbetrieb | Standort des Ausstellungsraums: | Peru, Kenia, Kolumbien, Südafrika |
| Kernkomponenten: | Lager | ||
Produkt-Beschreibung
3-Achsen-Lineare Schienen-Vertikalbearbeitungszentrum CNC-Maschine
VMC550
|
| Eigenschaften: |
| • In allen Phasen, von der Grundlagenkonstruktion bis zur Gewährleistung einer schnellen und präzisen Dauerbearbeitung, wird die Struktur der Werkzeugmaschine mit ANSYS analysiert. • Zur Gewährleistung einer hervorragenden Biegefestigkeit der Werkzeugmaschine werden Simulationsprüfungen für Verformungen durchgeführt, die entstehen, wenn das Zentrum der Werkzeugmaschine belastet wird. |

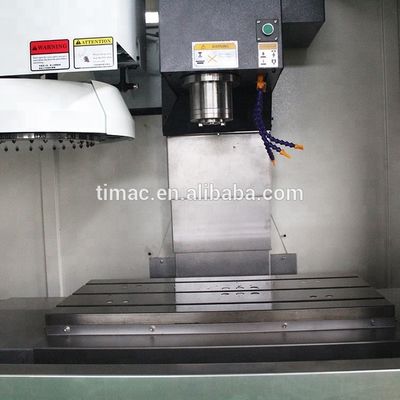

| Ansichten von Funktionsteilen | |
| |
|
|
|
Technischer Parameter:
| Spezifikation | Einheit | VMC550 |
| Arbeitstischgröße ((LxWxH) | mm | 800x320 |
| T-Schlitz ((Anzahl/Breite/Entfernung) | mm | 3-14-110 |
| Max. Gewicht des Arbeitstisches | Weigerung | 350 |
| Fahrt auf der X-Achse | mm | 550 |
| Fahrt auf der Y-Achse | mm | 340 |
| Fahrt auf der Z-Achse | mm | 500 |
| Abstand von Spindelmitte zu Spalte | mm | 390 |
| Entfernung zwischen Spindelnase und Arbeitstisch | mm | 100 bis 600 |
| Spindelverstärker | - | USE Gefahrenabwehr |
| Drehzahl der Spindel | Umdrehungen pro Minute | 8000 |
| X-Achsen-Schnellzufuhrgeschwindigkeit | mm/min | 24000 |
| Schnellzufuhrgeschwindigkeit in der Y-Achse | mm/min | 24000 |
| Z-Achsen-Schnellzufuhrgeschwindigkeit | mm/min | 24000 |

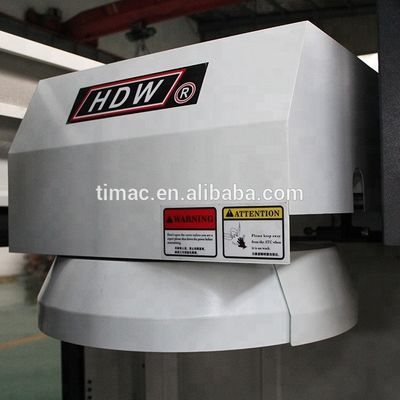

| Flugsicherungstyp | - | Karussell |
| Flugsicherungsstation | Stück | 12 |
| Max. Werkzeuggewicht | Weigerung | 8 |
| Max. Werkzeugdurchmesser | mm | 90 |
| Max. Werkzeuglänge | mm | 300 |
| Zeit für den Werkzeugwechsel | Sekunde | 7/60 Hz |
| Spindelmotorleistung | kW | 5.5 |
| Leistung des X-Achsen-Servomotors | Nm | 6 |
| Leistung des Y-Achsen-Servomotors | Nm | 7.7 |
| Leistung des Z-Achsen-Servomotors | Nm | 10 |
| Positionsgenauigkeit | mm | ± 0,005/300 |
| Genauigkeit der Neupositionierung | mm | ±0.003 |
| Gesamtgröße (LxWxH) | mm | 2100x1800x2150 |
| Maschinengewicht | Weigerung | 3000 |
