VY-Serie Vertikales Bearbeitungszentrum Lineare Führung und Max. Tischbelastung bis zu 1000 kg
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $150,000.00/sets 1-1 sets |
| Versorgungsmaterial-Fähigkeit: | 200 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| Die Situation: | Neues | Nummer der Spindeln: | 4 |
|---|---|---|---|
| Typ: | Vertikal | Abmessungen (L*W*H): | 3585*2830*3080 mm |
| Gewicht (T): | 10 T | Tabellengröße (mm): | 1400x700 |
| CNC-Steuerungssystem: | GSK, FANUC, MITSUBISHI, KND, Siemens und DELEM | Anzahl der Achsen: | 4 |
| Tabellenbewegung (X) (mm): | 1300 | Tabellenbewegung (Y) (mm): | 700 |
| Tabellenbewegung (Z) (mm): | 650 | Positionierungsgenauigkeit (mm): | ±0.01 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.005 | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0 - 6000 r.p.m |
| Leistung des Spindelmotors ((kW): | 15 | Max. Table Load (Kilogramm): | 1000 KG |
| Min. Zeit für den Werkzeugwechsel: | 6 | Kapazität des Werkzeugmagazines: | 24 |
| Wichtige Verkaufspunkte: | Automatisch | Gewährleistung: | 1 Jahr |
| Spannung: | angepasst | Art der Vermarktung: | Neues Produkt 2020 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kontrolltyp: | Automatisch |
| Steuerungssystem: | FANUC 0i CNC-System | Größe des Arbeitstisches: | 1400*700 mm |
| Spindelgeschwindigkeit (rpm): | 6000 | Spindelart: | BT50 Gewehrart |
| Tabelle: | 1300/700/650 mm | Max. Last: | 1000 kg |
| Führungsschiene: | Linearführung | Gewicht: | 10 000 kg |
| Macht: | 15/18,5 kW | Anwendbare Branchen: | Maschinenreparaturwerkstätten, Produktionsbetriebe, Restaurants, Bauwerke, Energie und Bergbau |
| Standort des Ausstellungsraums: | Peru, Russland, Rumänien, Südafrika | Kernkomponenten: | PLC |
| Hafen: | Qingdao, China | ||
Produkt-Beschreibung

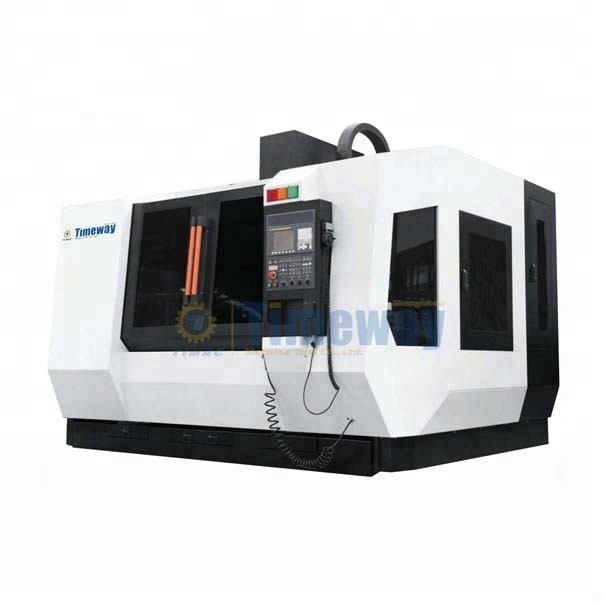

VY-Serie Hot-Sale Vertikales Bearbeitungszentrum mit linearer Führung
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
Zusammenfassung der Maschine
VY-Serie vertikale Bearbeitungszentrum übernimmt die bewegliche Struktur des Kreuzschiebetabels eine lineare Führung, die hauptsächlich bei der Verarbeitung von mittleren und kleinen komplizierten Teilen angewendet wird.Es kann alle Arten von Verarbeitungen beenden.,wie zum Beispiel Fräsen, Bohren, Ausdehnen, Bohren, Einfügen und Profilfräsen bei einer einzigen Befestigung.Mehrfache Verfahren und komplizierte Form Es handelt sich um die wichtigste Anlage in der Maschinenindustrie, der Formenindustrie, der Aktivierung, der Energieindustrie und des Verkehrs.

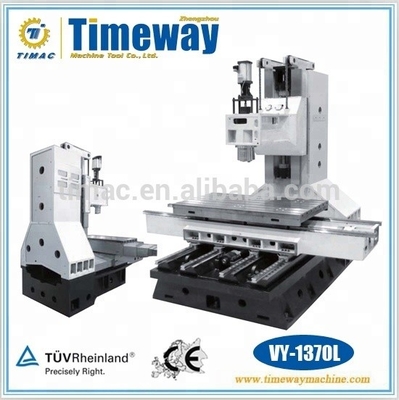

Struktur und Leistung
1Das Bett, der Sattel, der Tisch.Kolonne und Spindelbox bestehen aus hochfesten, geschützten Gusseisen und harzgebundenem Sand und werden durch mehrfache Alterungsprozesse behandelt, um die Steifigkeit und Stabilität der Werkzeugmaschine zu gewährleisten..
2.Die Werkzeugmaschine verwendet die lineare Walzleitung (oder die 2-Achsen-Linearwalzleitung und die 1-Achsen-Schiebeleitung) und die beweglichen Teile zeichnen sich durch eine gute dynamische Reaktion aus,Garantieren Sie die reibungslose lineare Bewegung jeder Achse und realisieren Sie das Schneiden mit hoher Präzision und hoher Effizienz.
3.Alle Achsen verwenden die direkt angetriebene, hochpräzise Kugelschraubmutterdrehung mit einem Wechselstrom-Servomotor mit hohem Drehmoment, die für das hochpräzise und schwere Schneiden von Werkstücken geeignet sind.
4Die Säule hat die durch die große Berührungsfläche gekennzeichnete Heringknochenstruktur, um die Stabilität der Werkzeugmaschine zu gewährleisten und die Verarbeitungsgenauigkeit und Oberflächenglattheit zu verbessern.
5.Die Anwendung des computergestützten Systems (CAE) zur Fertigstellung des optimierten Strukturdesigns und zur Verbesserung der Zuverlässigkeit von Werkzeugmaschinen,und die Endelementmethode (FEM) zur wissenschaftlichen Analyse und Optimierung der Konstruktionsstruktur , was die Steifheit und Stabilität der gesamten Maschinenstruktur gewährleisten kann.
6.Die Oberfläche des Tischs wird mit hoher Frequenz gelöscht, sodass die Härte HRC 45° erreicht, um die Schädigung des Tisches während der Spannung zu verringern.
7.Zweifache Alterungsbehandlung des Gusses, um die vollständige Freisetzung der inneren Belastung und die Präzisionsbeständigkeit der Werkzeugmaschine zu gewährleisten.
8.Die große Y-Achse 4-Linien-Konstruktion anzuwenden, um die Werkzeugmaschine über die höhere Tragfähigkeit und Stabilität zu verfügen ((VY-1370L und andere).
9.Standard-Gürtel-Typ 8000(6000) Drehspindel, bei dem das importierte Präzisionslager P4-Level zum Montieren des Hauptkörpers verwendet wird, um die hohe Präzision und hohe Steifigkeit der Spindel zu gewährleisten.
10.Beide Enden der Kugelschraube übernehmen die eingeführte PN7-Ebene Schraube Stützlager speziell für CNC-Werkzeugmaschinen und auch die Präzisionsmutter für die Verkleidung zur Verringerung der thermischen Verformung,aber die Standortgenauigkeit erheblich verbessern.
11.Alle Führungen und Kugelschrauben verwenden die zentralisierte, zeitgesteuerte und gemessene Schmierung, was zu einer vollständigen und zuverlässigen Schmierung führt.Der Hauptschmierkanal hat die Funktion des Öldruckschutzes.
12.Vollständig geschlossene Abdeckung und hübsches Rückenbild.Unter den Voraussetzungen der Sicherung der Betriebssicherheit und des UmweltschutzesEs ist mit der Mensch-Maschine-Engineering und eleganten und schönen Modellierung Design integriert, um die Operation Berden zu reduzieren und die Arbeitseffizienz in der einfachen Betriebsumgebung zu verbessern.
13.Das vollständig geschlossene Werkzeugwechselfach kann den sicheren, zuverlässigen und effizienten Werkzeugwechsel gewährleisten.
14- Die Ölkügel des Entklemmzylinders hat die Funktion der Flüssigkeitsmessung, um die Zuverlässigkeit des Entklemmens zu gewährleisten.
15.Das Werkzeugmagazin ist optional mit dem Luftzylinder ausgestattet, um einen stabilen Luftdruck zu gewährleisten und das Werkzeug nicht durch eine unzureichende Luftzufuhr zu stecken (optional).
16.Das zyklische Sprühen der Spindel kann die vollständige Abkühlung während der Verarbeitung gewährleisten (optional).
17.Das Streichen des Fahrgestells erleichtert den Bedienern die Reinigung des Schrottes und erhöht die Arbeitsleistung (optional).
18.3-Achse übernimmt eine importierte C3-Genauigkeitskugelschraube.Anwendung eines großen Standardwalzleiters zur Erhöhung der Tragfähigkeit und Stabilität.(VY-1370L und andere)
19Bei der Montage der Gelenkoberfläche wird die Technik der Klebeinspritzung angewandt, die die Verzögerung erheblich erhöhen kann.
20Der dynamische Ausgleichsversuch der Spindel kann die Schwingungen, Lärm und Lagerwärme bei hoher Drehung reduzieren.
21Die Konstruktion der Öl-Wasser-Trennung kann die effektive Trennung von Schneidflüssigkeit und Schmierstoff gewährleisten, um die Recyclingnutzung von Schneidbrennstoffen zu gewährleisten.
22.Die Präzisionsschraube des dreiachsigen Sitzplans ist ohne Dichtungsbau ausgestattet, um eine reibungslose Dreiachsiggetriebe zu gewährleisten.
23.Optimale Arbeitsfähigkeit von geschlossenem Winkel und gebogener Oberfläche.
Standardkonfiguration
FANUC 0i Mate-MD CNC-System
FANUC 0i-MD CNC-System
Schraubsplitterförderer
Elektrischer Wärmetauschbehälter
Elektische Luftkonditionierung des Tanks
Automatische Schmiervorrichtung
Werkzeugkühlsystem
Schnittblasen
Spindel mit Luftschutzvorhang
Luftdruckprüfsystem
Luftfilterreinigungsvorrichtung
Luftgewehr
Feuerwaffe
Kommunikationsschnittstelle
Dreifarbiger Alarm
Elektrische Handräder
Vollständig geschlossene Schutzschilde
Schutzschild für den Rücken
Werkzeuge und Werkzeugboxen
Schrauben, Schrauben und Schrauben für die horizontale Einstellung
Technische Unterlagen
Optionale Konfiguration
FANUC 0i Mate-MD CNC-System
FANUC 0i-MD CNC-System
MITSUBISHI M70V CNC-System
SIEMENS 828D CNC-System
SIEMENS 840DSL CNC-System
USE Schleifmaschine
BT1Branche für die Beförderung
BT2Fördermittel für die Behandlung von Krankheiten
BT2Fördermittel für die Verarbeitung von Stoffen
Schraubsplitterförderer
mit einer Leistung von mehr als 1000 W
Werkzeugprüfsystem
Prüfsystem für Werkstück
Elektrische Tankluftversorgung
Spindelölkühler
Zyklische Spindelspray
Zentrale Wasserentladung der Spindel
Stempelsystem für das Fahrwerk
CNC-Drehtisch
Gitterwaage
Absorber für Ölnebel
Wasserpistole
Technische Parameter
| Spezifikationen | Einheiten | VY-850L | VY-1060L | VY-1370L | VY-1690L | |
| Tabelle | Abmessungen der Tabelle | mm | 900*510 | 1160*600 | 1400*700 | 1800*900 |
| Max.Last | Weigerung | 500 | 800 | 1000 | 1600 | |
| T-Schlitz (Dimension*Distanz*Menge) | mm | 18*108*4 | 18*100*5 | 18*100*7 | 22*135*7 | |
| Reisen | Dreiachsfahrt X/Y/Z | mm | 800/510/510 | 1000/600/600 ((650) | 1300/700/650 | 1600/900/750 |
| Spindel | Abstand zur Spindelnase auf die Tischfläche | mm | 100 bis 610 | 100-700 ((150-800) | 150 bis 800 | 150 bis 900 |
| Abstand zum Spindelzentrum auf die Spaltenleitfläche | mm | 539 | 638 ((620) | 732 ((725) | 950(920) | |
| Spindeltyp | BT1Bildschirm | BT1Bildschirm | BT1Fahrzeug | BT1Fahrzeug | ||
| Nietenart | USE Gewerbewirtschaft | USE Gewerbewirtschaft | USE Gefahr für die Gesundheit | USE Gefahr für die Gesundheit | ||
| Drehzahl der Spindel | Umdrehungen pro Minute | 8000 | 8000 | 6000 | 6000 | |
| Hauptmotorleistung | kW | 7.5/11 | Die Bibel, 15. 11. | 15/18.5 | 18.5/22 | |
| Ernährung Geschwindigkeit | Leistung des dreiachsigen Motors X/Y/Z | kW | 3/3/3 | 3/3/3 | 4/4/4 | 7/7/7 |
| Schnelle Durchfahrgeschwindigkeit X | m/min | 36/48 | 36/48 | 30 | 30 | |
| Schnelle Durchfahrgeschwindigkeit Y | m/min | 36/48 | 36/48 | 30 | 30 | |
| Schnelle Durchfahrgeschwindigkeit Z | m/min | 36/48 ((24) | 36/48 ((24) | 30 ((20) | 30 ((20) | |
| Schneid- und Fütterungsgeschwindigkeit | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | |
| Werkzeug Zeitschrift (Diskentyp) | Werkzeugmagazin | T | 24 Stunden und 30 Minuten | 24 Stunden und 30 Minuten | 24 Stunden und 30 Minuten | 24 Stunden und 30 Minuten |
| Max.Werkzeugdurchmesser*Länge/Gewicht | mm*mm/kg | Φ78*300/8 | Φ78*300/8 | Φ112*300/15 | Φ112*300/15 | |
| Werkzeugwechselzeit | - Ich weiß nicht. | 2.5/1.3 | 2.5/1.3 | 3 | 3 | |
| Präzision (ISO) | Standortgenauigkeit X/Y/Z | mm | 0.008/0.008/0.008 ((0.012) | 0.015/0.015/0.015(0.018) | ||
| Wiederholte Standortgenauigkeit X/Y/Z | mm | 0.004/0.004/0.004 ((0.006) | 0.008/0.008/0.008 ((0.009) | |||
| Andere | Leistung | Qualität | 20 | 25 | 35 | 45 |
| Druck der Luftzufuhr | kgf/cm2 | 6.5 | 6.5 | 6.5 | 6.5 | |
| Gesamtgröße (Länge*Breite*Höhe) | mm | 2600*2855*2660 | 3090*2670*2880 | 3585*2830*3080 | 4215*3515*3270 | |
| Nettogewicht der Werkzeugmaschine (ungefähr) | Weigerung | 5500 | 7000 | 10000 | 14500 | |
