| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Zertifizierung: | ISO9001, CE |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $35,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzkoffer/Palette |
| Versorgungsmaterial-Fähigkeit: | 200 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Die Situation: | Neues | Spindeltonner: | USE Geflügel |
|---|---|---|---|
| Nummer der Spindeln: | Einzigartig | Typ: | Vertikal |
| Abmessungen (L*W*H): | 3400 x 2460 x 2960 mm | Gewicht (T): | 4.6 T |
| Tabellengröße (mm): | 1000 x 500 | CNC-Steuerungssystem: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Anzahl der Achsen: | 3 | Tabellenbewegung (X) (mm): | 800 |
| Tabellenbewegung (Y) (mm): | 500 | Tabellenbewegung (Z) (mm): | 500 |
| Positionierungsgenauigkeit (mm): | ±0.003 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.003 |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 1 - 8000 R/m | Leistung des Spindelmotors ((kW): | 7.5/11 |
| Max. Table Load (Kilogramm): | 500 KG | Vorschubgeschwindigkeit (mm/min): | 1 - 100000 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 2 | Kapazität des Werkzeugmagazines: | 24 |
| Wichtige Verkaufspunkte: | Automatisch | Gewährleistung: | 12 Monate |
| Spannung: | 380 V/50 Hz | Art der Vermarktung: | Warmes Produkt 2021 |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen |
| Farbe: | auf Maß gefertigt | Spindelgeschwindigkeit: | 8000 U/min |
| Spindeltonner: | USE Gewerbewirtschaft | Werkzeug Magazin: | Werkzeuge des Datentyps 24 |
| T-Schlitze: | 5-18-100 | Typ der X/Y-Führungswege: | Lineare Schienen |
| Z-Leitungstypen: | Schiebebahnen | Ausgleichsweise: | Schweres Gießen |
| Lineare Schienen und Kugelschrauben: | Taiwan Hiwin | Nach Garantie-Service: | Videotechnischer Support, Online-Support, Ersatzteile, Wartungs- und Reparaturservice vor Ort |
| Standort des örtlichen Dienstes: | Kanada, USA, Italien, Frankreich, Brasilien, Mexiko, Russland, Spanien, Chile, Ukraine, Usbekistan | Anwendbare Branchen: | Maschinenwerkstätten, Restaurants, Heimgebrauch, Energie und Bergbau |
| Standort des Ausstellungsraums: | Kanada, USA, Frankreich, Deutschland, Brasilien, Mexiko, Russland, Spanien | Kernkomponenten: | CNC-System |
| Schnelle Zufuhrgeschwindigkeit ((m/min): | 48/48/15 | Hafen: | China-Häfen |

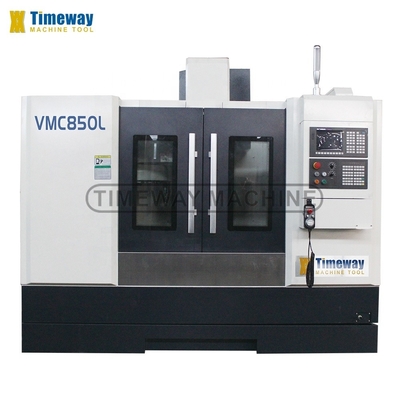

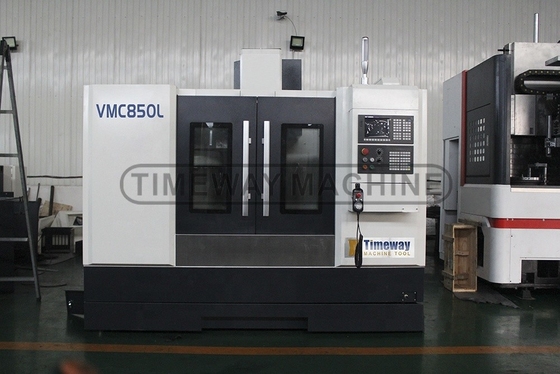

Spezifikation | Einheit | VMC850L |
Typ der X/Y/Z-Achsenführung | / | X/Y: Lineare Führungsschiene, Z: Schiebeführung |
Kapazität | ||
Fahrt auf der X-Achse | mm | 800 |
Fahrt auf der Y-Achse | mm | 500 |
Fahrt auf der Z-Achse | mm | 500 |

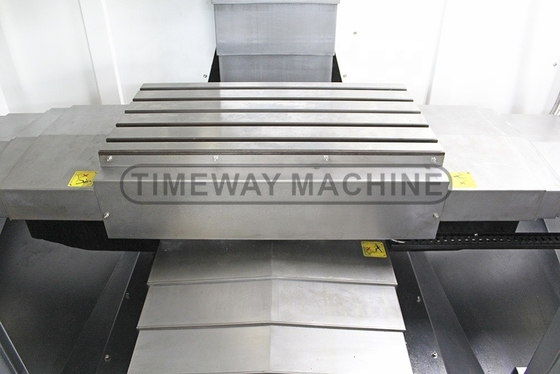

Tabelle | ||
Größe der Tabelle | mm | 1000 × 500 |
Ladekapazität | Weigerung | 500 |
T-Schlitze (Nr. / Breite / Tonhöhe) | mm | 5-18-100 |
Entfernung zwischen Spindelnase und Tischmitte | mm | 110 bis 610 |
Spindel | ||
Abstand von Spindelmitte zu Spalte | mm | 524 |
Spindelverstärker | / | USE Gefahrenabweichung |
Drehzahl der Spindel | r/min | 8000 |
Hauptmotorleistung | kW | 7.5/11 |
3 Achsen (X/Y/Z) | ||
Leistung des X/Y/Z-Achsen-Servomotors (MITSUBISHI) | kW | 2/2/3 |
X/Y/Z-Achsen-Servomotor (FANUC) | Nm | β12/β12/β22 |
Schnellzufuhrgeschwindigkeit X/Y/Z-Achse | m/min | 48/48/15 |
X/Y/Z-Achsen Schneidgeschwindigkeit | mm/min | 0-10000 |
Genauigkeit | ||
X/Y/Z-Achsen-Positionierungsgenauigkeit | mm | ±0.008 |
Genauigkeit der Wiederholung der Positionierung der X/Y/Z-Achse | mm | ±0.006 |
Werkzeugfach (ATC) | ||
Flugsicherungsstil | / | Die Scheibe |
Flugsicherungskapazität | Werkzeuge | 24 |
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug) | Sekunde | 1.4 |
Max. Werkzeuggewicht | Weigerung | 8 |
Max. Werkzeugdurchmesser | mm | Φ78/Φ120 (Leer) |
Max. Werkzeuglänge | mm | 300 |
Andere | ||
Stromversorgung | KVA | 20 |
Luftdruck erfordern | in kg/cm2 | 6 bis 8 |
Z-Achsen-Balancierungssystem | / | Schweres Gießen |
Maschinengewicht | Weigerung | 4600 |
Gesamtgröße (LxWxH) | mm | 2800 × 2350 × 2600 |
CNC-System | / | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC-System √ X/Y: Lineare Führungsschienen, Z: Schiebeführung √ Taiwan BT40 Spindel, 8000 Dreh/min √ Taiwaner Flugsicherungsschiff mit 24 Werkzeugen √ vollständig eingeschlossen √ Manueller Impulsgenerator (MPG) √ USB- und LAN-Schnittstelle √ Arbeitsleuchte √ Pilotlampe √ Kühlsystem √ Zentralisiertes automatisches Schmiersystem √ Spindelluftblasen √ Luftgewehr √ Fräsen und Schleudern √ Wärmetauscher für elektrische Schränke √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4. Achse _ Direkt angetriebene Spindel (10000, 12000, 15000 U/min) _ Kreislaufkühlmitteldüse _ Kühlmittel durch Spindel (CTS) _ Spindelölkühler _ Klimaanlage _ Kettentyp-Chipförderer _ Wasserpistole _ Sicherheitstür _ Werkzeugmesssystem _ Werkstückmesssystem |
