Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 3000 |
|---|---|---|---|
| Struktur: | Schrägen-Bett-Drehbank | Bearbeitungsfähigkeit: | Mittelschwere |
| Max. Weight des Werkstückes (Kilogramm): | 0 | Breite des Betts (mm): | 0 Millimeter |
| Nummer der Spindeln: | Zwillinge | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 210 Millimeter | Fahrt (Z-Achse): | 530 Millimeter |
| Positionierungsgenauigkeit (mm): | ±0.001 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.001 |
| Abmessungen (L*W*H): | 2875*1500*1500 mm | Spannung: | 220V/380V |
| CNC-Steuerungssystem: | FANUC | Werkzeugposten: | 6 |
| Gewicht (Kg): | 3500 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 25 - 2500 R/m | Reise (y-Achse) (Millimeter): | 0 Millimeter |
| Spindeltonner: | USE Gewerbewirtschaft | Schneidmoment: | 0 N.m |
| Schnelle Zufuhrgeschwindigkeit ((mm/min): | 12000 - 15000 mm/min | Vorschubgeschwindigkeit (mm/min): | 0 - 1260 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 0,7 | Max.Swing über Bett: | 660mm |
| Max. Turning Diameter: | 550 mm | Max. Length des Werkstückes: | 890/1640/2000/3000mm |
| Max. Drehlänge: | 780/1530/1890/2890 mm | Kreuzfahrt (X): | 305mm |
| Längsfahrt (Z): | 855/1605/1965/2965 mm | X-Achsen-Schnellzufuhrgeschwindigkeit: | 12m/min |
| Z-Achsen-Schnellzufuhrgeschwindigkeit: | 15m/min | X/Z-Achsen-Versorgungsgeschwindigkeit: | 1260 mm/min |
| Spindeldrehzahlbereich: | 25 bis 2500 Rpm | ||
Produkt-Beschreibung
Beschreibung des Produkts

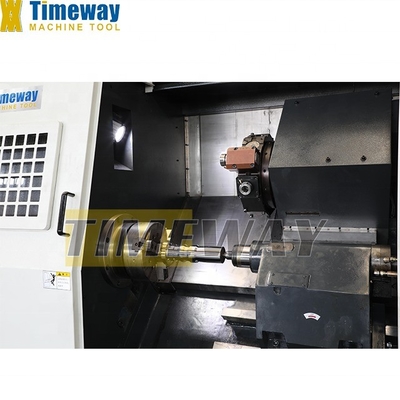

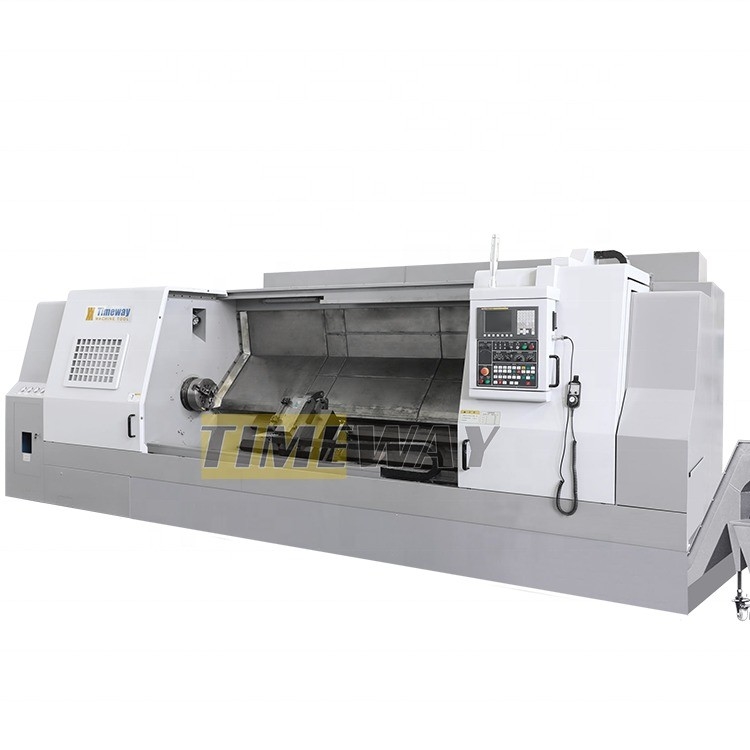

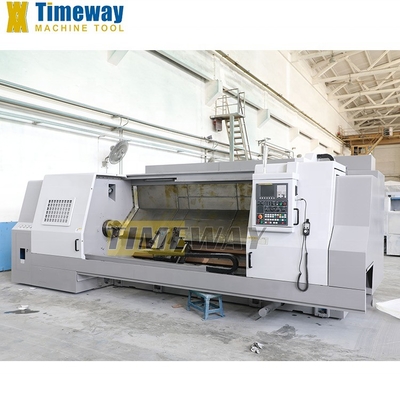

Slant-Bett CNC-Drehmaschine
Eigenschaften:
1Das Bett hat eine boxförmige Struktur, eine einteilige Formtechnik und eine 45-Grad-Neigung.
2Die einzigartige Konstruktion wurde unter Verwendung von FEA-Techniken entwickelt, um maximale Steifheit unter den härtesten Schneidbedingungen zu gewährleisten.
3.Der Hauptmotor verwendet einen FANUC-Großflächen-Hochleistungs-Wechselströmungsservomotor, Stufenfrequenz, Spindelkasten ohne Getriebe, hohe Geschwindigkeit und geringen Lärm.
4.Hochwertiges hydraulisches Massivschlagzeug und Hochgeschwindigkeitsbrennstoffzylinder, mit Fußschalter ausgestattet, erleichtern das schnelle Klemmen der Werkstücke.
5Das X/Z-Achsen-Getriebesystem verwendet eine hochpräzise Kugelschraube, die direkt vom FANUC Wechselstrommotor angetrieben wird.
2Die einzigartige Konstruktion wurde unter Verwendung von FEA-Techniken entwickelt, um maximale Steifheit unter den härtesten Schneidbedingungen zu gewährleisten.
3.Der Hauptmotor verwendet einen FANUC-Großflächen-Hochleistungs-Wechselströmungsservomotor, Stufenfrequenz, Spindelkasten ohne Getriebe, hohe Geschwindigkeit und geringen Lärm.
4.Hochwertiges hydraulisches Massivschlagzeug und Hochgeschwindigkeitsbrennstoffzylinder, mit Fußschalter ausgestattet, erleichtern das schnelle Klemmen der Werkstücke.
5Das X/Z-Achsen-Getriebesystem verwendet eine hochpräzise Kugelschraube, die direkt vom FANUC Wechselstrommotor angetrieben wird.
Spezifikation
Spezifikationen | Einheit | Ein AK-35 |
Max. Schwenken Sie sich übers Bett. | mm | 660 |
Max. Drehdurchmesser | mm | 550 |
Max. Länge des Werkstücks | mm | 890/1640/2000/3000 |
Max. Drehlänge | mm | 780/1530/1890/2890 |
Kreuzfahrt (X) | mm | 305 |
Längsfahrt (Z) | mm | 855/1605/1965/2965 |
X-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 12 |
Z-Achsen-Schnellzufuhrgeschwindigkeit | m/min | 15 |
X/Z-Achsen-Versorgungsgeschwindigkeit | mm/min | 1260 |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 25 bis 2500 |
Spindelnase | - | A2 bis 8 |
Spindelbohrung | mm | 92 |
Größe des Hydraulikverschlusses | Zoll | 12" |
Vorlagerinnendurchmesser | mm | 160 |
Art der Werkzeugpfosten | - | H12 |
Größe des Werkzeugbereichs (drehend) | mm | 25x25 |
Größe des Werkzeugbereichs (Boring) | mm | 50 |
Zeit für den Werkzeugwechsel | Sekunde | 17 |
Reisen der Schwanzbestände | mm | 06/1456/1816/2816 |
Durchmesser der Schwanzfeder | mm | 110 |
Schwanzfederfeder | - | MT5 |
Schwanzfederfeder | mm | 100 |
Hauptmotorleistung | kW | 22/30 |
Gesamtleistung | kW | 46 |
Arbeitsgenauigkeit | mm | IT6 |
Grobheit | μm | Ra0.8 |
Struktur der Betten | - | 45° |

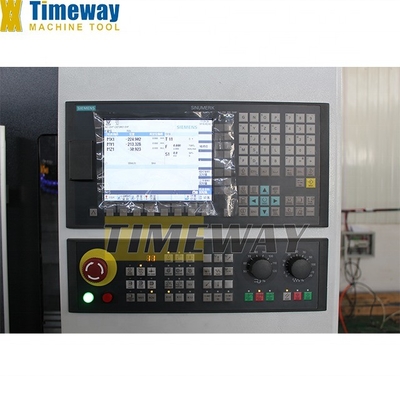

CNC-System | - | FANUC oder SIEMENS |
Maschinenlänge | mm | 3620/4725/5825/7000 |
Maschinenbreite und -höhe | mm | 1820x2130 |
Maschinengewicht | Tonnen | 8/10/11,5/15.5 |
Zubehör
Standardzubehör:
FANUC CNC-System
Hydraulische Schleuder

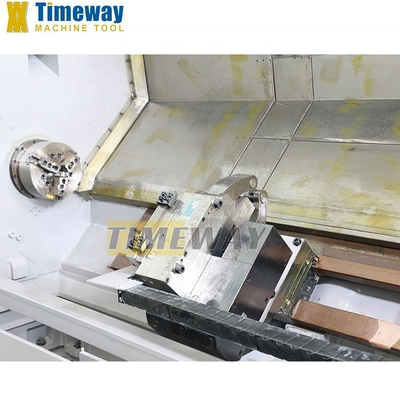

Hydraulischer Turm
Hydraulische Heckstäbe
Elektronisches Handrad
Schmiersystem
Kühlsystem
Arbeitsleuchte
Prüfleuchte
Vollschutzschutz
Wärmetauscher
Splitterförderer
Ausgleichsblöcke und Schrauben
Werkzeuge und Werkzeugboxen
Betriebsanleitungen
Hydraulische Schleuder
Hydraulischer Turm
Hydraulische Heckstäbe
Elektronisches Handrad
Schmiersystem
Kühlsystem
Arbeitsleuchte
Prüfleuchte
Vollschutzschutz
Wärmetauscher
Splitterförderer
Ausgleichsblöcke und Schrauben
Werkzeuge und Werkzeugboxen
Betriebsanleitungen
Zusatzzubehör:
SIEMENS CNC-System
mit einer Breite von mehr als 20 mm
Klimaanlage
Werkzeugsetzer
Splitterförderer
mit einer Breite von mehr als 20 mm
Klimaanlage
Werkzeugsetzer
Splitterförderer
Unser Team

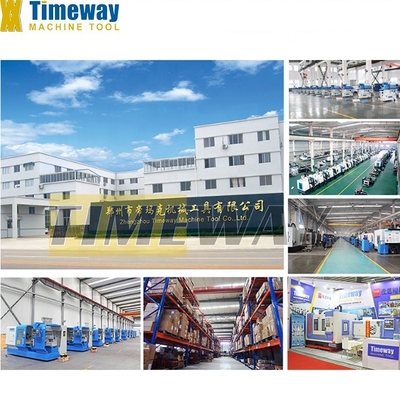

Timeway Machine Tool Co., Ltd. ist ein professionelles Werkzeugmaschinenherstellungsunternehmen, die wichtigsten Produkte sind Drehmaschine, Fräsmaschine, Schleifmaschine usw.,und entsprechend den Bedürfnissen der Kunden können wir auch verschiedene Spezialmaschinen entwerfen und fertigen, um im Bereich der Werkzeugmaschinen Dienstleistungen im Bereich der technologischen Modernisierung und Umwandlung zu erbringen.
Unsere Fabrik wurde 2014 gegründet. Es hat professionelle Techniker, ein Forschungs- und Entwicklungsteam, produziert und verkauft CNC-Ausrüstung und bietet professionelle kundenspezifische Dienstleistungen.Unsere Produkte werden weit verbreitet in der Formenverarbeitung verwendet, 3C-Produkte, landwirtschaftliche Maschinen, Erdölmaschinen, Autoteileverarbeitung, Luft- und Raumfahrtindustrie usw., die mehr als 60 Länder und Regionen im In- und Ausland verkaufen.
Warum Sie uns wählen
Dies ist ein Bild von Kunden, die unsere Firma besuchen, wenn wir Ausstellungen auf der ganzen Welt veranstalten.
Sie können sehen, dass unser Paket standardisiert und zentralisiert ist, dann werden sie an Ihren vorgesehenen Ort geliefert.
