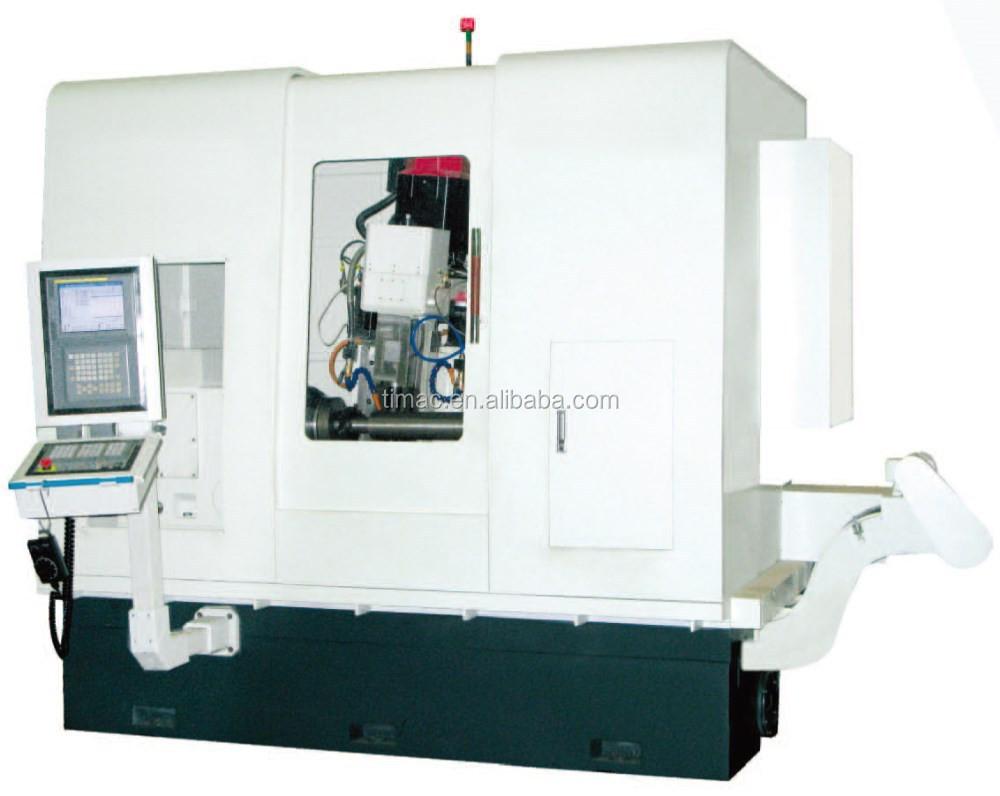

370mm Zentrum Hohe CNC-Spline-Welle Fräsmaschine Horizontales Getriebe Hobbing für Fräsen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Tiamc, Timeway |
| Zertifizierung: | ISO9001:2008, CE, TUV |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $10,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (verdampft) |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Stück pro Jahr |
|
Detailinformationen |
|||
| CNC oder nicht: | Maschinen für die Maschinenherstellung | Die Situation: | Neues |
|---|---|---|---|
| Typ: | Gang-Wälzfräsmaschine | Video-Ausgangsinspektion: | Bereitgestellt |
| Maschinenprüfbericht: | Bereitgestellt | Art der Vermarktung: | Gewöhnliche Ware |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | PLC, Motor, Lager, Getriebe, Motor, Druckbehälter, Getriebe, Pumpe |
| Spannung: | Wie erfordern | Abmessungen (L*W*H): | 2500 bis 3250 x 2470 x 2450 mm |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis |
| Gewicht (Kg): | 9000 | Leistung (kW): | 15 |
| Anwendbare Branchen: | Baumaterial-Geschäfte, Produktionsanlage, Maschinerie-Reparaturwerkstätten, Energie u. Bergbau | Standort des Ausstellungsraums: | Italien, Frankreich, Brasilien, Peru, Indien, Mexiko |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Max. zu bearbeitender Durchmesser: | 200 mm |
| Max. zu bearbeitendes Modul: | 5 mm | Max.Länge des Werkstücks: | 750 bis 1500 mm |
| Max.länge der bearbeiteten: | 650 bis 1350 mm | Zahnbereiche zur Bearbeitung: | 4 ~ 200 (Zähne) |
| Mittelhöhe der Maschine: | 370mm | Max.Reise der Schwanzhalterung: | 70 mm |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung
Eigenschaften:
1. Die Maschine dient zum Schneiden von geraden Zahn- und Schrägzahn-Spaltenwellen und von geraden Zahn- und Schrägzahn-Zylinderwerkstücken mit allerlei Zahnform.Es kann auch hob gerade-Zähne und Helical-Zähne Verbindungswelle Getriebe, und Schneiden von Spline, Spline und Schrittgetriebe.
2Die Maschine steuert den Indikator mit elektrischem Getriebe, die Aktion des Einstellantriebs und der Verlagerung der Brennscheibe wird automatisch durch CNC beendet. Und die Präzision ist sehr hoch,Es hat eine größere Geschwindigkeitsbreite als ein Schleifschneider.Die Schnittgeschwindigkeit kann von 200 r/min bis zu 1200 r/min schrittlos eingestellt werden.Auch bei Windkollisionen kann das Schneiden erfolgen..
3. Die Maschine kann automatisch Single Index beenden und es kann Single Index und es kann Single Cut durch die Verwendung von Palettschneider.
4. Zwei Schnittmaschinen mit unterschiedlichen Spezifikationen können gleichzeitig auf der Maschine montiert werden.
5. Es ist geeignet für das Schneiden aller Arten von Zahnform Spline-Welle und Getriebe in Maschinenbau-Industrie.
| Spezifikation | HMK6020 |
| Max. zu bearbeitender Durchmesser | Φ200 mm |
| Max. zu bearbeitendes Modul | 5 mm |
| Max.Länge des Werkstücks | 750 bis 1500 mm |
| Max.länge der bearbeiteten | 650 bis 1350 mm |
| Zahnbereiche zur Bearbeitung | 4 ~ 200 (Zähne) |
| Mittelhöhe der Maschine | 370 mm |
| Max.größe des zu montierenden Fräsmaschinen | Φ130x200 mm |
| Max.Reise der Schwanzhalterung | 70 mm |
| Einstellwinkel des Fräskopfes | ±45 Grad |
| Anzahl der zu steuernden Achsen | 6 Achsen |
| Zahl der zu verfolgenden Achsen | 4 Achsen |
| Maschinen zur Bearbeitung | Gerade Zähne/helikale Zähne |
| Gesamtmaße (LxWxH) | 2500 bis 3250 x 2470 x 2450 mm |
| Gewicht der Maschine | 9000 bis 12000 kg |
