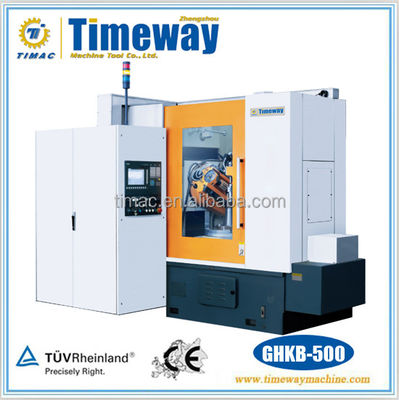

Wirtschaftlicher Typ 8 mm Max. Modulgetriebe-Hobbing-Maschine mit 40-250 9Schritte Spindelgeschwindigkeit
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Timac |
| Zertifizierung: | ISO9001 CE |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $35,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzpaletten oder Holzgehäuse |
| Versorgungsmaterial-Fähigkeit: | 200 Satz/Sätze pro Jahr |
|
Detailinformationen |
|||
| CNC oder nicht: | Maschinen für die Maschinenherstellung | Die Situation: | Neues |
|---|---|---|---|
| Typ: | Gang-Wälzfräsmaschine | Spannung: | 380 V/50 Hz |
| Abmessungen (L*W*H): | 2640*1970*2160 mm | Dienstleistungen nach dem Verkauf: | Ingenieure für die Auslandservice von Maschinen |
| Farbe: | Nach Ansicht der Kunden erfordern Sie | Verarbeitungsarten: | Metall für das Herstellen von Getriebe |
| Max. Modul der Zahnräder: | 8 mm | Max. Drehzahl des Arbeitstisches: | 10rpm |
| Schubspindelgeschwindigkeit: | 40 bis 250 (neun Schritte) | Max. Drehwinkel des Schubkopfes: | ±45° |
| Steuerungssystem: | FANUC oder SIEMENS CNC-System | Max. Durchmesser und Länge des Hängers: | 140*140 mm |
| Arbeitstisch-Tisch.: | 510*80 mm | Max. Durchmesser des Werkstücks: | 500 mm |
| Gewicht: | 4600 kg/5600 kg | Macht: | Leistung 17 Kva |
| Hafen: | Hafen von China | ||
Produkt-Beschreibung

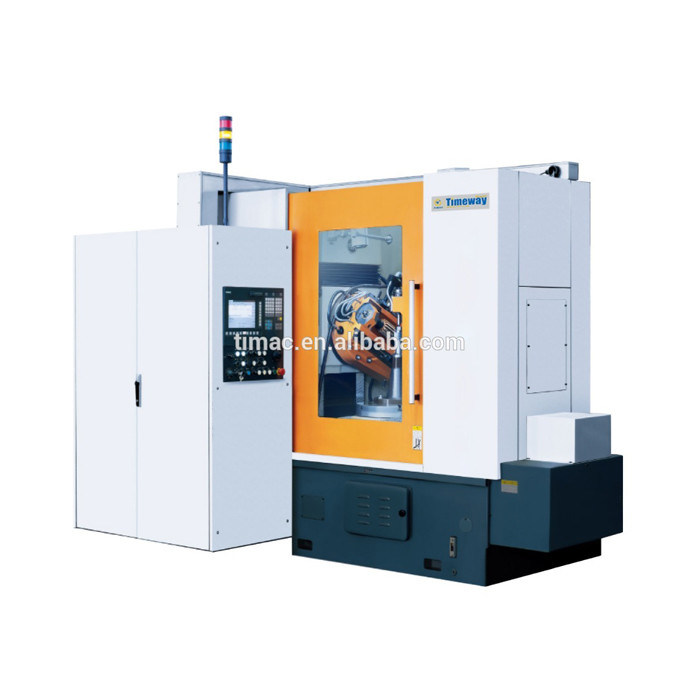

Wirtschaftlicher Typ Hochpräzisions-CNC-Gang-Hobbingmaschine
GHKB-500 GHKMB-500 GHKB-800 GHKMB-800
Zusammenfassung der Maschine
Das Modell GHKB-500/GHKB-800 ist eine 2-Achsen-CNC-Gang-Hobbing-Maschine. GHKMB-800/GHKMB-800 ist eine 2-Achsen-Präzisions-CNC-Maschine. Die CNC-Achsen sind: X-Achse - radiale Futterbewegung, Z-Achse - axiale Futterbewegung.Über den Grundsatz der Erzeugungsmethode, ist die Maschine in der Lage, zylindrische Spuren und spiralförmige Zahnräder, Krönungs- und leicht konische Zahnräder sowie Zwiebelräder und Wurmräder zu schneiden.Bergbaumaschinen, Schiffs- und Automobilindustrie in der Arbeits- oder Chargenproduktion.
Leistung und Merkmal
1Mit vertikaler Konstruktion bewegt sich der Arbeitstisch, um eine radiale Futterbewegung zu realisieren.
2. CNC-Achsen werden durch vorgeladene Kugelschrauben angetrieben, sie können durch axiale und radiale koordinierte Steuerung Krönungs- und leicht konische Zahnräder schneiden.
3Die Funktion des automatischen Schaltplattenwechsels verringert den Verschleiß des Werkzeugs und erhöht seine Lebensdauer.
4Die wichtigsten hydraulischen Komponenten sind bei namhaften Lieferanten erhältlich.
5Die Leitungen sind mit Teflon bedeckt und mit automatischer Schmierung versehen.
6. mit SIEMENS oder FANUC-Systemen entsprechend den Anforderungen der Kunden ausgestattet.
7. Die Elektrokabine ist mit einer Klimaanlage ausgestattet, die das elektrische System stabil und zuverlässig funktionieren lässt.
8- Verschiedene Arten von quadratischen Zyklen, Klettern oder konventionelle Schneidmethode, sowie die Einstellung der Zufuhrrate können alle durch Programmierung realisiert werden.
9Nach den Anforderungen der Kunden kann ein automatischer Splitterförderer geliefert werden.
Anmerkungen
Standardausrüstung:Hauptmaschine, Scheibenbrettbaugruppen Φ27, Φ32 und Φ40, jeweils eine, ein komplettes Set von Wechselrädern, Werkzeug für Montage und Einrichtung.
Technische Parameter
| Spezifikationen | Einheiten | GHKB-500 GHKMB-500 | GHKB-800 GHKMB-800 |
| Max. Werkstücksdiameter. (mit/ohne Arbeitstag) | mm | 500 | mit einer Breite von nicht mehr als 50 mm |
| Max. Modul | mm | 8/6 | 10/8 |
| Max. Drehzahl des Arbeitstisches | Umdrehungen pro Minute | 10/8 | 8/6 |
| Drehzahl der Spindel/Schritte | Umdrehungen pro Minute | 40 bis 250/9 | 40 bis 250/9 |
| Abstand zwischen Schneideachse und Arbeitsplattenfläche | mm | 235 bis 535 | 235 bis 585 |
| Abstand zur Mitte zwischen Kochplatte und Arbeitstisch | mm | 30 bis 330 | 50 bis 530 |
Abstand zwischen der Lagerendfläche des Arbeitsplatzes und Arbeitsplattenfläche | mm | 380 bis 630 | 400 bis 600 |
| Max. Drehwinkel des Brettkopfes | Die | ±45 | ±45 |
| Maximaler Achsantrieb der Platte | mm | 70 | 90 |
| Höchstgröße der Platte (Durchmesser*Länge) | mm | 140*140 | 180*180 |
| Arbeitstischdia. | mm | 510*80 | 650*80 |
| T-Schlitz des Arbeitstisches | mm | 6*M12 | 6*M16 |
| Gesamtleistung/Hauptmotorleistung | Kva/kw | 17/4 | 19/5.5 |
| Maschinengröße | cm | 264*197*216 | 319*223*235 |
| N.W. / G.W. | Weigerung | 4600/5600 | 6000/7000 |
| Zahl der Fälle | 2 Fälle insgesamt | 2 Fälle insgesamt |

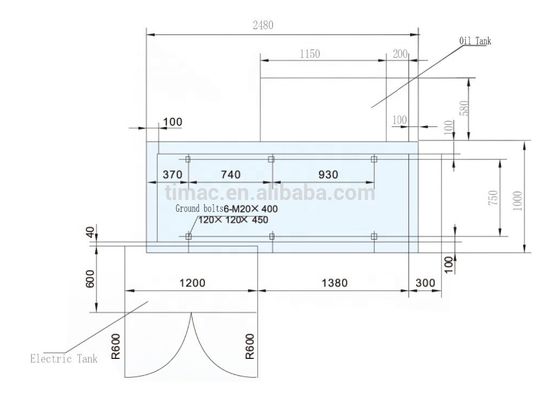

Grundlagenplan
