Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 3000 |
|---|---|---|---|
| Struktur: | Schrägen-Bett-Drehbank | Bearbeitungsfähigkeit: | Mittelschwere |
| Breite des Betts (mm): | 0 Millimeter | Leistung des Spindelmotors ((kW): | 30 |
| Nummer der Spindeln: | Zwillinge | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 230 Millimeter | Fahrt (Z-Achse): | 2965 mm |
| Abmessungen (L*W*H): | 2270x1470x1650 mm | Spannung: | 15/18,5 kW |
| CNC-Steuerungssystem: | FANUC | Werkzeugposten: | 8 |
| Gewicht (Kg): | 4500 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Automatisch | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Spitzenhöhe: | 520mm | Max. Ich drehe mich um.: | 420 mm |
| Max. Ich drehe den Wagen um.: | 360mm | Max.Turning-Länge: | 530/905/1405/1905 mm |
| Abstand zwischen Mitten: | 625/1000/1500/2000 mm | Max. Bar-Fähigkeit: | 70 mm |
| Reisen auf der X-Achse: | 230mm | Z-Achsen-Reise: | 590/965/1465/1965mm |
| Schnelle Durchfahrt (x- und z-Achse): | 12.0/15 m/min | Schneidmittel ((x- und z-Achse): | 5000mm/min |
| Anwendbare Branchen: | Baustoffwerkstätten, Maschinenreparaturwerkstätten, Produktionsbetriebe | Standort des Ausstellungsraums: | Kanada, Italien, Frankreich, Russland |
| Art der Vermarktung: | Gewöhnliche Ware | Kernkomponenten: | Motor, Pumpe |
| Max. Drehzahl der Spindel (rpm): | 3500 r.p.m | Spindelbohrung ((mm): | 87 |
| Max. Drehlänge (mm): | 2905 | ||
Produkt-Beschreibung
Beschreibung des Produkts

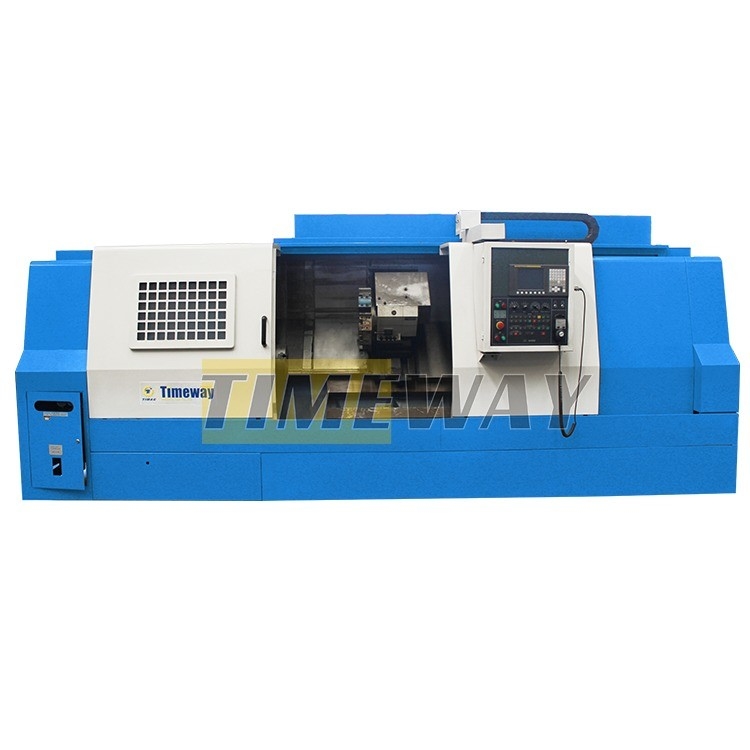

Die vollfunktionale CNC-Drehmaschine verfügt über ein halbgeschlossenes Steuerungssystem, das die Produktivität durch schnelles Schneiden erhöht.Teile von Scheiben, z. B. Drehen der inneren und äußeren zylindrischen Oberfläche, der kegelförmigen Oberfläche, der kreisförmigen Oberfläche, der Endfläche, der Schlittenform, der Schrägform, der Bohrform, der Schrägform, insbesondere für mehrere Arten,mit einer Breite von mehr als 20 mm,. Einfache Befestigung, Anpassungsfähigkeit des Verfahrens, hohe Verarbeitungswirksamkeit, geringe Schrottrate, gute Konsistenz des fertigen Produkts und geringere Anforderungen an die technische Kompetenz der Arbeiter,Einfache Programmierung, einfache Bedienung, weshalb es als das ideale kleine und mittlere mechanische Bearbeitungsgerät ausgewählt wird.
Spezifikation
Spezifikation | Einheit | AK-25 | Ein AK-35 |
Schwing übers Bett. | mm | 520 | 660 |
Max. Ich drehe mich um. | mm | 420 | 550 |
Max. Ich drehe den Wagen um. | mm | 360 | 420 |
Max. Drehlänge | mm | 530/905/1405/1905 | 780/1530/1890/2890 |
Abstand zwischen den Zentren | mm | 625/1000/1500/2000 | 890/1640/2000/3000 |
Max. Bar-Fähigkeit | mm | 70 | 80 |
Fahrt auf der X-Achse | mm | 230 | 305 |
Fahrt auf der Z-Achse | mm | 590/965/1465/1965 | 855/1605/1965/2965 |
Schnelle Durchfahrt (x- und z-Achse) | m/min | 12.0/15 | 12.0/15 |
Schneidmittel ((x- und z-Achse) | mm/min | 5000 | 5000 |
Handzufuhr ((X- und Z-Achse) | mm/min | 1260 | 1260 |
Drehzahl der Spindel | Umdrehungen pro Minute | 35 bis 3500 | 25 bis 2500 |
Spindelnase | mm | A2 bis 8 | A2 bis 8 |
Größe des Schlägers | Zoll | 10 " | 12" |
Spindelvorlager (dia) | mm | 130 | 160 |
Spindelbohrung (dia) | mm | 87 | 92 |
Anzahl der Stationen | 12 | 12 | |
Zeit der Indexierung | s | 1 | 1 |
Größe der Werkzeugstäbe | mm | 25 × 25 | 25 × 25 |
Ein langweiliger Bar-Schank-Tag. | mm | 40 | 50 |
Hauptspindelmotor | kW | 18.5/15 | 30/22 |
mit einer Leistung von mehr als 1000 W | kW | 1.6 | 3 |
Z-Achsen-Servomotor | kW | 3 | 4 |
Maximale Fahrt des Schwanzbestandes | mm | 490/865/1365/1865 | 760/1500/1900/2900 |
Schwanzfederfeder | mm | 85 | 110 |
Reisen der Schwanzbestände | mm | 80 | 100 |
Schwanzfeder-Feder-Tapfenloch | MT-5 | MT-5 | |
Macht | kW | 30 | 46 |
Maschinengewicht | Weigerung | 5000/5500/6500/7500 | Bei der Ermittlung der Vermögenswerte |
Bodenfläche | 3000/3380 × 1545 4550 × 1630, 4960 × 1900 | 3620 mal 1820, 4725 mal 1840, 5825 × 1900, 7000 × 2200 | |
X-Achsen-Positionierungsgenauigkeit R | mm | 0.01 | 0.01 |
X-Achsen-Positionierungsgenauigkeit B | mm | 0.012 | 0.012 |
X-Achsen-Positionierungsgenauigkeit A | mm | 0.025 | 0.025 |
Z-Achsen-Positionierungsgenauigkeit R | mm | 0.007 | 0.007 |
Z-Achsen-Positionierungsgenauigkeit B | mm | 0.006 | 0.006 |
Z-Achsen-Positionierungsgenauigkeit A | mm | 0.016 | 0.016 |
Zubehör
Standardzubehör:
FANUC 0i TD CNC-System
Kühlmittelsystem,
Hydraulisches System
Standardarbeitslicht,
Chip-Spritzschutz vollständig,
Betriebslicht,
mit einer Breite von mehr als 20 mm,
mit einer Breite von mehr als 20 mm,
Turm des Trommeltyps,
Handschuhschwanz,
C-Achsenfunktion (M-Serie),
Maschinelle Turm (M-Serie),
mit einer Breite von mehr als 20 mm,
Ein Satz Werkzeugkits,
Technische Dokumente.
Zusatzzubehör:
mit einer Leistung von mehr als 1000 W
Chip-Eimer,
Werkzeugsetzer,
Hydraulischer Durchlöcher,
Programmieren von Tailstock,
automatische Tür,
Hydraulische Ruhe.
