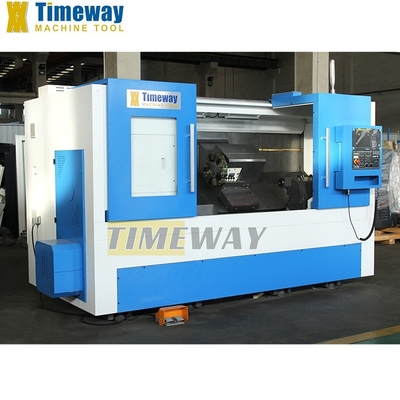

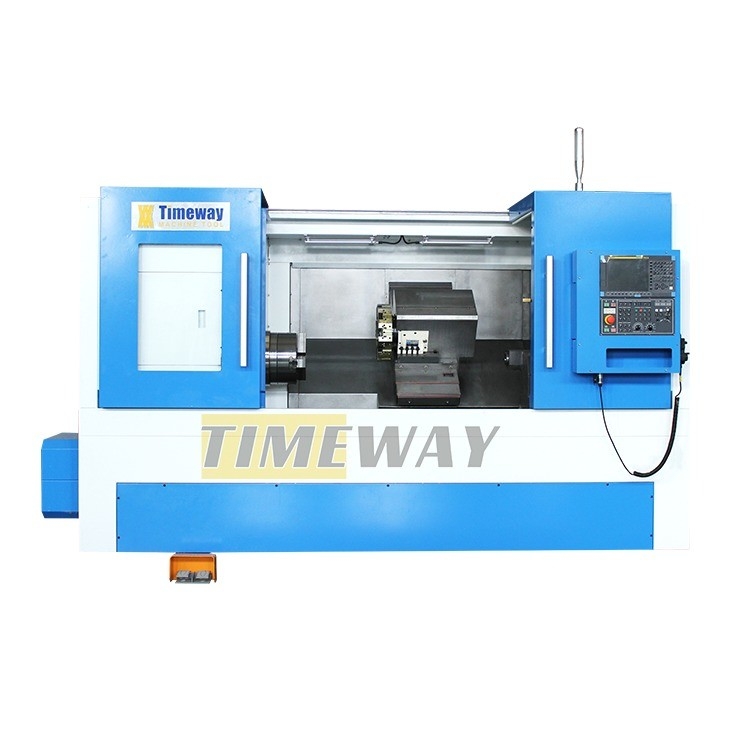

***Diese Schrägbeet-CNC-Drehmaschine ist eine halbgeschlossene CNC-Maschine, die geeignet ist, verschiedene komplizierte Werkstücke mit Welle, Hülle und Scheiben zu drehen,mit einer Breite von mehr als 20 mm,, konische und andere Umkreisflächen sowie verschiedene metrische, zollförmige, modulare und diametrische Schrägfäden;
*** Sie können auch für Ölgräben und Schlüsselanlagen verwendet werden, um sie zu öffnen, zu vergrößern, zu schliessen, zu schleifen und zu schrägen usw.
***Die einzigartige Konstruktion, die unter Verwendung von FEA-Techniken entwickelt wurde, um maximale Steifheit unter den härtesten Schneidbedingungen zu gewährleisten;
*** Besonders geeignet für die Bearbeitung von hochpräzisen Werkstücken, auch weit verbreitet für die Bearbeitung von Teilen in Chargen in den Bereichen Automobil, Motorrad, Maschinenbau, Luftfahrt,Haushaltsgeräte, Lager, Hardware usw.
|
Detailinformationen |
|||
| Typ: | Drehenmitte | Max. Länge des Werkstücks (mm): | 3000 |
|---|---|---|---|
| Bearbeitungsfähigkeit: | Mittelschwere | Max. Weight des Werkstückes (Kilogramm): | 2000 |
| Breite des Betts (mm): | 570 Millimeter | Nummer der Spindeln: | Einzigartig |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 230 Millimeter |
| Fahrt (Z-Achse): | 550 mm | Positionierungsgenauigkeit (mm): | ±0,002 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.001 | Abmessungen (L*W*H): | 5600*1800*1800mm |
| CNC-Steuerungssystem: | FANUC | Werkzeugposten: | 8 |
| Gewicht (Kg): | 6900 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis, hohes Sicherheitsniveau, hohe Genauigkeit, Energieeinsparung, einfache Bed | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 0 - 4200 U/m | Reise (y-Achse) (Millimeter): | 0 Millimeter |
| Spindeltonner: | A2-6 | Schneidmoment: | 12 N.M |
| Schnelle Zufuhrgeschwindigkeit ((mm/min): | 0 - 2000 mm/min | Vorschubgeschwindigkeit (mm/min): | 0 - 4200 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 0,7 | Produktbezeichnung: | Schrägen-Bett CNC-Drehbank |
| Maschinentyp: | Schrägmaschine | CNC oder nicht: | Cnc-Drehbank-Maschine |
| Steuerungssystem: | SIEMENS GSK FANUC (optional) | Modell: | CK-50 |
| Farbe: | Kundenbedürfnisse | Spindelgeschwindigkeit: | 2000rpm |
| Spindel-Bohrung: | 86 mm | Maximumspitzenhöhe: | 570mm |
| max. Bearbeitungslänge: | 3000 mm | ||
Produkt-Beschreibung
Beschreibung der Produkte
CNC-Drehmaschine zur Verarbeitung von Drehzentrumteilen CNC-Schleifbettdrehmaschine
Eigenschaften:
Technischer Parameter
Spezifikation | Einheit | CK-50 |
Max, schwing dich übers Bett. | mm | 570 |
Max. Schwenken Sie über die Kreuzrutsche. | mm | 320 |
Standarddrehdurchmesser | mm | 250 |
Max. Drehdurchmesser | mm | 360 |
Max. Drehlänge | mm | 450/750/1350/2000/3000 |
Drehzahl der Spindel | Umdrehungen pro Minute | 2000 |
Spindelnase | - | A2 bis 8 |
Spindelbohrung | mm | 86 |
Schlauchgröße | mm | 250 |
Kreuzfahrt (X) | mm | 250 |
Längsfahrt (Z) | mm | 600/1000/1500/2150/3150 |
X/Z-Achse Schnellzufuhrgeschwindigkeit | m/min | 20/16 |
Typ des Hydraulikwerkzeugpfosten | - | 100-8T |
Größe des Werkzeugbereichs | mm | 25x25/Φ40 |
Durchmesser der Schwanzfeder | mm | 75/110 |
Schwanzfederfeder | mm | 100 |
Schwanzfederfeder | - | Einheitliche Währung |
Struktur der Betten | - | 45° Integralbett |
Genauigkeit der Neupositionierung der X-Achse | mm | 0.006 |
Genauigkeit der Neupositionierung der Z-Achse | mm | 0- Ich habe keine Ahnung.021 |
Grobheit | - | Ra1,6 μm |
Hauptmotorleistung | kW | Die Bibel, 15. 11. |
Stromversorgung | KVA | 35 |
Maschinendimensionen (LxWxH) | mm | 2900/3100/4300/4950/5600 x 1800 x 1800 |
Maschinengewicht | Weigerung | 3100/3600/4600/5300/6900 |
Zubehör
Standardzubehör:
* CNC-System von FANUC
* Hydraulischer Schlauch
* Werkzeugturm mit 8/12-Stationen
* Hydraulische Werkzeugpfosten
* Elektronisches Handrad
* Schmiersystem
* Kühlsystem
* Arbeitsleuchte
* Pilotenleuchte
* Schutzschutz
* Wärmetauscher
* Ausgleichsblöcke und Schrauben
* Werkzeug und Werkzeugkasten
* Betriebsanleitungen
* Werkzeugturm mit 8/12-Stationen
* Hydraulische Werkzeugpfosten
* Elektronisches Handrad
* Schmiersystem
* Kühlsystem
* Arbeitsleuchte
* Pilotenleuchte
* Schutzschutz
* Wärmetauscher
* Ausgleichsblöcke und Schrauben
* Werkzeug und Werkzeugkasten
* Betriebsanleitungen
Zusatzzubehör:
* GSK, SIEMENS CNC-System
* Klimaanlage
* Werkzeugsetzer
* Splitterförderer des Kettentyps
* Werkzeugsetzer
* Splitterförderer des Kettentyps
Detaillierte Bilder

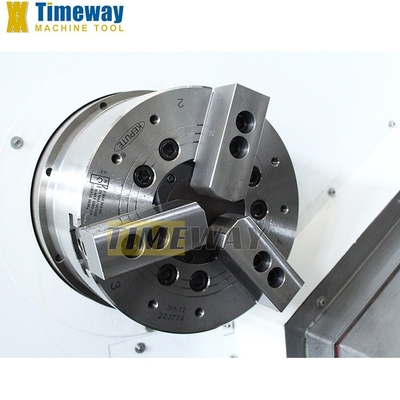

Standard mit Hohl-Hydraulik-Rohr,
Chinesische Marke oder taiwanesische Marke.

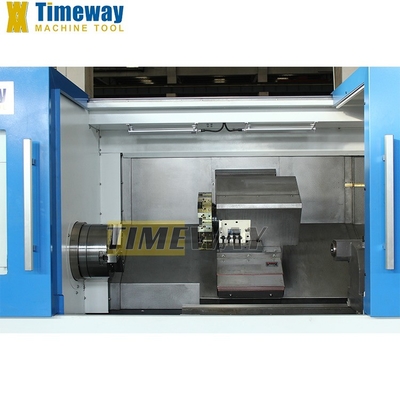

HIDRAULISCHE Türmchen
Standard:8-Stationhydraulischer Turm;
Auswählbarer Turm oder Kraftturm
BMT45/BMT55/BMT65 je nach Modell.
Standard:FANUC CNC-System
Optional:GSK,SIEMENS CNC-System
Optional:GSK,SIEMENS CNC-System
Standard:Hydraulische Heckfläche
hydraulisch programmierbares Heckstock Optional: Servoheckstock verfügbar
Verringern Sie die Arbeitsintensität des Betreibers erheblich und erreichen Sie eine sichere und effiziente Produktion.
