Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | Zusätzlich |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Mittelschwere |
| Max. Weight des Werkstückes (Kilogramm): | 8000 | Breite des Betts (mm): | 100 Millimeter |
| Nummer der Spindeln: | Einzigartig | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 570 Millimeter | Fahrt (Z-Achse): | 1000 mm |
| Positionierungsgenauigkeit (mm): | 0.01 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.001 |
| Abmessungen (L*W*H): | 4300*2350*2150 | Spannung: | Die Anforderungen des Kunden |
| CNC-Steuerungssystem: | GSK | Werkzeugposten: | 8, 4 |
| Gewicht (Kg): | 9800 | Gewährleistung: | 1.5 Jahre |
| Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Der Prüfstand ist in der Lage, die Prüfungen durchzuführen, wenn die Prüfungen in einem anderen Mitg: | 5 - 320 R/m | Reise (y-Achse) (Millimeter): | 570 Millimeter |
| Spindeltonner: | Die Kommission wird die Kommission auffordern, die erforderlichen Maßnahmen zu treffen. | Schneidmoment: | 50000 N.m |
| Schnelle Zufuhrgeschwindigkeit ((mm/min): | 0 - 3000 mm/min | Vorschubgeschwindigkeit (mm/min): | 0 - 2250 mm/min |
| Min. Zeit für den Werkzeugwechsel: | 0,7 | CNC oder nicht: | Maschinen für die Maschinenherstellung |
| Maschinentyp: | Flachbett CNC-Drehbank | Produktbezeichnung: | Cnc-Drehbank Mechine |
| Name: | CNC-Drehmaschine mit hoher Präzision | Schlüsselwort: | Automatische CNC-Drehmaschine |
| Funktion: | Verarbeitung von Metallen | Art der Ware: | Maschine für die horizontale Drehmaschine mit CNC |
| Präzision: | Hohe Präzisions-Maschine | Anwendung: | Werkstoffverarbeitung |
| Farbe: | Kundenbedürfnisse | ||
Produkt-Beschreibung
Beschreibung des Produkts

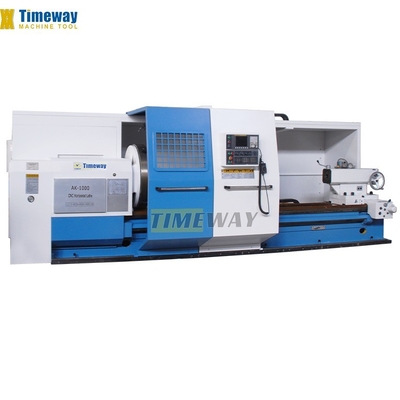

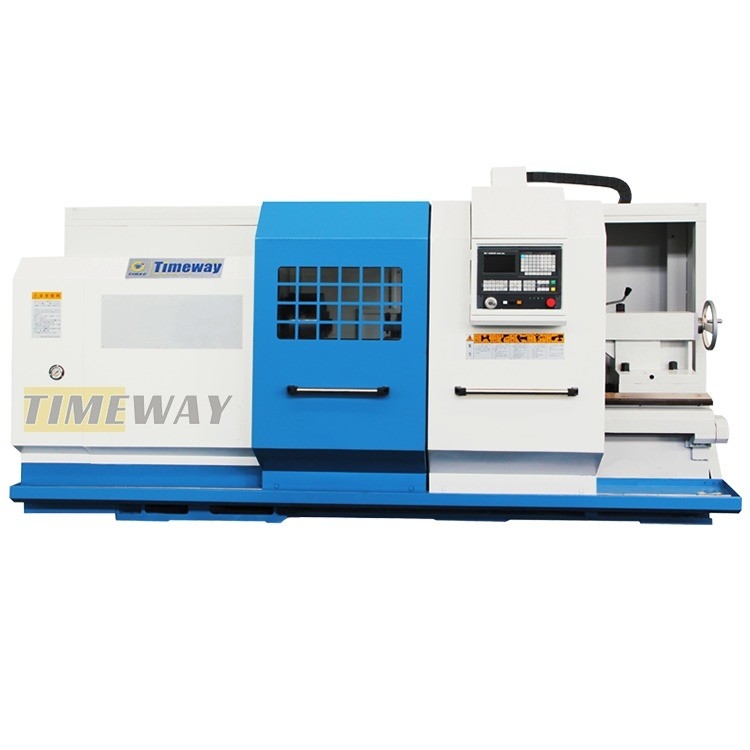

Schwere horizontale Drehmaschine
* Längs- und Querschnittszuflüsse werden durch Kugelschrauben vorgenommen.

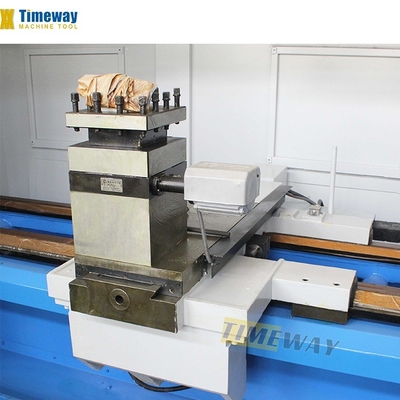

* Vertikale oder horizontale 4/6-Stations-Werkzeugpfosten oder Gangwerkzeuge können ausgewählt werden.
* Der Werkzeugpfeiler befindet sich auf präzisen, umgekehrten Zahnrädern mit einer hohen Wiederholungsgenauigkeit.
* Sowohl Schlagzeug als auch Heckstock werden mit hydraulischem oder manuellem Typ geliefert.
* Die Oberfläche der Führungswege ist überschallfrequenzgehärtet und präzise geerdet mit langer Lebensdauer.
* Das Spindelsystem ist sehr steif und genau.
* Ein Wechselrichter wird verwendet, um eine variable Drehzahl zu realisieren.
* Vertikale oder horizontale 4/6-Stations-Werkzeugpfosten oder Gangwerkzeuge können ausgewählt werden.
* Der Werkzeugpfeiler befindet sich auf präzisen, umgekehrten Zahnrädern mit einer hohen Wiederholungsgenauigkeit.
* Sowohl Schlagzeug als auch Heckstock werden mit hydraulischem oder manuellem Typ geliefert.
* Die Oberfläche der Führungswege ist überschallfrequenzgehärtet und präzise geerdet mit langer Lebensdauer.
* Das Spindelsystem ist sehr steif und genau.
* Ein Wechselrichter wird verwendet, um eine variable Drehzahl zu realisieren.
Spezifikation
Spezifikation | Einheit | AK-1000B | AK-1250B | AK-1400B | AK-1600B | |||
Max. Schwenken Sie sich übers Bett. | mm | 1000 | 1250 | 1400 | 1640 | |||
Max, schwenken Sie über die Kreuzrutsche. | mm | 630 | 880 | 1030 | 1250 | |||
Abstand zwischen den Zentren | mm | Die Kommission hat die Kommission aufgefordert, die für die Zwecke der Verordnung (EG) Nr. 45/2001 vorgesehenen Maßnahmen zu ergreifen. | ||||||
Max. Drehlänge | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
Breite des Betts | mm | 755 | 755 | 755 | 755 | |||
Ladekapazität | Weigerung | 6000 (optional: 8000) | 6000 (optional: 8000) | 6000 (optional: 8000) | 6000 (optional: 8000) | |||
Spindelnase | mm | A2 bis 15 | A2 bis 15 | A2 bis 15 | A2 bis 15 | |||
Spindelbohrung | mm | 130 | 130 | 130 | 130 | |||
Spindelverstärker | - | Metrik 140 | Metrik 140 | Metrik 140 | Metrik 140 | |||
Drehzahl der Spindel (hydraulische 4 Schritte, Schrittlos) | Umdrehungen pro Minute | 5 bis 320 | 5 bis 320 | 5 bis 320 | 5 bis 320 | |||
Mittelhöhe | mm | 500 | 625 | 700 | 820 | |||
Schlägergröße (4-Kiefer) | mm | 1000 | 1000 | 1000 | 1000 | |||
X/Z-Achse Min. Zuführungseinheit | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
X/Z-Achse Schnellzufuhrgeschwindigkeit | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | 3000/5000 | |||
Kreuzfahrt (X) | mm | 570 | 570 | 690 | 630 | |||
Art der Werkzeugpfosten | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||
Zeit für den Werkzeugwechsel | s | 2.6 | 2.6 | 2.6 | 2.6 | |||
Genauigkeit der Wiederholung der Positionierung des Turms | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
Größe des Werkzeugbereichs | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||
Durchmesser der Schwanzfeder | mm | 160 | 160 | 160 | 160 | |||
Schwanzfederfeder | mm | 300 | 300 | 300 | 300 | |||
Schwanzfederfeder | - | USE-Betrieb | USE-Betrieb | USE-Betrieb | USE-Betrieb | |||

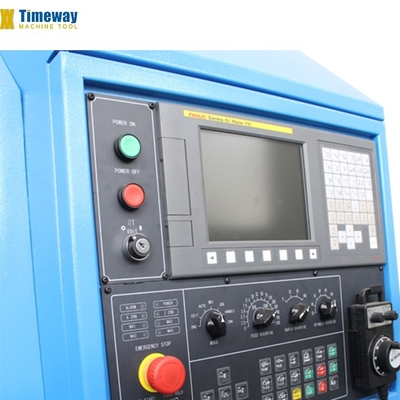

CNC-System | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||
Arbeitsgenauigkeit | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Oberflächenrauheit | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||

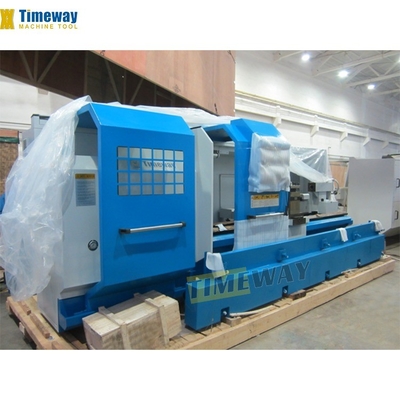

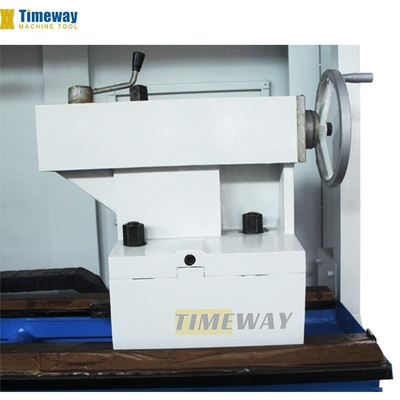

Detaillierte Bilder
Unternehmensprofil
Geschäftsbereich: Industrieausrüstung und Komponenten, Herstellung und Verarbeitung von Maschinen Hauptprodukte: Drehmaschine, Fräsmaschine, Bohrmaschine, Schleifmaschine, CNC-Maschinen,Schneidmaschine., Druckbremsen, Walzmaschine, Gabelstapler, Fahrzeugmaschinenmanagementsystem Zertifizierung: ISO 9001, ISO 14001
