Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 1600 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Breite des Betts (mm): | 0 Millimeter | Leistung des Spindelmotors ((kW): | 75 |
| Nummer der Spindeln: | Zwillinge | Anzahl der Achsen: | 2 |
| Fahrt (X-Achse): | 4000mm | Fahrt (Z-Achse): | 1600 Millimeter |
| Positionierungsgenauigkeit (mm): | ±0.001 | Wiederholbarkeit (X/Y/Z) (mm): | ±0.001 |
| Spannung: | Die Anforderungen des Kunden | CNC-Steuerungssystem: | FANUC |
| Werkzeugposten: | 8, 4 | Gewicht (Kg): | 120000 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Wettbewerbsfähiger Preis |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Maximumspitzenhöhe: | 1600 mm |
| Max. Schwingendurchmesser über dem Wagen: | 1250 mm | Abstand zwischen Mitten: | 4000 bis 2000 mm |
| Ladekapazität: | 32 Tonnen | Bett-Breite: | 1600 mm |
| Durchmesser der Schachtel: | 1600 mm | Max. Drehmoment des Schubs: | 80kn. M |
| Winkel der Spindelverjüngung: | 75° | Spindeldrehzahlbereich: | 0.8~160 Rpm (schrittlos) |
| Bereich der Kreuzzufuhr: | 1 bis 2 000 mm/min | Die Situation: | Neues |
| Spindelbohrung ((mm): | Andere | Anwendbare Branchen: | Hotels, Baumaterial-Geschäfte, Maschinerie-Reparaturwerkstätten |
| Standort des Ausstellungsraums: | Ägypten, Türkei, Italien, Brasilien, Peru, Indonesien, Mexiko, Russland, Argentinien | Art der Vermarktung: | Heißes Produkt 2019 |
| Kernkomponenten: | Lager, PLC | Jahr: | 2023 |
| Max. Drehzahl der Spindel (rpm): | 160 R/m | ||
Produkt-Beschreibung
Beschreibung des Produkts

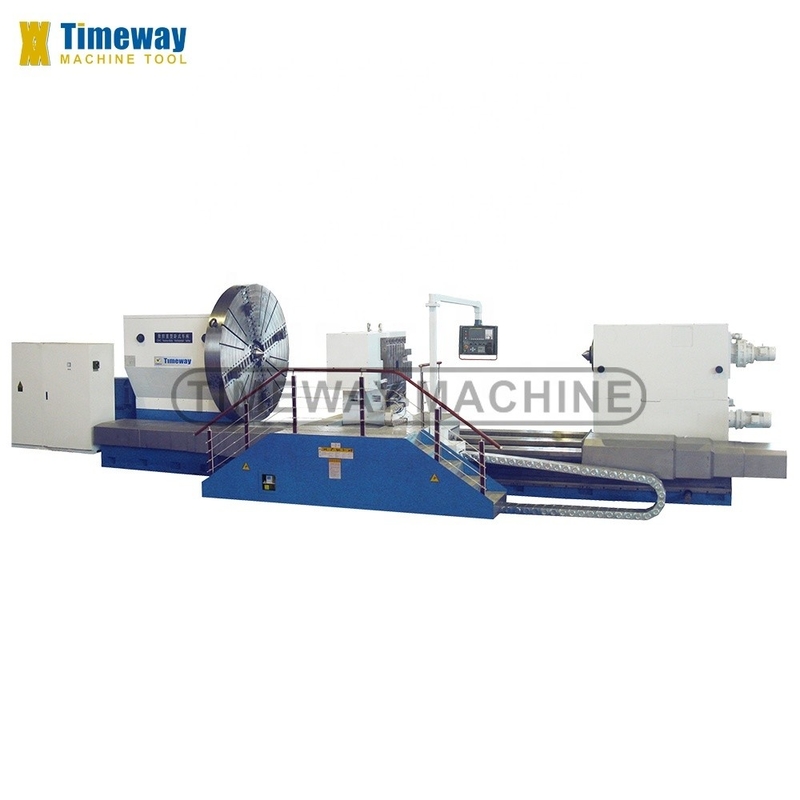

CNC-Schwerlast-Horizontale Drehmaschine AK-1600H
Eigenschaften:
---Diese Drehmaschine ist eine ganze boxförmige drei-Wege-Struktur, die hohe Standard-Guss (HT300) ein Gießen, nach der zweiten Alterung Behandlung,es hat die Eigenschaft einer stabilen Leistung; Führungswegbreite (1600 mm), gute Steifigkeit, Antivibrationsfähigkeit.

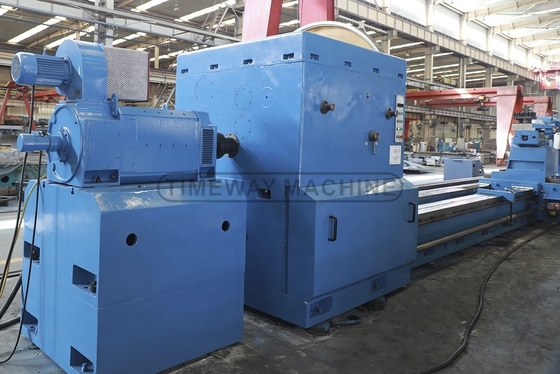

--- Der Hauptmechanismus wird durch den 75 kW Gleichstrommotor angetrieben, wobei die Methode der verstellbaren magnetischen Regulierung, der Einstellspannung und des hybriden Drehzahlregulierungsmodus verwendet wird, wobei das Verhältnis 1:22 beträgt.2, Geschwindigkeitsänderung ist drei Schritte, mechanische und elektrische integrierte Geschwindigkeitsverhältnis ist 1: 200, Spindelgeschwindigkeitsbereich ist 0,8 ~ 160r / min und stufenlose Geschwindigkeitsänderung.
---Der Durchmesser des Spindelbohrs ist groß, der Kopf nimmt die Split-Typ-Struktur an, und die Kontaktsteifigkeit wird nach
Die Spindel nimmt die Vor- und Hinterlagerstruktur an, so daß die radiale und axiale Steifigkeit und die Drehgenauigkeit hoch sind.
--- Schwerlast-Vier-Kiefer-Schläger. Standardkonfiguration hat zwei feste Ruhe, eine ist geschlossener Typ, der andere ist offener Typ.
--- Es ist mit einer Schutzvorrichtung und einem Notbremsenschaltfläche ausgestattet, wenn die Maschine plötzlich auf einen plötzlichen Stromausfall oder andere Ausfälle stößt,aufgrund der speziellen Konstruktion der Steuerungsschaltung, kann es Selbstschutz sein, um die Sicherheit der Drehmaschine und des Personals zu gewährleisten.

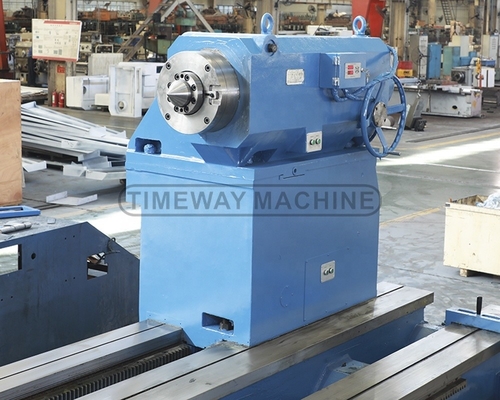

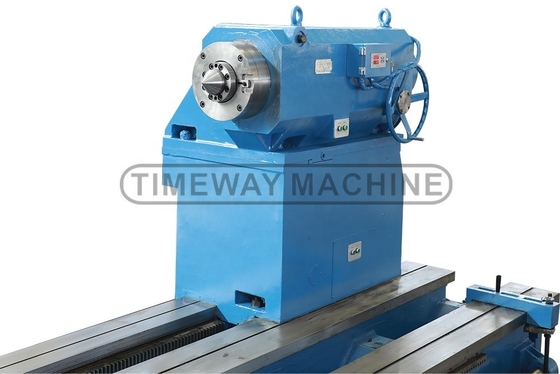

--- Der Heckstock besteht aus Ober- und Unterkörper, der Oberkörper ist mit einem Hülsen, einer Spindel und einem Drucksensor ausgestattet, und der Unterkörper ist mit einem schnellen Bewegungsmechanismus ausgestattet.
---Diese Drehmaschine basiert auf dem internationalen Markt und dem neuesten Entwicklungstrend von CNC-Drehmaschinen mit Halbschlusskreislaufsteuerung der beliebten CNC-Schwerdrehmaschinen,1600 mm breites Flachbett Führungsweg bieten Benutzern eine größere Werkstücklast, ist es die ideale mechanische Verarbeitungsanlage für die Herstellung großer Teile.
---Diese Drehmaschine ist eine ganze boxförmige drei-Wege-Struktur, die hohe Standard-Guss (HT300) ein Gießen, nach der zweiten Alterung Behandlung,es hat die Eigenschaft einer stabilen Leistung; Führungswegbreite (1600 mm), gute Steifigkeit, Antivibrationsfähigkeit.
--- Der Hauptmechanismus wird durch den 75 kW Gleichstrommotor angetrieben, wobei die Methode der verstellbaren magnetischen Regulierung, der Einstellspannung und des hybriden Drehzahlregulierungsmodus verwendet wird, wobei das Verhältnis 1:22 beträgt.2, Geschwindigkeitsänderung ist drei Schritte, mechanische und elektrische integrierte Geschwindigkeitsverhältnis ist 1: 200, Spindelgeschwindigkeitsbereich ist 0,8 ~ 160r / min und stufenlose Geschwindigkeitsänderung.
---Der Durchmesser des Spindelbohrs ist groß, der Kopf nimmt die Split-Typ-Struktur an, und die Kontaktsteifigkeit wird nach
Die Spindel nimmt die Vor- und Hinterlagerstruktur an, so daß die radiale und axiale Steifigkeit und die Drehgenauigkeit hoch sind.
--- Schwerlast-Vier-Kiefer-Schläger. Standardkonfiguration hat zwei feste Ruhe, eine ist geschlossener Typ, der andere ist offener Typ.
--- Es ist mit einer Schutzvorrichtung und einem Notbremsenschaltfläche ausgestattet, wenn die Maschine plötzlich auf einen plötzlichen Stromausfall oder andere Ausfälle stößt,aufgrund der speziellen Konstruktion der Steuerungsschaltung, kann es Selbstschutz sein, um die Sicherheit der Drehmaschine und des Personals zu gewährleisten.
--- Der Heckstock besteht aus Ober- und Unterkörper, der Oberkörper ist mit einem Hülsen, einer Spindel und einem Drucksensor ausgestattet, und der Unterkörper ist mit einem schnellen Bewegungsmechanismus ausgestattet.
---Diese Drehmaschine basiert auf dem internationalen Markt und dem neuesten Entwicklungstrend von CNC-Drehmaschinen mit Halbschlusskreislaufsteuerung der beliebten CNC-Schwerdrehmaschinen,1600 mm breites Flachbett Führungsweg bieten Benutzern eine größere Werkstücklast, ist es die ideale mechanische Verarbeitungsanlage für die Herstellung großer Teile.
Spezifikation
Spezifikation | Einheit | AK-1600H |
Max. Schwenken Sie sich übers Bett. | mm | 1600 |
Max, schwenken Sie über die Kreuzrutsche. | mm | 1250 |
Abstand zwischen den Zentren | mm | 4000 bis 2000 |
Breite des Betts | mm | 1600 (drei Schiebebahnen) |
Ladekapazität | Tonnen | 32 |
Durchmesser der Schachtel | mm | 1600 |
Max. Drehmoment des Schubs | KN.m | 80 |
Winkel der Spindelverjüngung | - Nein. | 75° |
Drehzahlbereich der Spindel | Umdrehungen pro Minute | 0.8~160 (Schrittlos) |
Bereich der Kreuzzufuhr | mm/min | 1-2000 |
Kreuzfahrt | mm | 725 |
Längsschnittbereich | mm/min | 1-4000 |
Längsreisen | mm | 4000 bis 2000 |
Arbeitsposition des Werkzeugpfosten | - | V4 |
Abschnitt der Werkzeughalte | mm | 70 × 70 |
Max. Schneidkraft des Überpfosten | KN: | 80 |
Durchmesser der Schwanzfeder | mm | 300 |
Schwanzfederfeder | mm | 300 |
Schwanzfederfeder | - | 100/1:7 |
Geschwindigkeit der schnellen Zufuhr | mm/min | 3000 |
Schnellzuführgeschwindigkeit der Schwanzfeder | mm/min | 664 |
Hauptmotorleistung | kW | 75 |
Schnellzufuhrmotorleistung | kW | 1.5 |
Maschinendimensionen (LxWxH) | mm | 1580x3500x2280 |
Maschinengewicht | Weigerung | 48000 |
Zubehör
Standardzubehör:
√ CNC-System von FANUC/GSK/SIEMENS
√ 4- Kiefer-Schwerlastschleuder

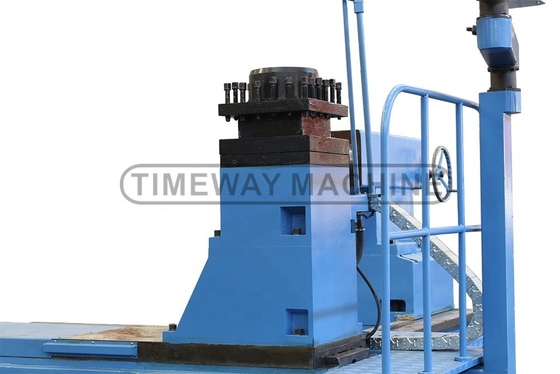

√ Elektrische Werkzeugstange mit 4 Stationen
√ Arbeitsleuchte
√ Kühlsystem
√ Halbgeschlossene Abdeckung
√ Manueller Impulsgenerator (MPG)
√ Toten Zentren
√ Ölpistolen
√ Pilotlampe
√ Automatische Schmierpumpe
√ Handbewegung der Schwanzstange
√ Werkzeuge und Werkzeugkasten
√ Ausgleichswinkel und Schrauben
√ Bedienungsanleitung (englisch)
√ Elektrische Werkzeugstange mit 4 Stationen
√ Arbeitsleuchte
√ Kühlsystem
√ Halbgeschlossene Abdeckung
√ Manueller Impulsgenerator (MPG)
√ Toten Zentren
√ Ölpistolen
√ Pilotlampe
√ Automatische Schmierpumpe
√ Handbewegung der Schwanzstange
√ Werkzeuge und Werkzeugkasten
√ Ausgleichswinkel und Schrauben
√ Bedienungsanleitung (englisch)
Zusatzzubehör:
_ Stetige Ruhe _ andere Werkzeugstangen
_ Live-Zentren
_ Klimaanlage
_ Splitterförderer
_ Rollenunterstützung
_ Live-Zentren
_ Klimaanlage
_ Splitterförderer
_ Rollenunterstützung
Detailbilder
Verpackung und Lieferung
Dies ist ein Bild von der Verpackung in unserer Fabrik!Wie Sie sehen können, ist unser Paket standardisiert und zentralisiert.
Unternehmensprofil
Timeway Machine Tool Co., Ltd. ist ein professionelles Werkzeugmaschinenherstellungsunternehmen, die wichtigsten Produkte sind Drehmaschine, Fräsmaschine, Schleifmaschine usw.,und entsprechend den Bedürfnissen der Kunden können wir auch verschiedene Spezialmaschinen entwerfen und fertigen, um im Bereich der Werkzeugmaschinen Dienstleistungen im Bereich der technologischen Modernisierung und Umwandlung zu erbringen.
Unsere Fabrik wurde 2014 gegründet. Es hat professionelle Techniker, ein Forschungs- und Entwicklungsteam, produziert und verkauft CNC-Ausrüstung und bietet professionelle kundenspezifische Dienstleistungen.Unsere Produkte werden weit verbreitet in der Formenverarbeitung verwendet, 3C-Produkte, landwirtschaftliche Maschinen, Erdölmaschinen, Autoteileverarbeitung, Luft- und Raumfahrtindustrie usw., die mehr als 60 Länder und Regionen im In- und Ausland verkaufen.
Ausstellung und Ausbildung
Dies ist ein Bild von Kunden, die unsere Firma besuchen, wenn wir Ausstellungen auf der ganzen Welt veranstalten.
Häufig gestellte Fragen
F: Warum haben Sie sich für TIMEWAY MACHINE entschieden?
A: 1. Hohe Qualität mit wettbewerbsfähigem Preis; 2. Professionelles R & D-Team und 25 Jahre Exporterfahrung; 3. Exportiert in mehr als 60 Länder; 4. CE, ISO-Zertifikate; 5.24 Stunden Online-Dienst (Skype), WhatsApp, Wechat, Trademanager); 6. 12 Monate Qualitätsgarantie; 7. Übersee-Ingenieure zur Verfügung für die Problemlösung;F: Haben Sie eine Qualitätskontrolle oder Sicherheitsstandards für Ihre Maschinen?A: Ja, wir haben eine sehr strenge Qualitätskontrollabteilung eingerichtet, um gute Qualität zu gewährleisten.F: Was ist die MOQ?A: 1 Satz (nur einige Billigmaschinen werden mehr als 1 Satz haben)F: Was ist mit den Zahlungsbedingungen?A:(1) T/T mit 30% Vorauszahlung und 70% Balancezahlung vor Versand; (2) Unwiderrufliche LC bei Ansicht; (3) Western Union, MoneyGram usw.F: Wie wäre es mit der Garantie?A: Die Garantiezeit beträgt ein Jahr nach Lieferung. Auch nach Ablauf der Garantiezeit liefern wir lebenslangen Service für die Maschine.
Möchten Sie mehr über dieses Produkt erfahren?
