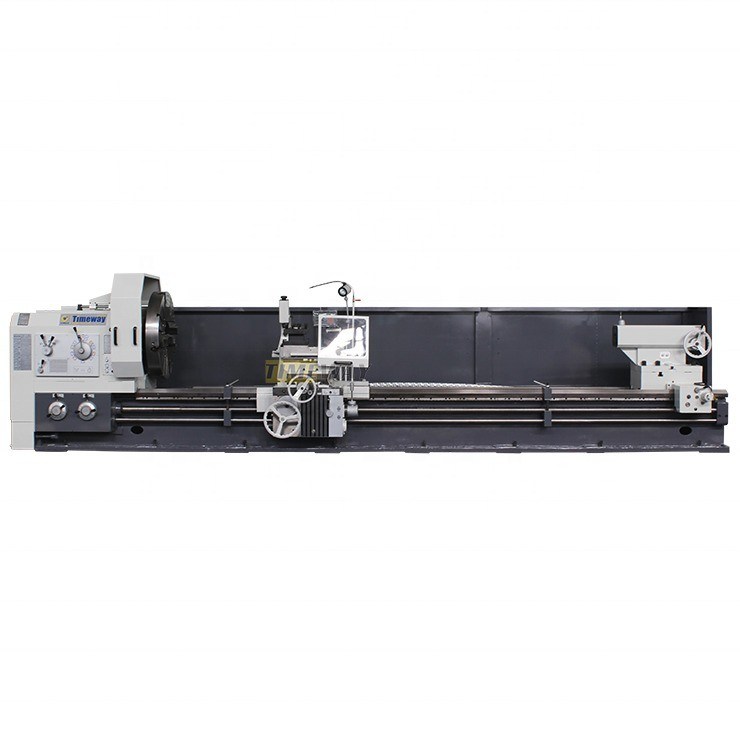

550 mm Bettbreite Wirtschaftliche CNC Horizontale Drehmaschine für präzise Bearbeitung und schnelle Geschwindigkeit
Produktdetails:
| Herkunftsort: | Henan, China |
| Markenname: | TIMAC |
| Modellnummer: | AK-630Bx8M |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $29,000.00/sets 1-2 sets |
| Verpackung Informationen: | In Sperrholzkästen. |
| Versorgungsmaterial-Fähigkeit: | 200 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 8000 |
|---|---|---|---|
| Struktur: | Flachbett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Max. Weight des Werkstückes (Kilogramm): | 2000 | Breite des Betts (mm): | 550 mm |
| Leistung des Spindelmotors ((kW): | 11 | Nummer der Spindeln: | 1 |
| Anzahl der Achsen: | 2 | Fahrt (X-Achse): | 390 Millimeter |
| Fahrt (Z-Achse): | 7850 mm | Positionierungsgenauigkeit (mm): | ±0.01 |
| Wiederholbarkeit (X/Y/Z) (mm): | ±0.006 | Abmessungen (L*W*H): | 10580 x 1800 x 1880 |
| Spannung: | 200 V bis 460 V | CNC-Steuerungssystem: | FANUC |
| Werkzeugposten: | 4 | Gewicht (Kg): | 10200 |
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 1 Jahr | CNC-Steuerung: | FANUC 0i-TF-System |
| Spindel-Nase: | C11 | Spindeltonner: | Metrische 120 |
| Spindelgeschwindigkeit: | 70,5-1000 U/min | Spindeltreppen: | Als Maschinenmodell |
| Min. Futtereinheit: | 0.001 mm | Arbeitsgenauigkeit: | IT6 |
| Arbeitsraue: | Ra1,6um | Drehkopfart: | 6/8/10-Station zur Wahl |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | Die Situation: | Neues |
| Spindelbohrung ((mm): | 100 | Toolpost-Marke: | Yaxin |
| Anwendbare Branchen: | Maschinenreparaturwerkstätten, Produktionsbetriebe, Lebensmittel- und Getränkefabriken, Druckereien, | Standort des Ausstellungsraums: | Kanada, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Philippinen, Brasilien, Mexik |
| Art der Vermarktung: | Gewöhnliche Ware | Kernkomponenten: | Lager, Motor, Pumpe, Zahnrad, SPS, Druckbehälter, Motor, Getriebe, CNC-System |
| Max. Drehlänge (mm): | 7850 | Jahr: | 2021 |
| Max. Drehzahl der Spindel (rpm): | 1000 R/m | Hafen: | China-Häfen |
Produkt-Beschreibung
Beschreibung der Produkte
√ CNC-System von FANUC/GSK/SIEMENS √ 3-Maulwurf √ Elektrische Werkzeugstange mit 4 Stationen √ Arbeitsleuchte √ Kühlsystem √ Halbgeschlossene Abdeckung √ Manueller Impulsgenerator (MPG) √ Toten Zentren √ Ölpistolen √ Pilotlampe √ Automatische Schmierpumpe √ Handbewegung der Schwanzstange √ Werkzeuge und Werkzeugkasten √ Ausgleichswinkel und Schrauben √ Bedienungsanleitung (englisch) | _ Vier-Kiefer-Schlag _ Stetige Ruhe _ Folgen Sie dem Rest _ Hydraulischer Schlag _ Pneumatischer Schlag _ Hydraulische Schwanzstange _ 6-Stations-Werkzeug-Stand _ Live-Zentren _ Klimaanlage _ Splitterförderer _ Vollen Schutz |
Spezifikation | Einheit | AK-630B | AK-800B | AK-940B | ||
Max. Schwenken Sie sich übers Bett. | mm | 630 | 800 | 940 | ||
Max, schwenken Sie über die Kreuzrutsche. | mm | 340 | 510 | 650 | ||
Abstand zwischen den Zentren | mm | Die Kommission hat die Kommission aufgefordert, die in den Artikeln 1 und 2 genannten Informationen zu übermitteln. | ||||
Max. Drehlänge | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/- | ||||
Breite des Betts | mm | 550 | 550 | 550 | ||
Ladekapazität | Weigerung | 2000 | 2000 | 2000 | ||
Spindelnase | mm | C11 | C11 | C11 | ||
Spindelbohrung | mm | 100 | 100 | 100 | ||
Spindelverstärker | - | Metrische 120 | Metrische 120 | Metrische 120 | ||
Drehzahl der Spindel (Handschritte) | Umdrehungen pro Minute | 7.5-1000 (18) | 6-800 (12) | 6-800 (12) | ||
Drehzahl der Spindel (manuell 4 Schritte schrittlos) | Umdrehungen pro Minute | 7.5-1000 | 6 bis 8 | 6 bis 8 | ||
Drehzahl der Spindel (hydraulische 4 Schritte, Schrittlos) | Umdrehungen pro Minute | 7.5-1000 | 6 bis 8 | 6 bis 8 | ||
Mittelhöhe | mm | 315 | 400 | 470 | ||
Schlauchgröße | mm | 325 | 325 | 325 | ||
X/Z-Achse Min. Zuführungseinheit | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
X/Z-Achse Schnellzufuhrgeschwindigkeit | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
Kreuzfahrt (X) | mm | 390 | 475 | 475 | ||
Art der Werkzeugpfosten | - | V4 (V6/H6/H10 nicht erwünscht) | V4 (V6/H6/H10 nicht erwünscht) | V4 (V6/H6/H10 nicht erwünscht) | ||
Zeit für den Werkzeugwechsel | s | 2.4 | 2.4 | 2.4 | ||
Genauigkeit der Wiederholung der Positionierung des Turms | mm | 0.008 | 0.008 | 0.008 | ||
Größe des Werkzeugbereichs | mm | 32x32 | 32x32 | 32x32 | ||
Durchmesser der Schwanzfeder | mm | 100 | 100 | 100 | ||
Schwanzfederfeder | mm | 250 | 250 | 250 | ||
Schwanzfederfeder | - | MT5 | MT5 | MT5 | ||
Arbeitsgenauigkeit | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Oberflächenrauheit | μm | Ra1.6 | Ra1.6 | Ra1.6 | ||
Hauptmotorleistung | kW | 11 | 11 | 11 | ||
Maschinengewicht | Weigerung | Die Kommission hat eine Reihe von Maßnahmen ergriffen. | ||||
Maschinenlänge | mm | 3200/3445/3895/4390/5390/6580/7580/8580/10580/- | ||||
Maschinenbreite | mm | 1800 | 1800 | 1800 | ||
Maschinenhöhe | mm | 1880 | 1930 | 1930 | ||
CNC-System | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
Maschinendetails
- Ich weiß nicht.
- 3 Kiefer-Rohr kommt standardmäßig zu schnell selbstzentrierenden Klemmteilen
- Optionale 4- Kiefer-unabhängige Schlauch zum Klemmen von speziellen Teilen.

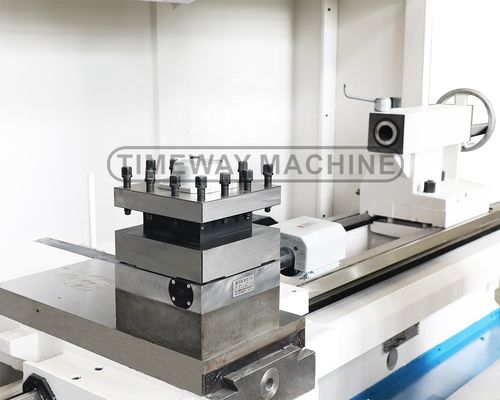

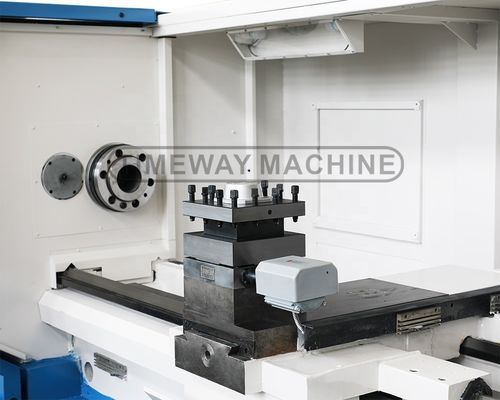

Elektrischer Turm mit 4 Stationen:
- Ein Elektro-Turm mit hoher Positionsgenauigkeit.

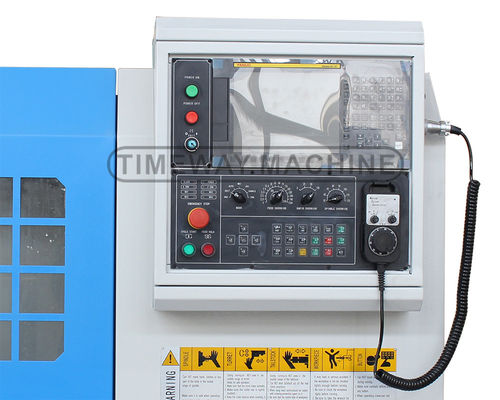

CNC-System:
Siemens, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK usw. für Ihre Wahl.

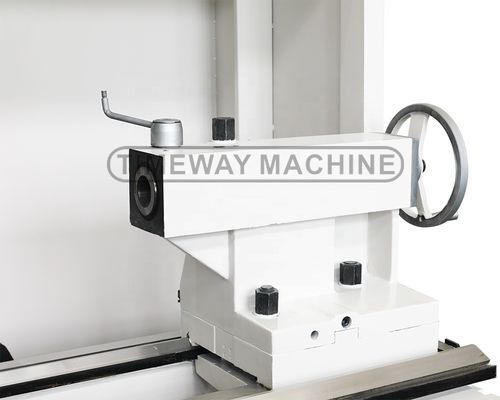

Handbewegtes Heckmaterial:
Flexible und einfache Bedienung zur Verringerung der Arbeitsintensität und Erhöhung des Bedienvergnügens.

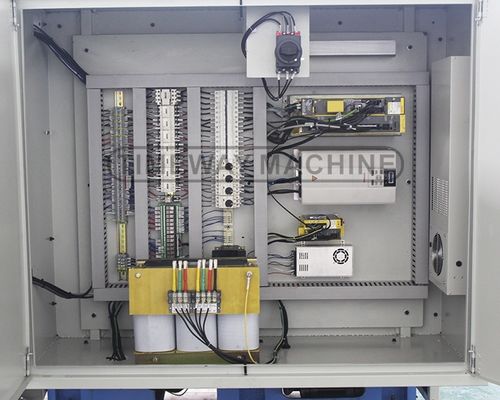

Elektrische Schranke nach der CE-Norm:
Ein klares und ordentliches elektrisches Layout;
Einführung von CE-Standard-Elektrokomponenten.
Automatische Schmierpumpe:
Automatisch und mit Unterbrechungen schmieren Sie jede Leitbahn, um die Lebensdauer der Maschine zu verlängern.
Vertikaler Turm mit 4 Stationen:
Standards
Vertikaler Turm mit 6 Stationen:
Zusätzlich
Horizontales Turm mit 6 Stationen:
Zusätzlich
Prüfung - Rundheit und Zylinderform:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit:
Rundheit: weniger als 0,01 mm;
Zylinderform: weniger als 0,025/300 mm
Prüfung - Vertikalität:
Präzision beim Drehen der Endoberfläche der Scheibe, Prüfgenauigkeit:
Vertikalität: weniger als 0,02/300 mm
Prüfung - Rauheit:
Präzision beim Drehen der Außenfläche der Stange, Prüfgenauigkeit: Rauheit: Ra1,6um
Drehtests:
Feinschleiferfäden (Taper: 1:16, Gewindefläche: 3,175 mm), kann nach Prüfung mit einem speziellen Messgerät den kumulierten Schrägfehler auf 0,015/25,4 mm erreichen.
Umfassende Prüfteile:
Alle CNC-Drehmaschinen müssen nach allen Standardprüfungen der Maschine einen abschließenden Schneidvorgang durchführen, indem sie die Außenfläche, Schritte, Bogenfläche, spitze Fläche usw. schneiden.Um die Stabilität des CNC-Systems und die Gesamtleistung der Maschine zu überprüfen.
Warum Sie uns wählen
Renishaw Laser Interferometer:
Vor der Auslieferung wird der UK RENISHAW Laser verwendet, um dynamische Präzisionsprüfungen und Verschieben durchzuführen, so dass die Maschine eine hohe Positionierungsgenauigkeit und Neupositionierungsgenauigkeit aufweist.
