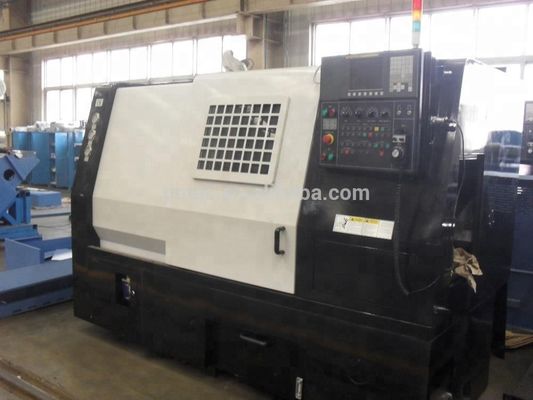

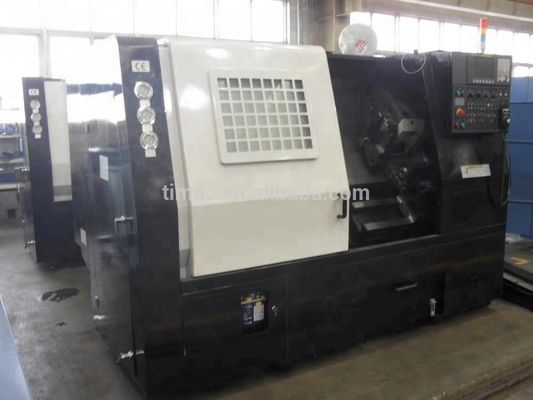

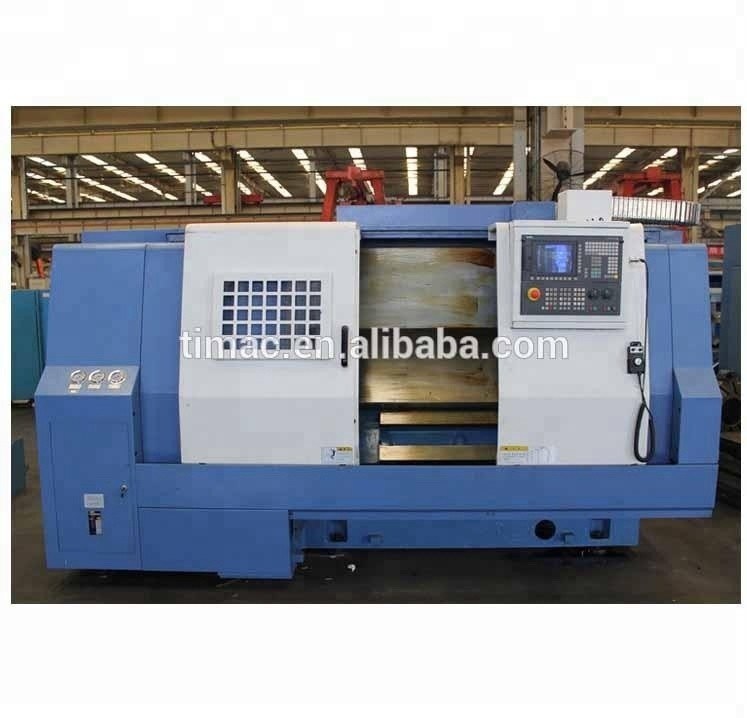

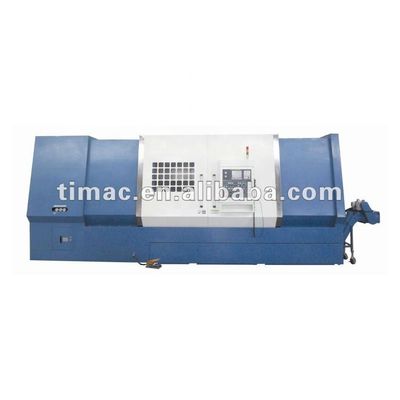

Zwei Spindel FANUC Schrägbett CNC Drehmaschine AK-25 mit 12 Werkzeugstellen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TIMAC |
| Zertifizierung: | ISO9001; CE |
| Modellnummer: | AK-25 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $53,000.00/sets 1-2 sets |
| Verpackung Informationen: | Holzgehäuse (verdampft) |
| Versorgungsmaterial-Fähigkeit: | 50 Stück/Stück pro Monat |
|
Detailinformationen |
|||
| Typ: | Horizontale | Max. Länge des Werkstücks (mm): | 3000 |
|---|---|---|---|
| Struktur: | Schrägen-Bett-Drehbank | Bearbeitungsfähigkeit: | Schweres Gewicht |
| Breite des Betts (mm): | 180 Millimeter | Leistung des Spindelmotors ((kW): | 30 |
| Nummer der Spindeln: | Zwillinge | Anzahl der Achsen: | 3 |
| Fahrt (X-Achse): | 230 Millimeter | Fahrt (Z-Achse): | 2965 mm |
| Positionierungsgenauigkeit (mm): | 00,01 mm | Wiederholbarkeit (X/Y/Z) (mm): | 0,007 |
| Abmessungen (L*W*H): | 2270x1470x1650 mm | Spannung: | Nach Bedarf |
| CNC-Steuerungssystem: | FANUC | Werkzeugposten: | 12 |
| Gewicht (Kg): | 4500 | Gewährleistung: | 1 Jahr |
| Wichtige Verkaufspunkte: | Automatisch | Maschinenprüfbericht: | Bereitgestellt |
| Video-Ausgangsinspektion: | Bereitgestellt | Gewährleistung für Kernkomponenten: | 1 Jahr |
| CNC oder nicht: | Maschinen für die Maschinenherstellung | Automatische Einstufung: | Automatisch |
| Dienstleistungen nach dem Verkauf: | Onlineunterstützung | CNC-Drehmaschine: | Werkzeugmaschinen |
| Max. Swing Diameter: | 520mm | Gewicht: | 4500/5000 kg |
| Leistung ((w): | 30 kW | Warrany: | 1 Jahr |
| Max. Length des Werkstückes: | 3000 mm | Die Situation: | Neues |
| Anwendbare Branchen: | Baustoffwerkstätten, Herstellungsbetriebe, andere | Standort des Ausstellungsraums: | Frankreich, Peru, Russland, Thailand, Malaysia |
| Art der Vermarktung: | Andere | Kernkomponenten: | Lager, Motor, Gang, Getriebe |
| Max. Drehlänge (mm): | 1905 | Jahr: | 2022 |
| Max. Drehzahl der Spindel (rpm): | 3500 r.p.m | Spindelbohrung ((mm): | 87 |
| Hafen: | Hafen von Tianjin | ||
Produkt-Beschreibung
Vollfunktionale CNC-Drehmaschine
Eigenschaft:
1. Universal CNC Drehmaschine
2. CNC-Maschine mit Halbschlussschleife
3. CNC-Drehzentrum mit C-Achse
4. CNC-Drehmaschine mit Schrägbett
Parameter:
| Spezifikation | Einheit | AK-25 | Ein AK-35 |
| Schwing übers Bett. | mm | 520 | 660 |
| Max. Ich drehe mich um. | mm | 420 | 550 |
| Max. Ich drehe den Wagen um. | mm | 360 | 420 |
| Max. Drehlänge | mm | 530/905/1405/1905 | 780/1530/1890/2890 |
| Abstand zwischen den Zentren | mm | 625/1000/1500/2000 | 890/1640/2000/3000 |
| Max. Bar-Fähigkeit | mm | 70 | 80 |
| Fahrt auf der X-Achse | mm | 230 | 305 |
| Fahrt auf der Z-Achse | mm | 590/965/1465/1965 | 855/1605/1965/2965 |
| Schnelle Durchfahrt (x- und z-Achse) | m/min | 12.0/15 | 12.0/15 |
| Schneidmittel ((x- und z-Achse) | mm/min | 5000 | 5000 |
| Handzufuhr ((X- und Z-Achse) | mm/min | 1260 | 1260 |
| Drehzahl der Spindel | Umdrehungen pro Minute | 35 bis 3500 | 25 bis 2500 |
| Spindelnase | mm | A2 bis 8 | A2 bis 8 |

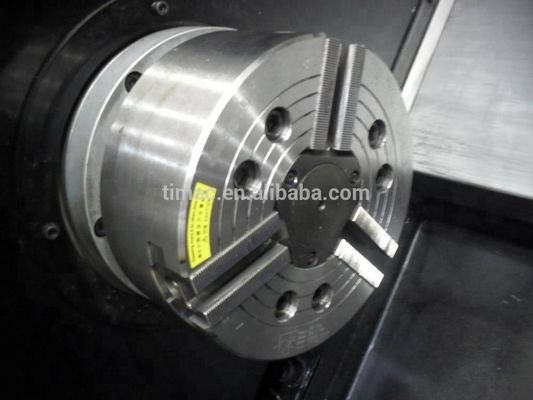

| Größe des Schlägers | Zoll | 10 " | 12" |
| Spindelvorlager (dia) | mm | 130 | 160 |
| Spindelbohrung (dia) | mm | 87 | 92 |
| Anzahl der Stationen |
| 12 | 12 |
| Zeit der Indexierung | s | 1 | 1 |
| Größe der Werkzeugstäbe | mm | 25 × 25 | 25 × 25 |
| Ein langweiliger Bar-Schank-Tag. | mm | 40 | 50 |
| Hauptspindelmotor | kW | 18.5/15 | 30/22 |
| mit einer Leistung von mehr als 1000 W | kW | 1.6 | 3 |
| Z-Achsen-Servomotor | kW | 3 | 4 |
| Maximale Fahrt des Schwanzbestandes | mm | 490/865/1365/1865 | 760/1500/1900/2900 |
| Schwanzfederfeder | mm | 85 | 110 |
| Reisen der Schwanzbestände | mm | 80 | 100 |
| Schwanzfeder-Feder-Tapfenloch |
| MT-5 | MT-5 |
| Macht | kW | 30 | 46 |
| Maschinengewicht | Weigerung | 5000/5500/6500/7500 | Bei der Ermittlung der Vermögenswerte |
| Bodenfläche |
| 3000/3380 × 1545 4550 × 1630, 4960 × 1900 | 3620 mal 1820, 4725 mal 1840, 5825 × 1900, 7000 × 2200 |
| X-Achsen-Positionierungsgenauigkeit R | mm | 0.01 | 0.01 |
| X-Achsen-Positionierungsgenauigkeit B | mm | 0.012 | 0.012 |
| X-Achsen-Positionierungsgenauigkeit A | mm | 0.025 | 0.025 |
| Z-Achsen-Positionierungsgenauigkeit R | mm | 0.007 | 0.007 |
| Z-Achsen-Positionierungsgenauigkeit B | mm | 0.006 | 0.006 |
| Z-Achsen-Positionierungsgenauigkeit A | mm | 0.016 | 0.016 |
*** Standardzubehör:
FANUC 0i TD CNC-System, Kühlmittelsystem, Hydrauliksystem, Standardarbeitslicht, Chip-Spritzschutz vollständig, Betriebslicht, Hydraulik-Schieberad, Turm-Typ, manueller Heckstock,C-Achsenfunktion (M-Serie), Antriebsturm (M-Serie), Finger Chuck (M-Serie), Ein Satz Werkzeugkits, Technische Dokumente.
*** Zusatzzubehör:
Chipförderer, Chipbehälter, Werkzeugsetter, Hydraulik durch Lochschlag, Programmierung von Schwanzstock, automatische Tür, hydraulische Ruhe.
* AKJ-15, AKJ-25-Serie Wirtschaftlicher Typ Schrägbett CNC-Drehmaschine
* AK-15B-Reihe Schrägbett CNC Drehmaschine
* AK-25 Serie Schrägbett CNC Drehmaschine
* AK-15M, AK-25M Serien CNC Drehzentrum (mit C-Achse)
* AK-25DS-Serie Doppelspindel CNC-Drehmaschine
Verpackung:Holzpaletten und Kunststoffhülle (Standard)
oder Sperrholzgehäuse (optional)
Verpackungsgröße:
Ein Stück in einem Gehäuse: 2950*1150*1750MM N.W./G.W.: 1850/2250KG
